1. Компоновка поперечной рамы

Рис.1. Схема поперечной рамы каркаса

В начале устанавливаем величину расстояния от головки рельса до низа конструкции покрытия

Н₂ = (Н_кр + 100) + а,

где H_кр + 100 – габаритный размер от головки рельса до верхней точки тележки крана плюс допуск на изготовление крана, равный 100 мм;

– размер зазора между краном и строительными конструкциями покрытия, учитывающий возможный прогиб ферм и связей. а = 200–400 мм.

Н₂ = (4000 + 100) + 300 = 4600 мм.

Определяем высоту цеха Н = Н₁ + Н₂и принимаем кратной 1,2 м. Н = 6000 + 4600 = 10600 мм. Принимаем Н =10800 мм (кратно 600 мм).

Определяем высоту от подкрановой площадки до низа конструкций покрытия Н_в = h_пб + h_кр + Н₂ и принимаем кратной 200 мм,

где h_пб – высота подкрановой балки h_пб = 1050;

h_кр – высота подкранового рельса, h_кр = 170.

Н_в = 1050+150+4600 = 5800 мм.

Определяем высоту нижней части колонны по формуле

Н_н = Н – Н_в + Н_зф,

где Н_зф – заглубление башмака колонны.

Н_н = 10800–5800+600 = 5600 мм.

Общая высота колонны Н_к = Н_н +Н_в = 5600 + 5800 = 11400 мм.

Для ступенчатой колонны из условия жесткости высота сечения в верхней части колонны h_в>1/12Н₂. h_в=H₂/12=5800/12=483,33 мм, принимаем h_в=500 мм. λ₁В₁+(h_в–a)+75= = 400+(500–250)+75=725мм. L_cr=30-28=2 м. λ₁=L_cr/2=1000 мм. h_н=λ₁+250=750+250 =

= 1000 мм  Н/15=720 мм.

1.1. Сбор нагрузок на поперечную раму

Постоянная нагрузка:

1. Постоянная нагрузка
Нагрузка на ригель от веса конструкций покрытия и кровли
Элеменнты конструкции	Норм нагр	К-нт над-	Расч нагр
	кН/м2	ти по нагр	кН/м2
Профнастил Н60-845-0,5	0,105	1,05	0,11025
фонарь	0,12	1,1	0,132
Стропильные фермы, связи	0,37	1,05	0,3885
Прогоны:Решетчатые профили 6м	0,07	1,05	0,0735
ИТОГО:	0,665		0,70425
Нагрузки от веса стенового ограждения
Элеменнты конструкции	Норм нагр	К-нт над-	Расч нагр
	кН/м2	ти по нагр	кН/м2
Окна из спаренных труб с одинарным остекл
переплет с фрамугами 6х2,4	0,292	1,1	0,3212
Два профлиста	0,166	1,05	0,1743
минераловатная плита	0,125	1,05	0,13125
Ригели	0,065	1,05	0,06825
ИТОГО:	0,648		0,695

Распределенная нагрузка на ригель от веса конструкций и кровли:

q=q₀*B=0,704*6*0,95=4,01 кН/м;

Момент в ригеле от веса конструкций покрытия и кровли:

М=(q*L/2)*0.2= (4.01*30/2)*0.2=12.03 кНм;

Вес нижней части колонны и нижнего участка стены:

G₁=(0,695*((11980-600)/1000)*6+44,89*1,05)*0,95=87,6 кН;

е₁= 1/2*0,2+1/2*1,5=0,85 м;

Момент от веса нижнего участка стены:

М₁=G₁*е₁=87,9*0,85=38,32 кНм;

Вес верхней части колонны и верхнего участка стены:

G₂=(0,695((18400+2900-11980)/1000)*6+14,96*1,05)*0,95=51,85 кН;

е₂= 1/2*0,2+1/2*0,7=0,45 м;

Момент от веса верхнего участка стены:

М₂=G₁*е₁=51,85*0,45=23,33 кНм;

Вес подкрановых конструкций:

G₃=(10*1,05+1,829*6*1,05)*0,95=17,05кН

е₃=1/2*1, 5=0,75м;

Момент от веса подкрановых констукций:

М₃=G₃*е₃=17,05*0,75=12,79 кНм;

Снеговая нагрузка на ригель:

р=S₀*μ*_f*B=1,8*2*1,4*6*1,4=42,34 кН/м

Крановая нагрузка:

Наибольшие давления колес:

F₁=330кН, F₂=350кН;

Вес тележки:

G_т= 650 кН;

кН.

= кН

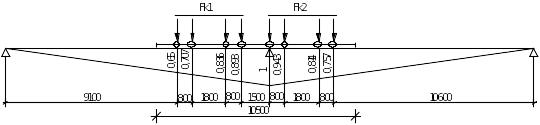

Схема передачи нагрузок от колес крана:

Максимальное давление кранов:

D_max= =1,1*0,85*340*6,6=1997,03 кН;

Минимальное давление кранов;

D_min=1,1*0,85*103,75*6,6=609,39 кН

е = 0,75 м.

Момент от максимального давления кранов:

М_max=D_m_ах*е₃=1997,03*0,75=1497,78 кНм

Момент от минимального давления кранов:

М_min= D_min*е₃=609,39*0,75=457,04 кНм;

Нормативное значение горизонтальной силы, приходящееся

на одно колесо с одной стороны крана:

Т_к=0,05(Q+G_т)/4=0,05(800+650)/4=14,06 кН;

Расчетное гориз. усилие от торможения тележек мостовых кранов:

Т=_f^._k^.Т_к^.y_i=1,1*0,85*14,06*6,6=85,6 кН.

Ветровая нагрузка:

При Н₀=18,4 м, К_eq=0,69

Эквивалентная нагрузка с наветренной стороны:

q_eq_л=₀* К_eq*c₁*y_f*b=0,3*0,69*0,8*1,4*6=1,32 кН/м;

Эквивалентная нагрузка с заветренной стороны:

q_eq_п=₀* К_eq*c₂*y_f*b=0,3*0,69*0,6*1,4*6=0,99 кН/м;

Сосредоточенные силы с наветренной и заветренной сторон соответственно:

W_1л=0,3*0,69*0,8*1,4*6*8,9=20,61 кН;

W_1п=0,3*0,69*0,6*1,4*6*8,9=12,38 кН;

W_2л=0,3*0,69*0,8*1,4*6*2,9=3,62 кН;

W_2п=0,3*0,69*0,6*1,4*6*2,9=2,71 кН;

1.2. Расчётная схема рамы

Изгибные и продольные жесткости колонн и ригеля:

Изгибная жесткость ригеля:

;

М_max=

Осевая жесткость ригеля:

;

Изгибная жесткость подкрановой части:

;

R= ;

Осевая жесткость подкрановой части:

;

Изгибная жесткость надкрановой части:

Осевая жесткость надкрановой части:

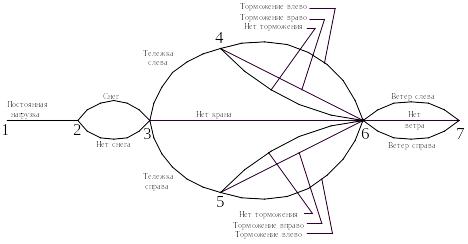

1.3. Граф расчётных сочетаний нагрузок

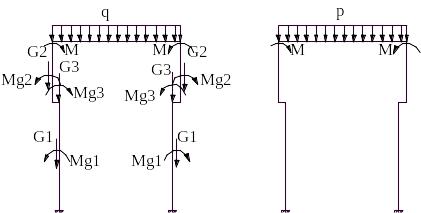

Постоянная нагрузка Снеговая нагрузка

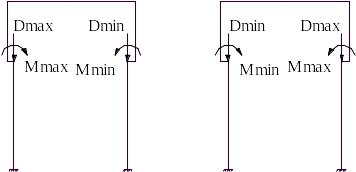

Нагрузка от кранов

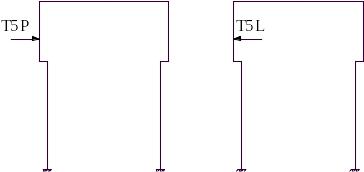

Нагрузка от торможения кранов

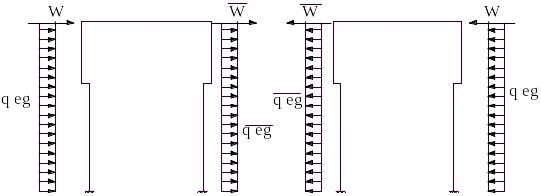

Ветровая нагрузка

Координаты узлов

+--------+----------+----------+----------+----------+----------+----------+

|No. узла| 1| 2| 3| 4| 5| 6|

| X | 0.400| 0.400| 0.400| 0.000| 0.000| 0.000|

| Y | 0.000| 5.800| 11.600| 11.600| 12.800| 18.000|

+--------+----------+----------+----------+----------+----------+----------+

|No. узла| 7| 8| 9| 10| 11| 12|

| X | 30.000| 30.000| 30.000| 29.600| 29.600| 29.600|

| Y | 18.000| 12.800| 11.600| 11.600| 5.800| 0.000|

+--------+----------+----------+----------+----------+----------+----------+

Элементы

+------------+---+---+---+---+---+---+---+---+---+---+---+

|No. элемента| 1| 2| 3| 4| 5| 6| 7| 8| 9| 10| 11|

| Узел начала| 1| 2| 3| 4| 5| 6| 7| 8| 9| 10| 11|

| Узел конца| 2| 3| 4| 5| 6| 7| 8| 9| 10| 11| 12|

|No. жесткос.| 1| 1| 4| 2| 2| 3| 2| 2| 4| 1| 1|

|Кол-во точек| 0| 0| 0| 0| 0| 0| 0| 0| 0| 0| 0|

+------------+---+---+---+---+---+---+---+---+---+---+---+

Опорные закрепления

+--------+---+---+

|No. узла| 1| 12|

|Перем. X| 0| 0|

|Перем. Y| 0| 0|

|Поворот | 0| 0|

+--------+---+---+

Характеристики жесткости

+-----+-------------+-------------+-------------+-------------+

|Номер| 1| 2| 3| 4|

| E A | 5240000.000| 3500000.000| 975000.000| 1.000000E+11|

| E I | 2950000.000| 428000.000| 2050000.000| 1.000000E+11|

+-----+-------------+-------------+-------------+-------------+

Загружение 1 Post

Узловые нагрузки

+--------+----------+----------+----------+----------+----------+----------+

|No. узла| 2| 2| 3| 3| 5| 5|

|Направл.| 2| 3| 2| 3| 2| 3|

|Величина| -98.720| 83.910| -20.920| -15.690| -40.460| 18.210|

+--------+----------+----------+----------+----------+----------+----------+

|No. узла| 6| 7| 8| 8| 10| 10|

|Направл.| 3| 3| 2| 3| 2| 3|

|Величина| -23.100| 23.100| -40.460| -18.210| -20.920| 15.690|

+--------+----------+----------+----------+----------+----------+----------+

|No. узла| 11| 11|

|Направл.| 2| 3|

|Величина| -98.720| -83.910|

+--------+----------+----------+

Неузловые нагрузки

+---------+----------+

|No. элем.| 6|

|Направл. | 2|

|Вел. нач.| -6.160|

|Вел. кон.| -6.160|

+---------+----------+

Загружение 2 Sneg

Неузловые нагрузки

+---------+-----------+

|No. элем.| 6|

|Направл. | 2|

|Вел. нач.| -42.340|

|Вел. кон.| -42.340|

+---------+-----------+

Загружение 3 D max L

Узловые нагрузки

+--------+----------+----------+----------+----------+

|No. узла| 3| 3| 10| 10|

|Направл.| 2| 3| 2| 3|

|Величина| -1993.230| -1494.920| -606.760| 455.070|

+--------+----------+----------+----------+----------+

Загружение 4 D max P

Узловые нагрузки

+--------+----------+----------+----------+----------+

|No. узла| 3| 3| 10| 10|

|Направл.| 2| 3| 2| 3|

|Величина| -606.760| -455.070| -1993.230| 1494.920|

+--------+----------+----------+----------+----------+

Загружение 5 T 5 P

Узловые нагрузки

+--------+----------+

|No. узла| 5|

|Направл.| 1|

|Величина| 82.430|

+--------+----------+

Загружение 6 T 5 L

Узловые нагрузки

+--------+----------+

|No. узла| 5|

|Направл.| 1|

|Величина| -82.430|

+--------+----------+

Загружение 7 T 6 P

Узловые нагрузки

+--------+----------+

|No. узла| 8|

|Направл.| 1|

|Величина| 82.430|

+--------+----------+

Загружение 8 T 6 L

Узловые нагрузки

+--------+----------+

|No. узла| 8|

|Направл.| 1|

|Величина| -82.430|

+--------+----------+

Загружение 9 Veter P

Узловые нагрузки

+--------+----------+----------+

|No. узла| 6| 7|

|Направл.| 1| 1|

|Величина| 11.710| 8.780|

+--------+----------+----------+

Неузловые нагрузки

+---------+----------+----------+----------+----------+----------+----------+

|No. элем.| 1| 2| 4| 5| 7| 8|

|Направл. | 1| 1| 1| 1| 1| 1|

|Вел. нач.| 1.990| 1.990| 1.990| 1.990| 1.120| 1.120|

|Вел. кон.| 1.990| 1.990| 1.990| 1.990| 1.120| 1.120|

+---------+----------+----------+----------+----------+----------+----------+

|No. элем.| 10| 11|

|Направл. | 1| 1|

|Вел. нач.| 1.120| 1.120|

|Вел. кон.| 1.120| 1.120|

+---------+----------+----------+

Загружение 10 Veter L

Узловые нагрузки

+--------+----------+----------+

|No. узла| 6| 7|

|Направл.| 1| 1|

|Величина| -8.780| -11.710|

+--------+----------+----------+

Неузловые нагрузки

+---------+----------+----------+----------+----------+----------+----------+

|No. элем.| 1| 2| 4| 5| 7| 8|

|Направл. | 1| 1| 1| 1| 1| 1|

|Вел. нач.| -1.120| -1.120| -1.120| -1.120| -1.990| -1.990|

|Вел. кон.| -1.120| -1.120| -1.120| -1.120| -1.990| -1.990|

+---------+----------+----------+----------+----------+----------+----------+

|No. элем.| 10| 11|

|Направл. | 1| 1|

|Вел. нач.| -1.990| -1.990|

|Вел. кон.| -1.990| -1.990|

+---------+----------+----------+

Граф расчетных сочетаний усилий

+---------+-----+-----+-----+-----+-----+-----+-----+-----+-----+-----+-----+

|No. дуги | 1| 2| 3| 4| 5| 6| 7| 8| 9| 10| 11|

|Нач. дуги| 1| 2| 2| 3| 3| 3| 4| 4| 4| 5| 5|

|Кон. дуги| 2| 3| 3| 4| 5| 6| 6| 6| 6| 6| 6|

|No. загр.| 1| 2| 0| 3| 4| 0| 5| 6| 0| 7| 8|

|К-т соч. |1.000|0.900|0.900|0.900|0.900|0.900|0.900|0.900|0.900|0.900|0.900|

+---------+-----+-----+-----+-----+-----+-----+-----+-----+-----+-----+-----+

|No. дуги | 12| 13| 14| 15|

|Нач. дуги| 5| 6| 6| 6|

|Кон. дуги| 6| 7| 7| 7|

|No. загр.| 0| 9| 10| 0|

|К-т соч. |0.900|0.900|0.900|0.900|

+---------+-----+-----+-----+-----+

Таблица возможных сочетаний загружений

+-------------+-------+-------+-------+-------+-------+-------+-------+

|No. сочетания| 1| 2| 3| 4| 5| 6| 7|

|Загружение 1| 1.000| 1.000| 1.000| 1.000| 1.000| 1.000| 1.000|

|Загружение 2| 0.900| 0.900| 0.900| 0.900| 0.900| 0.900| 0.900|

|Загружение 3| 0.900| 0.900| 0.900| 0.900| 0.900| 0.900| 0.900|

|Загружение 4| - | - | - | - | - | - | - |

|Загружение 5| 0.900| 0.900| 0.900| - | - | - | - |

|Загружение 6| - | - | - | 0.900| 0.900| 0.900| - |

|Загружение 7| - | - | - | - | - | - | - |

|Загружение 8| - | - | - | - | - | - | - |

|Загружение 9| 0.900| - | - | 0.900| - | - | 0.900|

|Загружение 10| - | 0.900| - | - | 0.900| - | - |

+-------------+-------+-------+-------+-------+-------+-------+-------+

|No. сочетания| 8| 9| 10| 11| 12| 13| 14|

|Загружение 1| 1.000| 1.000| 1.000| 1.000| 1.000| 1.000| 1.000|

|Загружение 2| 0.900| 0.900| 0.900| 0.900| 0.900| 0.900| 0.900|

|Загружение 3| 0.900| 0.900| - | - | - | - | - |

|Загружение 4| - | - | 0.900| 0.900| 0.900| 0.900| 0.900|

|Загружение 5| - | - | - | - | - | - | - |

|Загружение 6| - | - | - | - | - | - | - |

|Загружение 7| - | - | 0.900| 0.900| 0.900| - | - |

|Загружение 8| - | - | - | - | - | 0.900| 0.900|

|Загружение 9| - | - | 0.900| - | - | 0.900| - |

|Загружение 10| 0.900| - | - | 0.900| - | - | 0.900|

+-------------+-------+-------+-------+-------+-------+-------+-------+

|No. сочетания| 15| 16| 17| 18| 19| 20| 21|

|Загружение 1| 1.000| 1.000| 1.000| 1.000| 1.000| 1.000| 1.000|

|Загружение 2| 0.900| 0.900| 0.900| 0.900| 0.900| 0.900| 1.000|

|Загружение 3| - | - | - | - | - | - | - |

|Загружение 4| 0.900| 0.900| 0.900| 0.900| - | - | - |

|Загружение 5| - | - | - | - | - | - | - |

|Загружение 6| - | - | - | - | - | - | - |

|Загружение 7| - | - | - | - | - | - | - |

|Загружение 8| 0.900| - | - | - | - | - | - |

|Загружение 9| - | 0.900| - | - | 0.900| - | - |

|Загружение 10| - | - | 0.900| - | - | 0.900| - |

+-------------+-------+-------+-------+-------+-------+-------+-------+

|No. сочетания| 22| 23| 24| 25| 26| 27| 28|

|Загружение 1| 1.000| 1.000| 1.000| 1.000| 1.000| 1.000| 1.000|

|Загружение 2| - | - | - | - | - | - | - |

|Загружение 3| 0.900| 0.900| 0.900| 0.900| 0.900| 0.900| 0.900|

|Загружение 4| - | - | - | - | - | - | - |

|Загружение 5| 0.900| 0.900| 0.900| - | - | - | - |

|Загружение 6| - | - | - | 0.900| 0.900| 0.900| - |

|Загружение 7| - | - | - | - | - | - | - |

|Загружение 8| - | - | - | - | - | - | - |

|Загружение 9| 0.900| - | - | 0.900| - | - | 0.900|

|Загружение 10| - | 0.900| - | - | 0.900| - | - |

+-------------+-------+-------+-------+-------+-------+-------+-------+

|No. сочетания| 29| 30| 31| 32| 33| 34| 35|

|Загружение 1| 1.000| 1.000| 1.000| 1.000| 1.000| 1.000| 1.000|

|Загружение 2| - | - | - | - | - | - | - |

|Загружение 3| 0.900| 1.000| - | - | - | - | - |

|Загружение 4| - | - | 0.900| 0.900| 0.900| 0.900| 0.900|

|Загружение 5| - | - | - | - | - | - | - |

|Загружение 6| - | - | - | - | - | - | - |

|Загружение 7| - | - | 0.900| 0.900| 0.900| - | - |

|Загружение 8| - | - | - | - | - | 0.900| 0.900|

|Загружение 9| - | - | 0.900| - | - | 0.900| - |

|Загружение 10| 0.900| - | - | 0.900| - | - | 0.900|

+-------------+-------+-------+-------+-------+-------+-------+-------+

|No. сочетания| 36| 37| 38| 39| 40| 41| 42|

|Загружение 1| 1.000| 1.000| 1.000| 1.000| 1.000| 1.000| 1.000|

|Загружение 2| - | - | - | - | - | - | - |

|Загружение 3| - | - | - | - | - | - | - |

|Загружение 4| 0.900| 0.900| 0.900| 1.000| - | - | - |

|Загружение 5| - | - | - | - | - | - | - |

|Загружение 6| - | - | - | - | - | - | - |

|Загружение 7| - | - | - | - | - | - | - |

|Загружение 8| 0.900| - | - | - | - | - | - |

|Загружение 9| - | 0.900| - | - | 1.000| - | - |

|Загружение 10| - | - | 0.900| - | - | 1.000| - |

+-------------+-------+-------+-------+-------+-------+-------+-------+

Экстремальные силовые факторы

+--------+----------+----------+----------+----------+----------+----------+

|Элемент 1, начальная точка |

| M | -1082.496| 203.820| -1082.496| 203.820| 56.874| -1082.496|

| Q | -124.000| 41.040| -124.000| 41.040| 12.921| -124.000|

| N | 3001.000| 1967.491| 3001.000| 1967.491| 294.763| 3001.000|

|No. соч.| 6| 9| 6| 9| 14| 6|

+--------+----------+----------+----------+----------+----------+----------+

|Элемент 1, конечная точка |

| M | -718.634| 82.751| -718.634| 82.751| 21.630| -718.634|

| Q | -122.686| 41.040| -122.686| 41.040| 10.974| -122.686|

| N | 3001.000| 1967.491| 3001.000| 1967.491| 294.763| 3001.000|

|No. соч.| 6| 9| 6| 9| 14| 6|

+--------+----------+----------+----------+----------+----------+----------+

|Элемент 2, начальная точка |

| M | -718.634| 82.751| -718.634| 82.751| 21.630| -718.634|

| Q | -122.686| 41.040| -122.686| 41.040| 10.974| -122.686|

| N | 2970.930| 1937.421| 2970.930| 1937.421| 264.693| 2970.930|

|No. соч.| 6| 9| 6| 9| 14| 6|

+--------+----------+----------+----------+----------+----------+----------+

|Элемент 2, конечная точка |

| M | -375.141| -7.870| -358.650| -38.318| -7.870| -358.650|

| Q | -83.619| 9.027| -121.372| 41.040| 9.027| -121.372|

| N | 1752.414| 264.693| 2970.930| 1937.421| 264.693| 2970.930|

|No. соч.| 8| 14| 6| 9| 14| 6|

+--------+----------+----------+----------+----------+----------+----------+

|Элемент 3, начальная точка |

| M | -375.140| -7.870| -330.265| -7.870| -358.648| -38.317|

| Q | -1268.898| -232.991| -1379.371| -232.991| -1268.792| -235.297|

| N | -83.619| 9.027| -64.436| 9.027| -121.371| 41.040|

|No. соч.| 8| 14| 13| 14| 6| 9|

+--------+----------+----------+----------+----------+----------+----------+

|Элемент 3, конечная точка |

| M | -57.915| 87.344| 14.578| 50.378| -41.450| 20.507|

| Q | -1268.898| -1261.314| -1379.371| -232.991| -1268.792| -235.297|

| N | -83.619| -33.331| -64.436| 9.027| -121.371| 41.040|

|No. соч.| 8| 3| 13| 14| 6| 9|

+--------+----------+----------+----------+----------+----------+----------+

|Элемент 4, начальная точка |

| M | -57.913| 87.346| -41.444| 20.512| 50.378| 14.580|

| Q | -83.619| -33.332| -121.372| 41.040| 9.027| -64.436|

| N | 1268.900| 1261.313| 1268.806| 235.305| 232.991| 1379.374|

|No. соч.| 8| 3| 6| 9| 14| 13|

+--------+----------+----------+----------+----------+----------+----------+

|Элемент 4, конечная точка |

| M | -34.892| 162.790| 122.002| -34.892| 38.794| 101.569|

| Q | 41.040| -93.183| -120.770| 41.040| 8.136| -64.436|

| N | 235.305| 1262.975| 1268.806| 235.305| 232.991| 1379.374|

|No. соч.| 9| 2| 6| 9| 14| 13|

+--------+----------+----------+----------+----------+----------+----------+

|Элемент 5, начальная точка |

| M | -34.892| 162.790| 21.278| 38.794| 38.794| 101.569|

| Q | -18.009| -34.134| -83.018| 8.136| 8.136| -64.436|

| N | 225.875| 1253.545| 1257.620| 223.561| 223.561| 1369.944|

|No. соч.| 9| 2| 5| 14| 14| 13|

+--------+----------+----------+----------+----------+----------+----------+

|Элемент 5, конечная точка |

| M | 2.070| 540.636| 507.348| 2.070| 2.070| 484.965|

| Q | 4.209| -80.367| -80.367| 4.209| 4.209| -64.436|

| N | 223.561| 1259.470| 1257.620| 223.561| 223.561| 1369.944|

|No. соч.| 14| 8| 5| 14| 14| 13|

+--------+----------+----------+----------+----------+----------+----------+

|Элемент 6, начальная точка |

| M | 2.070| 540.636| 2.070| 484.965| 16.363| 507.348|

| Q | 110.161| 803.148| 110.161| 875.520| 112.569| 801.299|

| N | 19.571| 80.367| 19.571| 64.436| -3.288| 80.367|

|No. соч.| 14| 8| 14| 13| 11| 5|

+--------+----------+----------+----------+----------+----------+----------+

|Элемент 6, конечная точка |

| M | 2.072| 540.639| 484.970| 2.072| 46.270| 435.685|

| Q | -110.161| -803.148| -875.520| -110.161| -114.231| -797.317|

| N | 19.571| 80.367| 64.436| 19.571| -3.288| 80.367|

|No. соч.| 15| 1| 13| 15| 11| 5|

+--------+----------+----------+----------+----------+----------+----------+

|Элемент 7, начальная точка |

| M | 2.072| 540.639| 2.072| 507.352| 2.072| 484.970|

| Q | -4.208| 80.368| -4.208| 80.368| -4.208| 64.438|

| N | 223.561| 1259.470| 223.561| 1257.620| 223.561| 1369.944|

|No. соч.| 15| 1| 15| 4| 15| 13|

+--------+----------+----------+----------+----------+----------+----------+

|Элемент 7, конечная точка |

| M | -34.892| 162.788| 38.793| 21.276| 38.793| 101.566|

| Q | 18.009| 34.135| -8.135| 83.019| -8.135| 64.438|

| N | 225.875| 1253.545| 223.561| 1257.620| 223.561| 1369.944|

|No. соч.| 12| 7| 15| 4| 15| 13|

+--------+----------+----------+----------+----------+----------+----------+

|Элемент 8, начальная точка |

| M | -34.892| 162.788| -34.892| 122.000| 38.793| 101.566|

| Q | -41.040| 93.184| -41.040| 120.771| -8.135| 64.438|

| N | 235.305| 1262.975| 235.305| 1268.806| 232.991| 1379.374|

|No. соч.| 12| 7| 12| 3| 15| 13|

+--------+----------+----------+----------+----------+----------+----------+

|Элемент 8, конечная точка |

| M | -57.916| 87.343| 20.512| -41.446| 50.376| 14.576|

| Q | 83.620| 33.333| -41.040| 121.372| -9.026| 64.438|

| N | 1268.900| 1261.314| 235.305| 1268.806| 232.991| 1379.374|

|No. соч.| 1| 6| 12| 3| 15| 13|

+--------+----------+----------+----------+----------+----------+----------+

|Элемент 9, начальная точка |

| M | -57.915| 87.343| 50.376| 14.577| -41.448| 20.509|

| Q | 1268.909| 1261.324| 232.987| 1379.383| 1268.804| 235.293|

| N | -83.620| -33.333| 9.026| -64.437| -121.373| 41.040|

|No. соч.| 1| 6| 15| 13| 3| 12|

+--------+----------+----------+----------+----------+----------+----------+

|Элемент 9, конечная точка |

| M | -375.141| -7.870| -7.870| -330.266| -358.646| -38.313|

| Q | 1268.909| 232.987| 232.987| 1379.383| 1268.804| 235.293|

| N | -83.620| 9.026| 9.026| -64.437| -121.373| 41.040|

|No. соч.| 1| 15| 15| 13| 3| 12|

+--------+----------+----------+----------+----------+----------+----------+

|Элемент 10, начальная точка |

| M | -375.143| -7.871| -38.319| -358.653| -7.871| -358.653|

| Q | 83.620| -9.026| -41.040| 121.373| -9.026| 121.373|

| N | 1752.415| 264.692| 1937.415| 2970.928| 264.692| 2970.928|

|No. соч.| 1| 15| 12| 3| 15| 3|

+--------+----------+----------+----------+----------+----------+----------+

|Элемент 10, конечная точка |

| M | -718.640| 82.749| 82.749| -718.640| 21.629| -718.640|

| Q | 122.687| -41.040| -41.040| 122.687| -10.973| 122.687|

| N | 2970.928| 1937.415| 1937.415| 2970.928| 264.692| 2970.928|

|No. соч.| 3| 12| 12| 3| 15| 3|

+--------+----------+----------+----------+----------+----------+----------+

|Элемент 11, начальная точка |

| M | -718.640| 82.749| 82.749| -718.640| 21.629| -718.640|

| Q | 122.687| -41.040| -41.040| 122.687| -10.973| 122.687|

| N | 3000.998| 1967.485| 1967.485| 3000.998| 294.762| 3000.998|

|No. соч.| 3| 12| 12| 3| 15| 3|

+--------+----------+----------+----------+----------+----------+----------+

|Элемент 11, конечная точка |

| M | -1082.505| 203.817| 203.817| -1082.505| 56.872| -1082.505|

| Q | 124.001| -41.040| -41.040| 124.001| -12.920| 124.001|

| N | 3000.998| 1967.485| 1967.485| 3000.998| 294.762| 3000.998|

|No. соч.| 3| 12| 12| 3| 15| 3|

+--------+----------+----------+----------+----------+----------+-----------

3.Расчет стропильной фермы

3.1.Сбор нагрузок на ферму

3.1.1.Постоянная нагрузка.

Рис.3.1. Схема постоянной нагрузки

1 / 61 2 3 4 5 6 > Следующая >>>

Соседние файлы в предмете [НЕСОРТИРОВАННОЕ]

#
01.03.2025613.38 Кб1Задачи курсовой работы.doc
#
04.09.201934.25 Кб6Закон об охране труда в Липецкой области.docx
#
17.11.20191.58 Mб15записка ГАЗ вариант 2.doc
#
01.05.20251.39 Mб0Записка ЖБК моя.docx
#
19.11.2019978.94 Кб12Записка к курсовому МК 1семестр.doc
#
01.04.2025622.59 Кб0Записка по МК2.doc
#
01.03.20256.87 Mб0записка теплогаз моя испр..doc
#
28.09.2019479.74 Кб9Запись вокала и алгоритм его обработки.doc
#
27.10.2018179.93 Кб21зачет правоведение.docx
#
11.05.201517.81 Кб44Зачеты, курсовые и экзамены ГМУ (Бакалавриат).docx
#
01.05.2025684.76 Кб2Защита линий с ответвлениями.docx
