Тренога

Тренога предназначена для установки буссоли в боевое положение и состоит из головки, чашки и трех ножек. Чашка имеет стенку со сферическим разрезным гнездом, в которую вставляется шаровая пята буссоли. Со стенкой чашки шарнирно соединяется откидная наметка. Обе части закрепляются зажимным винтом 3, установленным в зажиме 2.

В нижней части чашки имеется хвост с двумя нарезками: у основания - для ввинчивания в головку треноги; на остальной части - для ввинчивания в дерево при работе без треноги. У основания хвоста выше нарезки имеется диск, в котором сделан вырез для защелки, удерживающий чашку от вывинчивания из головки. Ножки треноги раздвижные и состоят из швеллера и тавра 7, усиленных в верхней части накладками. В нижней части тавра находится башмак для установки треноги в землю. Ножки шарнирно соединены с головкой. В нижней части швеллера размещены зажимы с винтами и барашками для закрепления выдвигающихся тавров. На одной из ножек укреплен плечевой ремень и ремень для стягивания ножек.

Работа с буссолью

Буссоль переносится в футляре в положении через правое плечо, при этом тренога переносится башмаками вверх в положении "на ремень" на правом плече. Перевод прибора из походного положения в боевое.

1. Установить треногу устойчиво по высоте так, чтобы удобно было работать с буссолью стоя, лежа или из-за укрытия в зависимости от обстановки, ремнем в сторону наблюдения.

2. Установить буссоль в чашке и повесить футляр прибора на чашку треноги замком футляра к себе.

3. Отгоризонтировать буссоль по шаровому уровню и закрепить откидную наметку зажимным винтом чашки.

4. Установить окуляр по глазам наблюдателя.

5. При необходимости надеть перископ.

6. Привести дальномерную рейку в боевое положение.

7 При работе в ночное время подсоединить осветитель прибора. Перевод буссоли из боевого положения в походное.

1. Закрепить магнитную стрелку прибора.

2. Снять осветитель и перископ, если ими пользовались.

3. Установить на буссоли отсчеты 00-00 и ввинтить окуляр до отказа.

4. Откинув наметку, вынуть прибор из чашки треноги и вложить в футляр.

5. Снять футляр с треноги и надеть через правое плечо замком наружу.

6. Закрыть чашку треноги и закрепить зажимным винтом.

7. Сложить ножки треноги и, ослабив барашки треноги вдвинуть ножки до отказа и закрепить зажимным винтом.

8 Стянуть ножки треноги ремнем и надеть треногу башмаками вверх в положение "на ремень". Подготовка буссоли к работе.

1. Перевести прибор из походного положения в боевое.

2. Сориентировать буссоль по магнитной стрелке в следующей последовательности:

• отстопорить магнитную стрелку, вывинтив до упора винт тормоза;

• отводкой установочного червяка повернуть буссоль так, чтобы концы магнитной стрелки расположились примерно против своих установочных рисок;

• совместить северный конец магнитной стрелки с риской при помощи маховика установочного червяка, совершая совмещение с одной стороны.

а) Ориентирование буссоли по дирекционному углу основного направления. 1 Установить буссоль над колышком и определить по ориентиру магнитный азимут (как среднее начение из 3 - 4 независимых измерений), наводя буссоль с помощью отсчетного барабана на ориентир и рассчитать дирекционный угол по формуле:

а = Ам_ср - (± ∆Ам).

2. Закрепить магнитную стрелку буссоли.

3. Установить на буссольном кольце и барабане полученное значение дирекционного угла и не сбивая отсчет, навести прибор установочным червяком на ориентир по которому снимались магнитные азимуты.

4. Вращая отсчетный червяк, установить на буссольном кольце и барабане отсчет, равный дирекционному углу основного направления - визирная ось монокуляра будет смотреть в основное направление стрельбы.

б) Измерение горизонтальных углов.

Горизонтальные углы между предметами на местности можно измерить по сетке монокуляра, по буссольному кольцу и барабану и по угломерному кольцу и барабану.

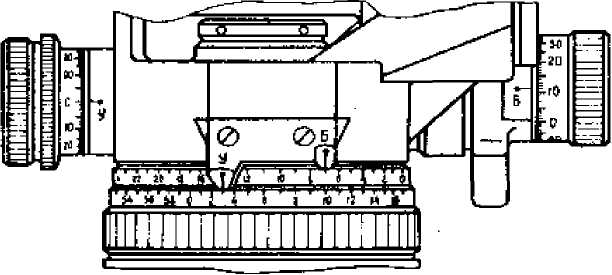

Рис. 4.8.1 Пример считывания дирекционного угла по цели:

Дирекционный угол по цели 7-11

Измерение горизонтальных углов с помощью сетки прибора производится аналогично, как и с по­мощью сетки бинокля.

Для измерения горизонтального угла с помощью буссольного кольца и барабана необходимо:

• совместить вертикальную нить перекрестья сетки с правой точкой при помощи отводки и маховиков отсчетного червяка вертикальных углов и снять отсчет по кольцу и барабану;

• совместить вертикальную нить перекрестья сетки с левой точкой при помощи отсчетного червяка и снова снять отсчет;

• разница отсчетов будет равна горизонтальному углу предмета.

Для измерения горизонтального угла с помощью угломерного кольца и барабана необходимо:

• совместить вертикальную нить перекрестья сетки с правой точкой при помощи отводки и маховиков отсчетного червяка вертикальных углов;

• установить угломерное кольцо и барабан на "0";

• совместить вертикальную нить перекрестья сетки с левой точкой при помощи отсчетного червяка и по угломерному кольцу и барабану снять отсчет, который и будет равен горизонтальному углу.

в) Измерение угла места цели и угла укрытия. Для измерения угла места цели необходимо:

• отгоризонтировать буссоль по шаровому уровню;

• направить монокуляр на цель;

• совместить горизонтальную нить перекрестья сетки монокуляра с основанием цели при помощи маховика червяка вертикальных углов и на отсчетной шайбе монокуляра и барабане вертикальных углов прочитать величину угла, обращая внимание на порядок цифр, указанных на барабане. Положительные углы отсчитываются по красным цифрам, а отрицательные - по черным цифрам.

Угол укрытия измерять аналогично измерению угла места цели

г) Разбивка фронта батареи.

1. Установить буссоль над колышком, обозначающим место панорамы основного орудия батареи.

2. Сориентировать буссоль по дирекционному углу одного из направлений.

3. Установить на буссольном кольце и барабане дирекционный угол основного направления стрельбы, а на угломерном кольце и барабане - 30-00.

4. Повернуть, пользуясь отводкой отсчетного червяка, монокуляр буссоли влево (угломер 45-00) или вправо (угломер 15-00).

5. Выставить в направлении визирования монокуляра вешки для обозначения точек стояния орудий примерно через 20 - 40 м друг от друга.

6. Сместить каждую из средних вех на несколько метров вперед или назад, чтобы не было линейного расположения всех орудий батарей.

д) Измерение расстояний при помощи дальномерной рейки.

Измерение расстояний с помощью двухметровой рейки производится по вертикальной (горизонтальной) дальномерной шкале в зависимости от положения рейки .
