3. Характеристики транзистора в схеме с общим эмиттером (оэ)
Статические характеристики плоскостного транзистора в схеме с ОЭ имеют несколько иной вид, чем характеристики в схеме с ОБ. Выходные характеристики в схеме с ОЭ (рис.3.1) в отличие от характеристик в схеме с ОБ имеет участок с крутым наклоном при малых напряжениях Uкэ<Uбэ.
Рис. 3.1.
Наличие крутого участка объясняется тем, что при малых значениях Uкэ в начальной части семейства выходных характеристик Uкэ<Uбэ, коллекторный переход включен в прямом направлении, и через него течет прямой ток навстречу току инжектированных из эмиттера носителей. Больший наклон пологого участка вызывается тем, что в данной схеме включения коллекторное напряжение Uкэ оказывается частично приложенным к эмиттерному переходу (через сопротивления коллектора, коллекторного перехода и базы). Особенностью входных характеристик в схеме ОЭ является различный характер зависимости Iб от величины приложенного коллекторного Uкэ. Входным током в схеме ОЭ является ток рекомбинации в базе Iб. Рассмотрим, как влияет на условия рекомбинации напряжение Uкэ. При Uкэ=0 на коллекторном переходе действует внутреннее поле контактной разности потенциалов, при этом запорный слой к-перехода распространен на некоторую глубину в сторону базы. Рекомбинация происходит в активной области, не занятой запорным слоем. При увеличении Uкэ запорный слой расширяется, активная область базы сужается, и уменьшается число актов рекомбинации, следовательно, уменьшается и ток базы, что показано на входной характеристике (рис3.2.). Этот процесс называется МОДУЛЯЦИЕЙ (изменением) ширины базы.
Рис. 3.2.

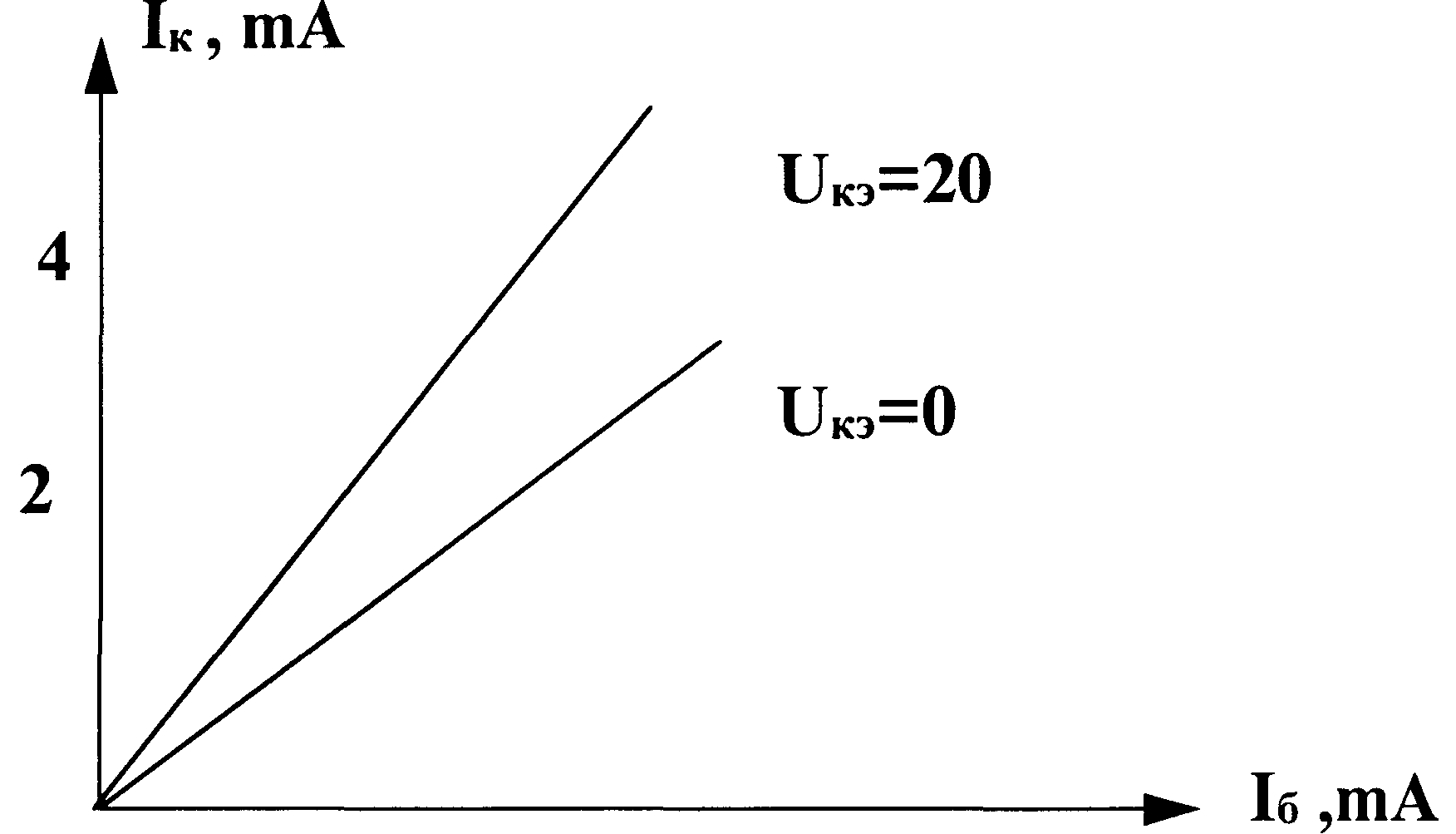

Характеристики передачи по току в схеме с ОЭ достаточно линейны и лежат узким веером, но только при больших напряжениях на коллекторе (рис.3.3.).
Рис. 3.3.
Характеристики обратной связи в схеме с ОЭ (рис.3.4.) имеют крутой восходящий участок, на котором существует сильная взаимная связь между напряжениям коллектора и базы. Этот участок соответствует напряжениям коллектора Uкэ меньшим, чем напряжение базы Uбэ, и наличие сильной взаимной связи объясняется тем, что в этих режимах коллекторный переход оказывается включенным в прямом направлении, благодаря чему ток в базе создается двумя параллельно работающими переходами - коллекторным и эмиттерньм. При Uкэ>Uбэ коллекторный переход закрывается, и обратная связь резко ослабевает, оставаясь, однако более сильной, чем в схеме с ОБ, из-за частичного воздействии коллекторного напряжения на эмиттерный переход через сопротивления коллектора коллекторного перехода и базы.
Рис. 3.4.
Заметим, что из статических характеристик, снятых в схеме с ОЭ, легко получить путем пересчета характеристики для других схем включения. Так, для схемы с общей базой (ОБ):
;
;
.
4. Параметры транзисторов
Д
ля
описания свойств транзисторов наряду
с характеристиками широко применяются
параметры - величины, дающие связь между
малыми изменениями токов и напряжений
в приборе. Ввиду того что транзисторы
могут использоваться в различных схемах
включения (ОБ, ОЭ, ОК), при введении
параметров целесообразно рассматривать
транзистор как четырехполюсник, на
входе которого действуют напряжение
Ui и Ii, а на
выходе напряжение U2
и Ii (рис .4.1.).
Рис. 4.1.
Для определения h-параметров необходимо обеспечение режимов холостого хода во входной цепи и короткого замыкания в выходной цепи, что нетрудно сделать как для плоскостных, так и для точечных транзисторов.
Определение параметров транзистора по характеристикам.
Для определения параметров необходимо иметь два семейства характеристик. Графический способ определения параметров заключается в построении на каждом из семейств в рабочей области треугольника, вершины которого лежат на пересечении прямых, параллельных осям координат, с характеристиками. Полученный треугольник называется характеристическим, и его катеты дают нужные для вычисления параметров изменения I и U.

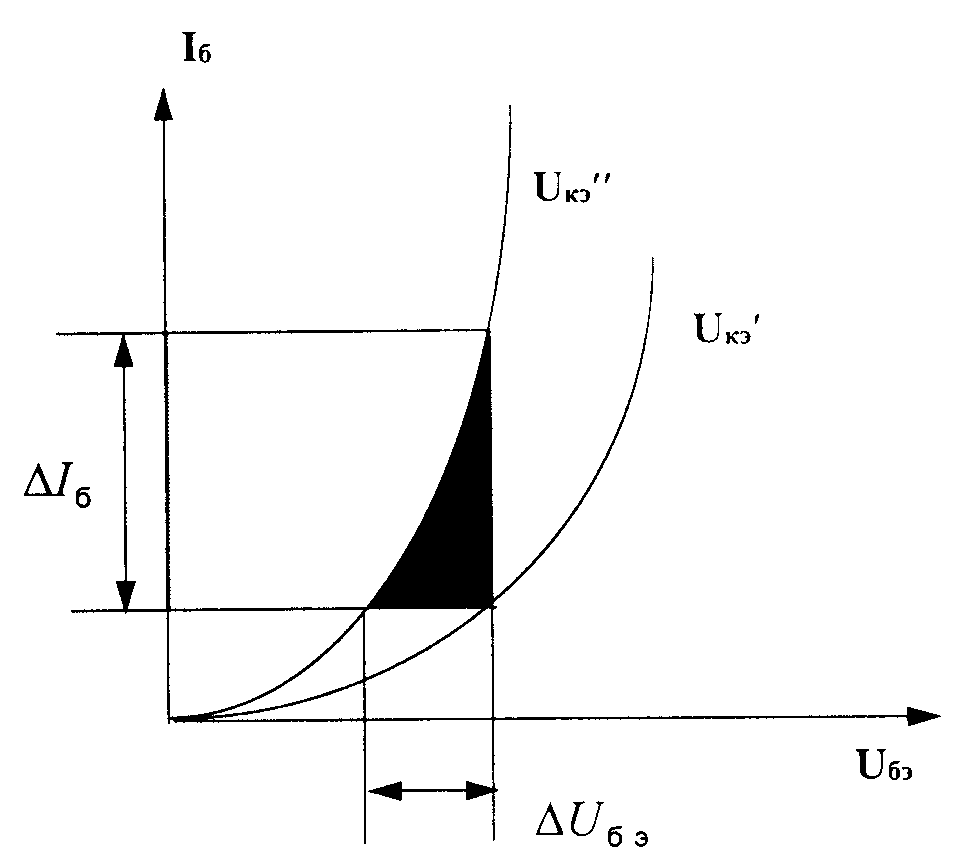

Изменения Uбэ определяются по тем значениям Uкэ, при которых сняты используемые характеристики. На рис.4.2 приведено семейство входных характеристик.
Рис. 4.2.
По входному семейству могут быть определены параметры h11, h22:
при Uкэ=const
при Iб=const

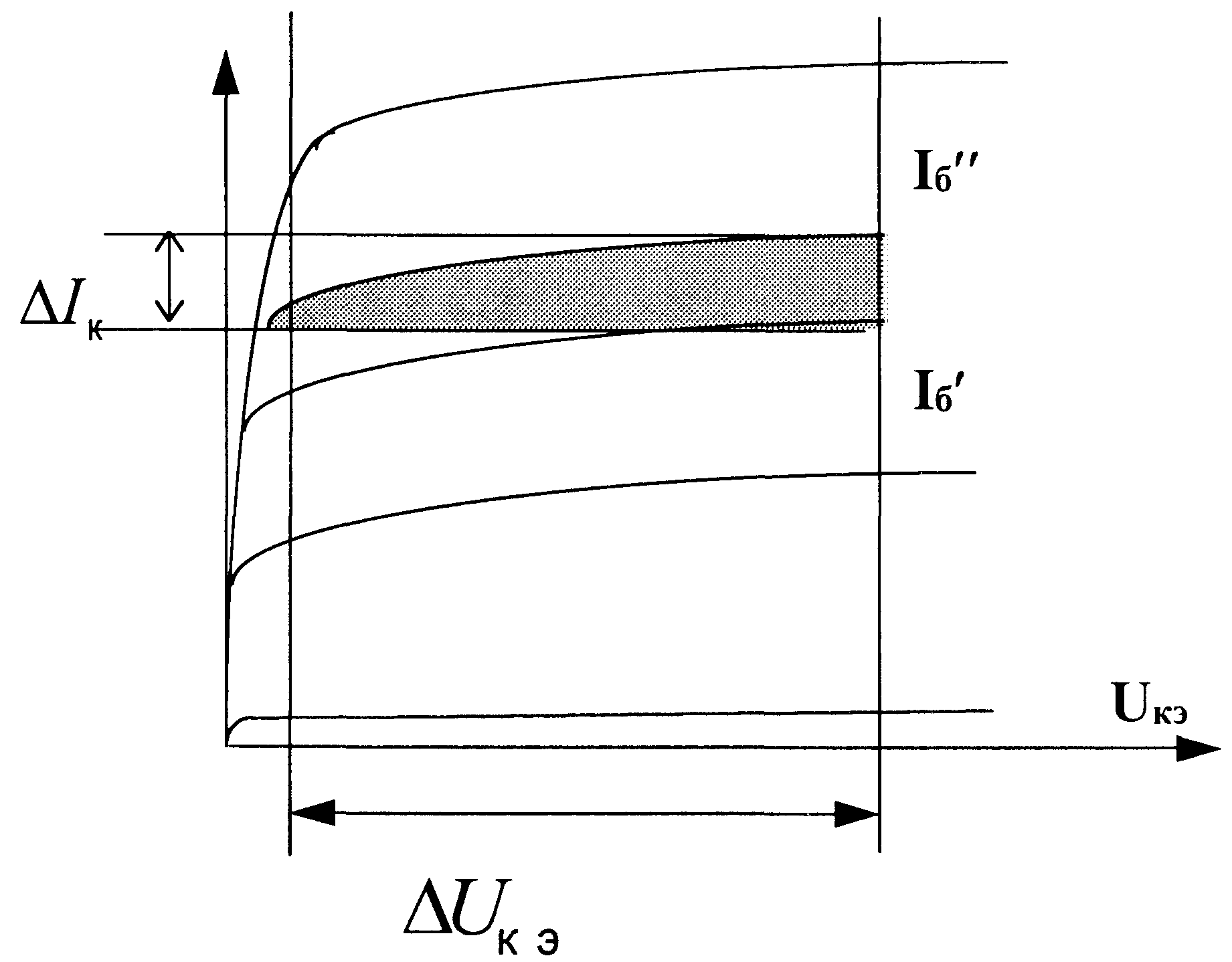

По выходному семейству (рис.4.3) параметры h21 и h22:
Рис. 4.3.
При рассмотрении функциональной связи между четырьмя переменными U1, I1, U2, I2 возможны шесть вариантов выбора независимых и зависимых переменных. Если функциональная зависимость между токами и напряжениями транзистора задана в виде:
I1=f(U1, U2); I2=f(U1, U2),
то имеем систему Y-параметров:
Если функциональная зависимость меду токами и напряжениями в транзисторе задана в виде:
U1=f(I1, I2); U2=f(I1, I2),
то получим систему Z-параметров.
Если функциональная зависимость между токами и напряжениями транзистора задана в виде:
U1=f(I1, U2); I2=f(I1, U2),
то-получим систему h-параметров, являющуюся смешанной системой (hibrid).
В этом случае:
Введем обозначения:
- входное сопротивление
транзистора при замкнутой выходной
цепи,
-
коэффициент обратной связи по напряжению
при разомкнутой входной цепи,
- коэффициент усиления по току при
короткозамкнутой выходной цепи,
- выходная проводимость при разомкнутой
выходной цепи.
Использовав обозначения, получим следующие соотношения для малых амплитуд:
;
.
