Методика расчета конденсатора на основе n-p- перехода
Исходными данными для расчета конденсатора являются : необходимое значение емкости С, относительная погрешность емкости (20 %), рабочее напряжение Up (0,9 В), максимальная рабочая температура Tmax (80C), основные технологические ограничения. Порядок расчета диффузионного конденсатора следующий :
Рассчитать удельную емкость n-p- перехода для кремния (=12)
Co=3*10-16
Ф/м2,
где
N-концентрация
примеси в базе
.
Типичные значения удельной емкости для
перехода база-коллектор лежат в пределах
от 90 до 350 пФ/мм2
.
2.Оценить полную площадь емкостного n-p-перехода Sп приняв одинаковыми удельные емкости донной Содон и Собок сторон n-p- перехода : Sп=С/Со
3.Определить размеры конденсатора с учетом боковой поверхности:
Sп=Sдон+Sбок,
где Sдон и Sбок –площади , соответственно донной и боковой частей конденсатора:
Sдон=а*в, Sбок= Xn-p(а+в)+2*X2n-p.
Здесь а и в – размеры окна под диффузию. Соотношение донной и боковой площадей зависит от а/в. Оптимальным является а/в=1, при этом доля боковой емкости минимальна.
Определить
соотношение Sдон
и Sбок
можно по графику (рисунок 13). Для этого
вычислить приблизительное значение
а
.

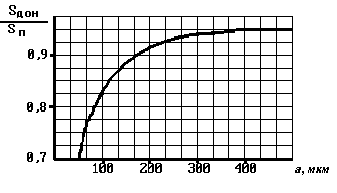

Рисунок 13. Соотношение донной и боковой площади конденсатора.
После
этого вычислить уточненное значение
а
.
4. Вычислить Sбок= Xn-p(а+в)+2*X2n-p, для Xn-p=3мкм.
5. За
топологическое значение а
берем ближайшее к
значение, кратное расстоянию координатной
сетки на фотошаблоне.
6. Рассчитываем емкость Срасч конденсатора по формуле:
= Cо * Sдон + Cо*Sбок
7.
Рассчитываем отклонение Срасч от С:
=
Конденсатор рассчитан правильно, если не превышает заданной.
Вопросы для защиты:
1. Нарисуйте структуры диффузионных конденсаторов на основе различных переходов транзистора.
2. Какое включение p-n-перехода применяется для создания на его основе диффузионного конденсатора?
3. Дайте сравнительную характеристику диффузионных конденсаторов на основе переходов эмиттер-коллектор, база-коллектор, коллектор – подложка.
4. Что показывает добротность диффузионного конденсатора? Как она рассчитывается при высоких и низких частотах?
5. Нарисуйте структуру МДП-конденсатора.
Расчетная работа N 3
Тонкопленочные резисторы
Цель работы: рассчитать геометрические размеры тонкопленочного резистора
Основные теоретические сведения
Как известно, промышленная технология активных пленочных элементов (диодов и транзисторов) пока не разработана. Поэтому ниже рассматриваются только пассивные элементы: резисторы, конденсаторы и катушки индуктивности. Эти элементы могут изготавливаться как по тонкопленочной, так и по толстопленочной технологии. Конфигурации тонко- и толстопленочных элементов одинаковы, но их конкретные геометрические размеры (при заданных электрических параметрах) могут существенно различаться в связи с использованием совершенно разных материалов.
Пленочные элементы нет необходимости изолировать друг от друга, так как все они выполняются на диэлектрической подложке. Поскольку подложка сравнительно толстая (не менее 500 мкм), а расстояния между элементами сравнительно большие, паразитные емкости практически отсутствуют и их учет на эквивалентных схемах обычно не имеет смысла.
