Федеральное государственное бюджетное образовательное учреждение
высшего профессионального образования
Национальный минерально-сырьевой университет «Горный»
Кафедра строительства горных предприятий и подземных сооружений.
Дисциплина: основы строительства горных предприятий.
Отчет по расчетно-графическому заданию. Тема: определение поперечного сечения полевого штрека.
Выполнил: студент гр. ГГ-11-2 _______________ /Рябчиков М.О./
(подпись) (Ф.И.О.)
Проверил: доцент ____________ _ /Шубин А.А./
(должность) (подпись) (Ф.И.О.)
Санкт-Петербург.
2012 г.
Содержание:
Введение ………………………………………………………………….3
Наименование выработки и ее назначение……………………………..4
Тип крепи и ее характеристика………………………………………….4
Форма поперечного сечения выработки………………………………..5
Выбор оборудования…………………………………………………….6
Расчет размеров горной выработки…………………………………….6
Расход материалов на 1м выработки…………………………………...7
Использованные ресурсы……………………………………………….8
Графический материал…………………………………………………..9
Введение:
Целью изучения дисциплины “основы строительства горных предприятий” является получение знаний по проектированию и ведению горнопроходческих работ при строительстве, реконструкции и развитии производства на стадии эксплуатации горнодобывающих предприятий.
Современное горное предприятие – сложный комплекс подземных сооружений и горных выработок. Типизация, унификация и индустриализация – основные направления в совершенствовании строительства горных предприятий. Комплексная механизация строительно-монтажных работ, горнопроходческих процессов, совершенствование техники и технологии строительства горных предприятий – главные пути повышения технико-экономических показателей.
Главенствующее место в экономике нашей страны занимает горная промышленность – основная сырьевая и топливная база современной индустрии, главный источник топлива, энергетики и других отраслей промышленности, сырья для черной, цветной и химической промышленности, для производства удобрений, строительных материалов. И конечно же нашей промышленности нужны высококлассные специалисты которые смогли бы обеспечить высокие темпы проведения горнорудных работ.
Наименование выработки и ее назначение:
Исходя из данных индивидуального задания, имеем, горную выработку, именуемую как полевой штрек. Штрек полевой — горизонтальная выработка, используемая при подземной разработке пластовых (угольных) и рудных месторождений, пройденная по вмещающим породам параллельно простиранию месторождения. Примем, что наша выработка находится на небольшой глубине в разрушенном песчанике угольного месторождения. Данная порода имеет небольшую прочность, что позволяет нам использовать арочную крепь и в дальнейшем повлияет на выбор типа поперечного сечения. Крепость разрушенного песчаника по шкале М.М. Протодьяконова равна 3 (f=3).
Тип крепи и ее характеристика:
По заданию нам дана арочная крепь. Арочная крепь - рамная крепь, состоящая из отдельных креплёных арок (металлических, железобетонных, смешанных), устанавливаемых перпендикулярно продольной оси горной выработки на некотором расстоянии одна от другой. Промежутки между арками, кровлей и боками выработки перекрываются затяжками. Расстояние между арками обычно 0,5-1,25 м. По заданию нам не дан вид арок, который используется в нашей крепи. Примем это решение самостоятельно: так как у нас угольное месторождение, то в основном используют металлические трехзвенные податливые арочные крепи (КМП-А3),с профилем СВП-22, расстояние между арками принимаю равное 1м.
Крепь податливая металлическая арочная применяется для крепления подготовительных и капитальных горных выработок. Крепь податливая металлическая арочная и крепь с обратным сводом подводится в выработках для предотвращения обрушения и вспучивания в слабых неустойчивых породах и окружающего массива угля, и сохранения необходимых размеров выработки. Выработки, закрепленные данной крепью, служат для: транспортировки пород с применением ленточных и скребковых конвейеров, передвижения подвижного состава, проветривания, передвижения людей, доставки оборудования и материалов.

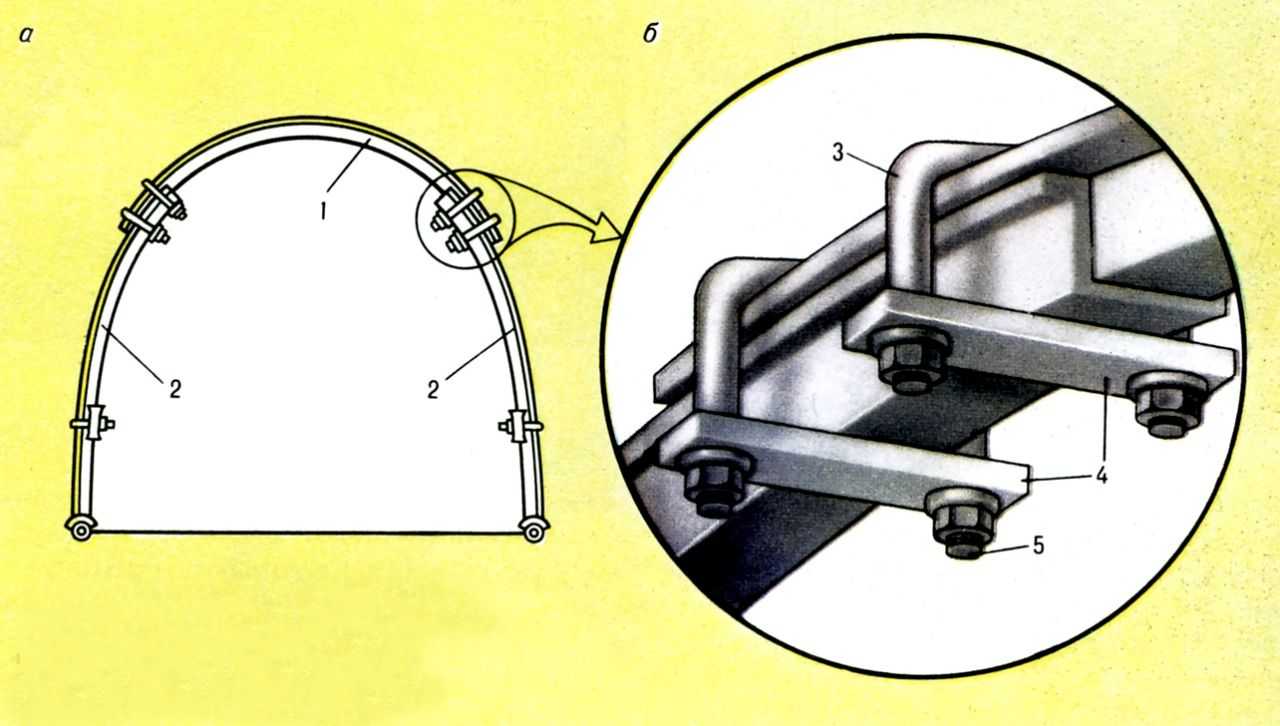

Н
2-боковая криволинейная стойка.
На рисунке б представлен соединительный элемент: 3-скоба;
4-планка;
5-болт.
