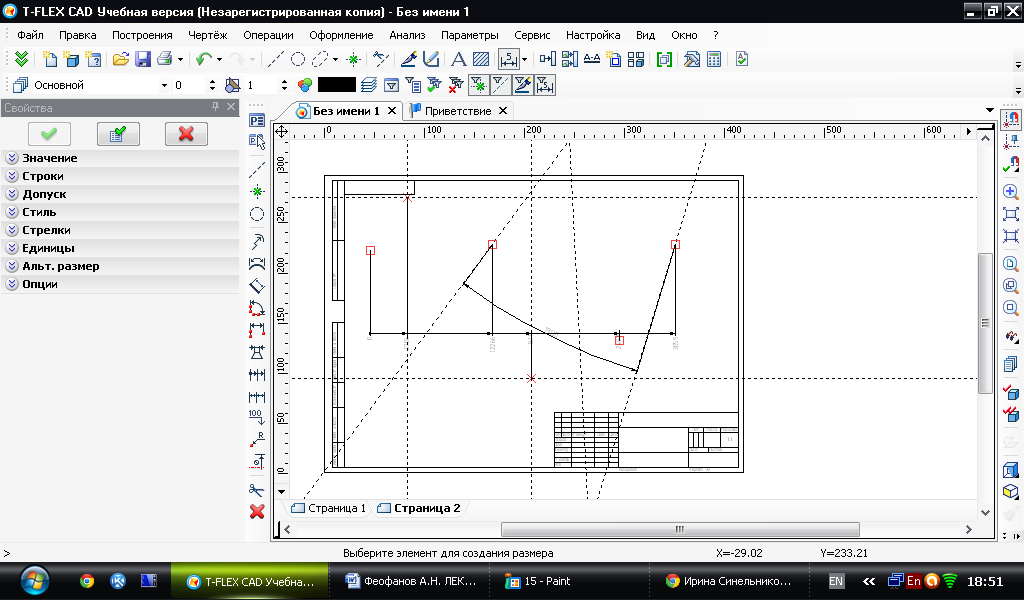

Размеры

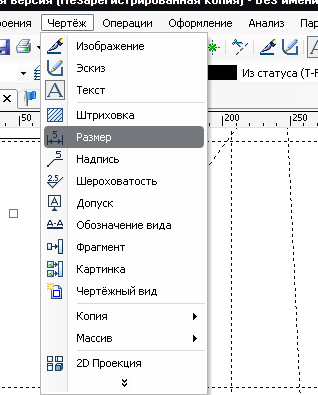

Т.м.—чертеж—размеры
Г.и.п.—размеры
-размер между двумя линиями

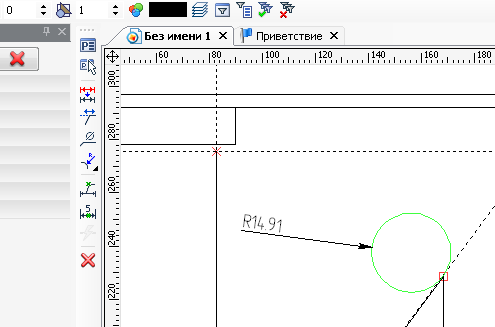

-выбрать окружность ЛКМ
-привязать размер к узлу
1.размеры
2 .окружность
3.
4.изменить тип размера
Панель свойства—строки ЛКМ
Д
о
П
4 отв.
од ---- ЛКМ---курсор
4 отв.
С войства-стиль
з

R
M
нак тип
На линейный размер можно поставить D, R , , нажимая Д (англ.яз).
Ч
Р
тобы поменять размер -----<P> с клавиатуры или автономно
Редактирование
I
.
Г.и.п.—
изменить
построения

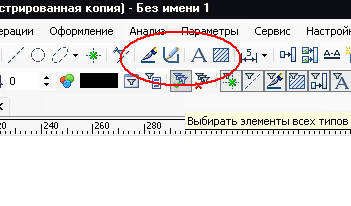

В системной панели все фильтры должны быть включены, т е выбрать элементы всех типов
Л КМ и можно изменить расстояние и все на чертеже тоже изменилось
–
можно изменить радиус
II.На элемент ПКМ ---изменить---ЛКМ—и меняем или радиус для окружности или расстояние от базы
III.Г.и.п.---
или
---ЛКМ
IV. Поменять значение числа
2раза ЛКМ, ЧТОБЫ ПОМЕНЯТЬ ЧИСЛО
55---ЛКМ ЛКМ---

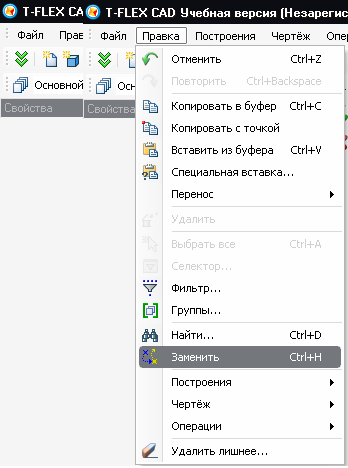

Т.м.---правка---заменить
1.Перезадать базу для отверстия
2.перенести отверстие
а)исходный элемент
б)целевой элемент

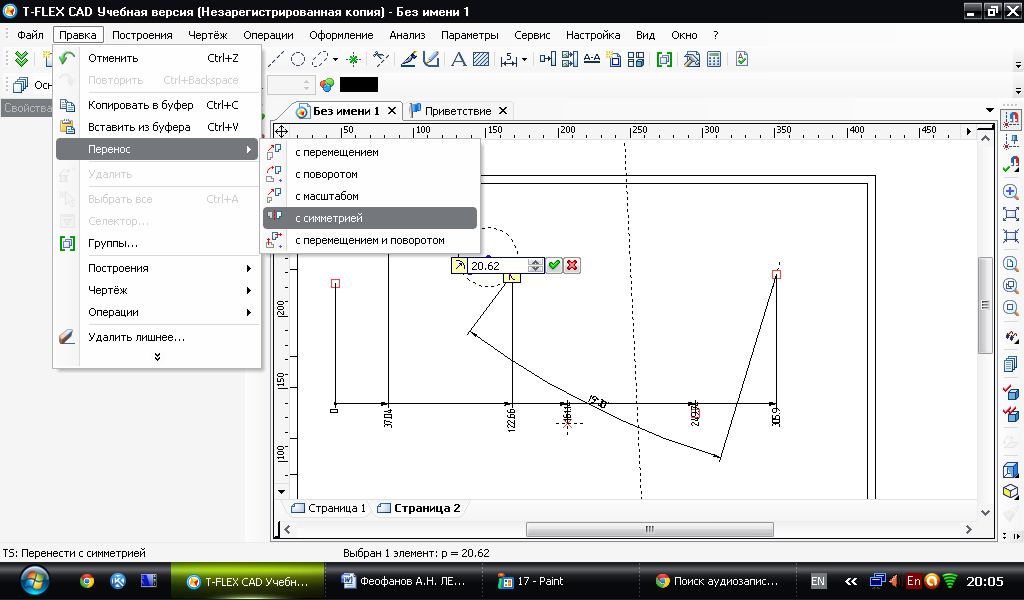

Т.м.—правка—перенос: поворот, перемещение, масштабирование, симметрия.

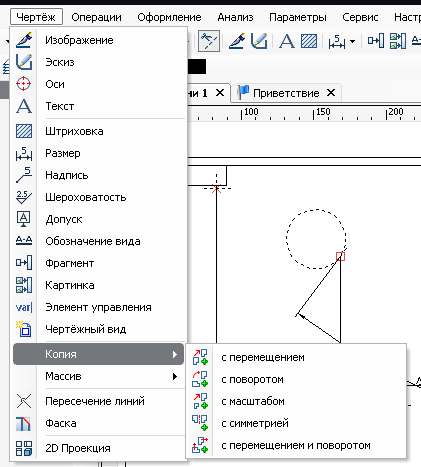

Т.м.—чертеж—копия
Создаем новый объект!!!!!

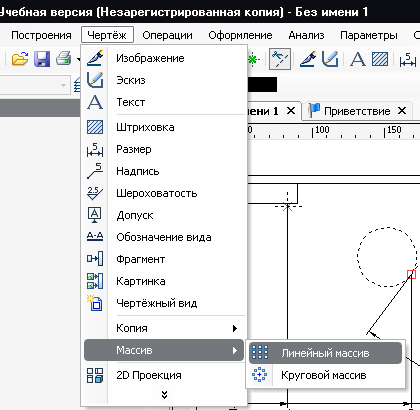

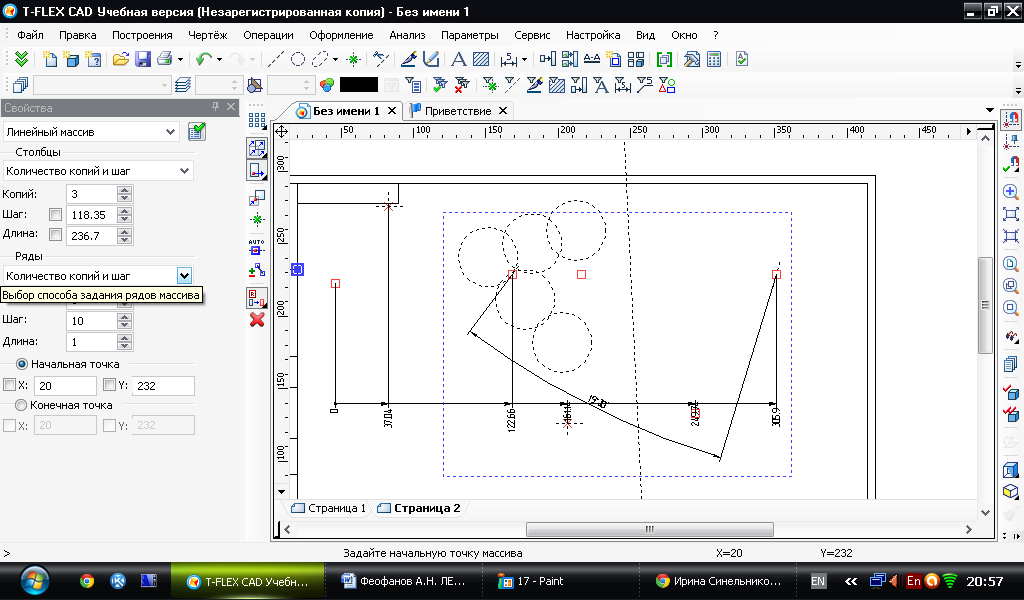

Чертеж—массив—линейный
<P>
Редактор переменных
Р |
а |
20 |
|
|
в |
а+5 |
|
Столбцы
:кол-во 3, шаг а
Ряды:
Кол-во 4, шаг в
Можно менять расстояние между элементами
ОСИ
1 СПОСБ:

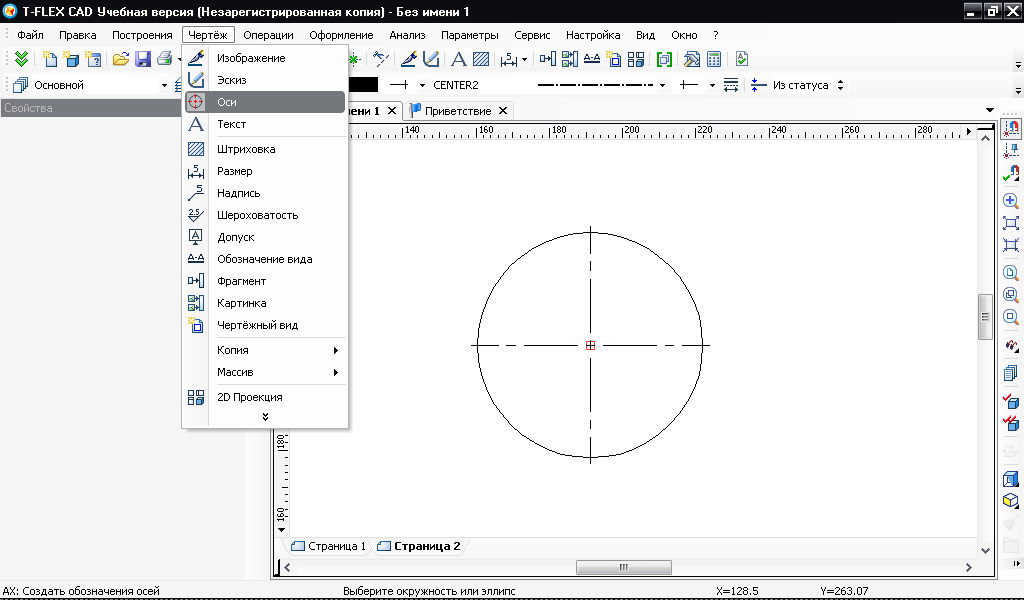

Т.м.—чертеж—оси—окружность—выбрать опр.
Оси сами выходят за окружность на 2-5 мм , ничего устанавливать не нужно!
2
СПЕЦИАЛЬНЫЙ ТИП ЛИНИЙ

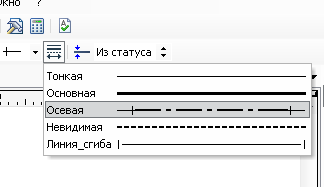

СПСОБ:Т.м.—чертеж—оси—на системе панели 1-я справа ЛКМ—осевая ЛКМ
Если объект привязка включена, то линии подсвечиваются при выборе
З
V
акончить или
Штриховка
I.Ручная
Г.и.п.—штриховка
—режим
русского ввода
Указываем поочередно все элементы и замыкаем контур (“HOME”)
II.Автоматическая
Г.и.п.—штриховка
--режим
автоматического поиска контура ЛКМ
Кликнуть внутрь контура ЛКМ ---автоменю
ЭСКИЗ

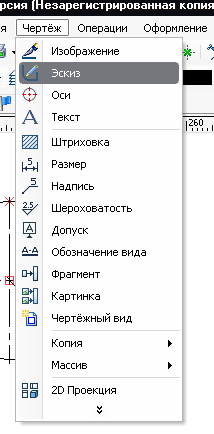

Т.м.—чертеж—эскиз
Г
А
.и.п.—эскиз (рядом с )
Данная команда может работать в 2-х режимах: в режиме построения эскиза и в режиме автоматической параметризации.
Переключение режимов осуществляется пиктограммой.
“Режим автоматической параметризации” на панели “Вид” (вторая сверху).
При построении эскиза эта пиктограмма д. б. отключена.
При эскизе пользователь задает тип линии и положение характерных линий.
Команда “Эскиз”предназначена для быстрого создания непараметрических чертежей (эскизов).
Основное отличие линий изображения, созданных при помощи команды “Эскиз” заключается в отсутствии параметрических связей.
Чертежи не обладают преимуществами параметрических чертежей.
Такие чертежи используются, когда не требуется последующая модификация.
Широко используются объектные привязки (Н привязки).
-середина
линии изображения
-горизонталь /вертикаль
-перпендикуляры
-пересечение линий изображения
-горизонтальная (вертикальная) касательная
<j> непрерывный ввод линии
<s> отрезок
-окружность
-оси
Отрезок под углом:
1.выбрать отрезок ЛКМ
2.задаем угол в “Р”
3.указали начальную точку отрезка ЛКМ
4.указали конечную точку отрезка ЛКМ
Параллельный отрезок
1.выбрать отрезок ЛКМ
2.указать расстояние в “Р”
3.1-я точка на отрезке ЛКМ
4.2-я точка на отрезке ЛКМ
-обрезать линию изображения
1.выбрать линию изображения ЛКМ (выбираем между линиями изображения)
-разбить
линию изображения
1.в одной точке (выбрали линию ЛКМ и точку для отрезка ЛКМ)
2.на несколько частей
Копии линий изображения и линии построения обрезать нельзя
-удалить/укоротить
линии изображения
-скругления/фаски
1.выбираем 1-ю линию изображения ЛКМ
2.выбираем 2-ю линию изображения ЛКМ
3.в “P”задали R
Сразу для скругления R=10
Лишние части отрезков обрежутся автоматически
Фаска 5 (по умолчанию)
Если симметричная=== только расстояние
Если несимметричная=== расстояние и угол
-ПРЯМОУГОЛЬНИК, МНОГОУГОЛЬНИК
Для прямоугольника
ПАРАМЕТРИЧЕСКИЙ ЧЕРТЕЖ В РЕЖИМЕ АВТОМАТИЧЕСКОЙ ПАРАМЕТРИЗАЦИИ
В режиме автоматической параметризации строим чертеж как эскиз.
Система автоматически задает под линиями изображения- вместо свободных узлов-элементы построения, связанных параметрическими зависимостями (узлы и линии построения). В результате получается полноценный параметрический чертеж.
Для создания параметрического чертежа нужно, чтобы в системе был включен режим автоматической параметризации.

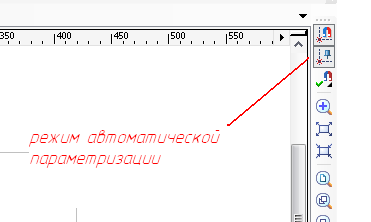

Включается пиктограммой на панели “Вид”(2-я сверху).
Включили те же объектные привязки, что и при режиме “Эскиз”
-в месте клика курсора создается не свободный узел, как в режиме“Эскиз”,а две пересекающиеся прямые (вертикальная и горизонтальная)и узел на их пересечении.
