Уменьшение изображения

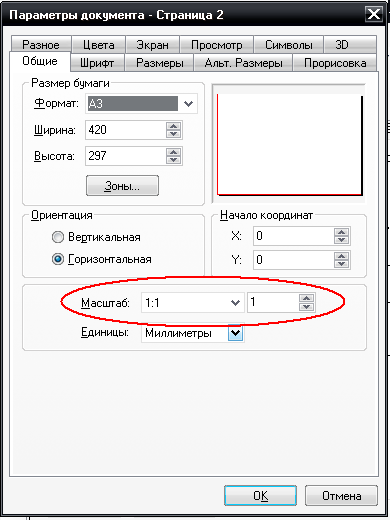

Т.м.—настройка—статус—параметры документа—общее—масштаб ЛКМ

Уменьшая или увеличивая изображение, компьютер сам пересчитает размеры и оставит их НОМИНАЛЬНЫМИ.

Копирование

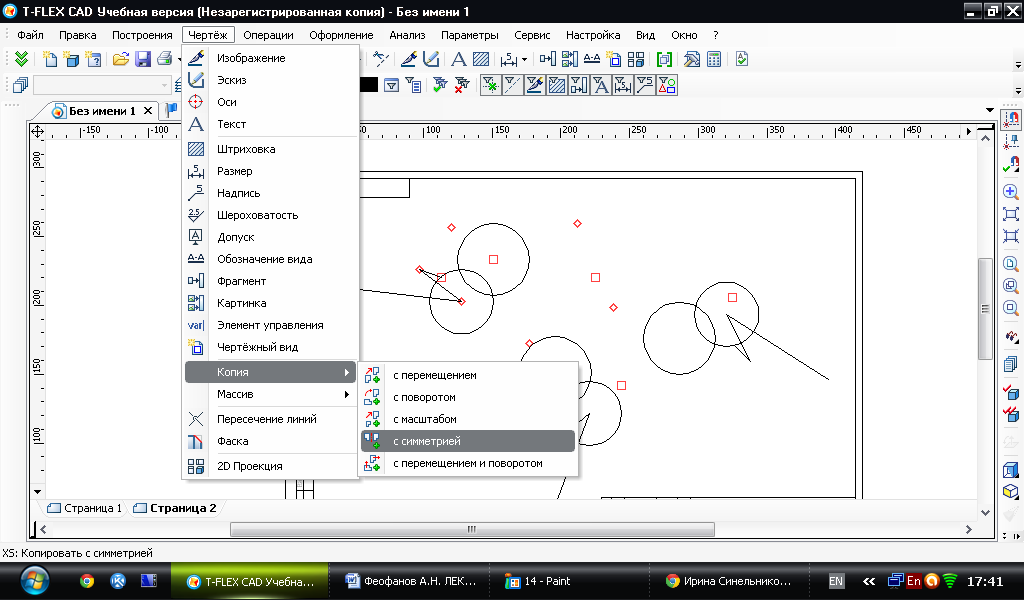

Т.м.—чертеж—копировать—копировать симметрично

Должна быть включена пиктограмма

-создать ассоциативную копию <F>

3-я сверху пиктограмма. Установлена по умолчанию. Результатом является массив линий изображения, зависящий от исходного элемента.

Обводка чертежа

Существует 2 способа:

1. Обводка по узлам

Т.м.—чертеж—изображение

Г.и.п.-- изображение

Начальный узел Окружность

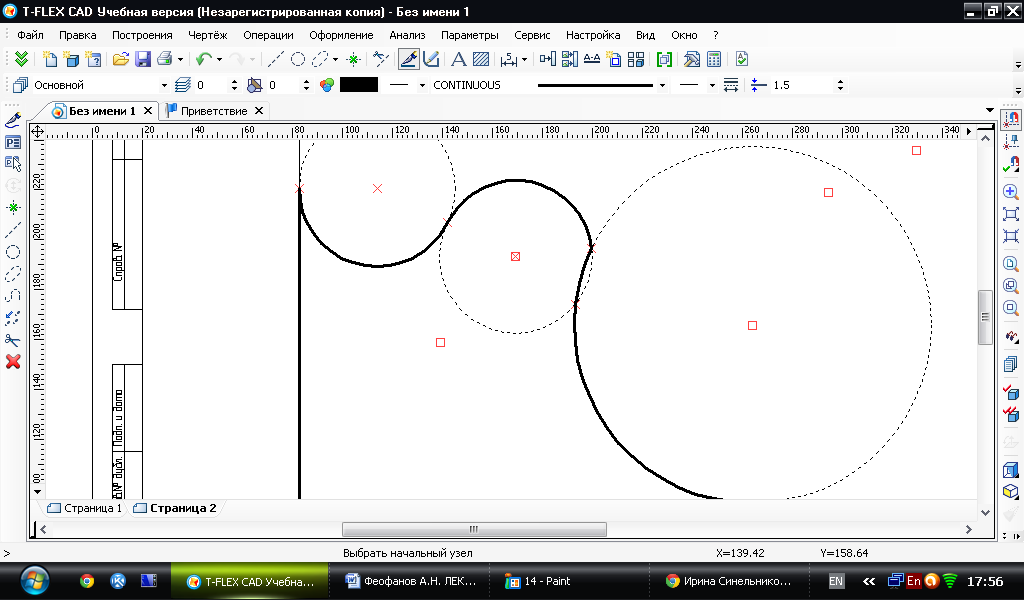

2. По траектории

Г.и.п.— изображение

1.выбрать начальный узел ЛКМ

2.идем по прямой ЛКМ (указали на прямую ЛКМ) до узла=

-по окружности (ЛКМ) до узла= т.е. выделяем траекторию

L-линия, С-окружность

Если несколько узлов, то Н выбрать один на пересечении нужных линий построения

Если в одной точке пересекается более 2-х линий построений, то в этом случае лучше создавать узлы в точках пересечения линий построения, а затем наносить изображение, используя клавишу “N”. При использовании <Enter> в режиме свободного рисования будет создаваться свободный узел (не связанный с линиями построения).

NCC-узел на пересечении 2-х окружностей

NLC-узел на пересечении прямой и окружности

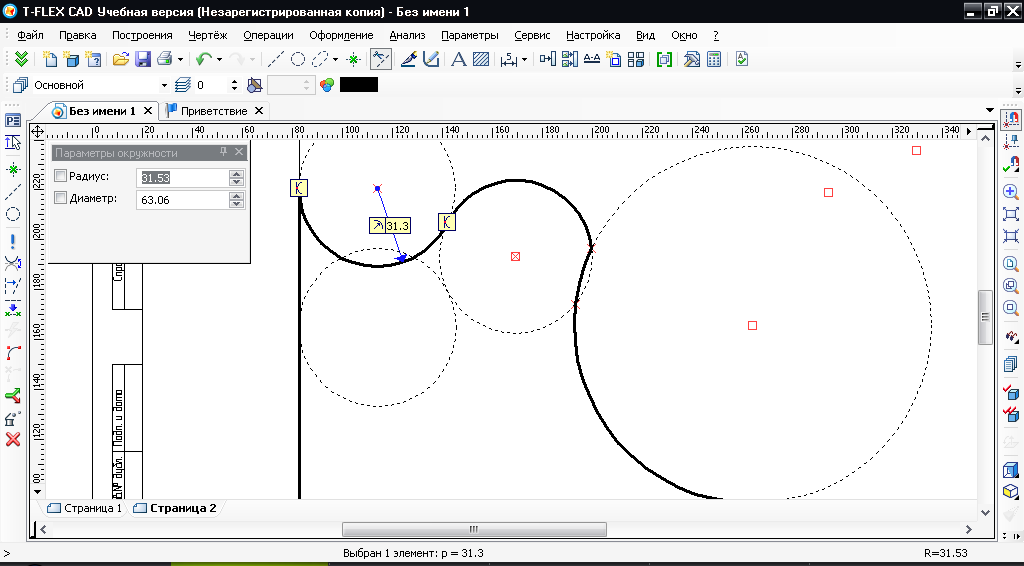

Чтобы изображение пошло по окружности

Переместите курсор к окружности и нажмите “С”, при этом выделится окружность

Изменить направление дуги можно с помощью клавиши <TAB>

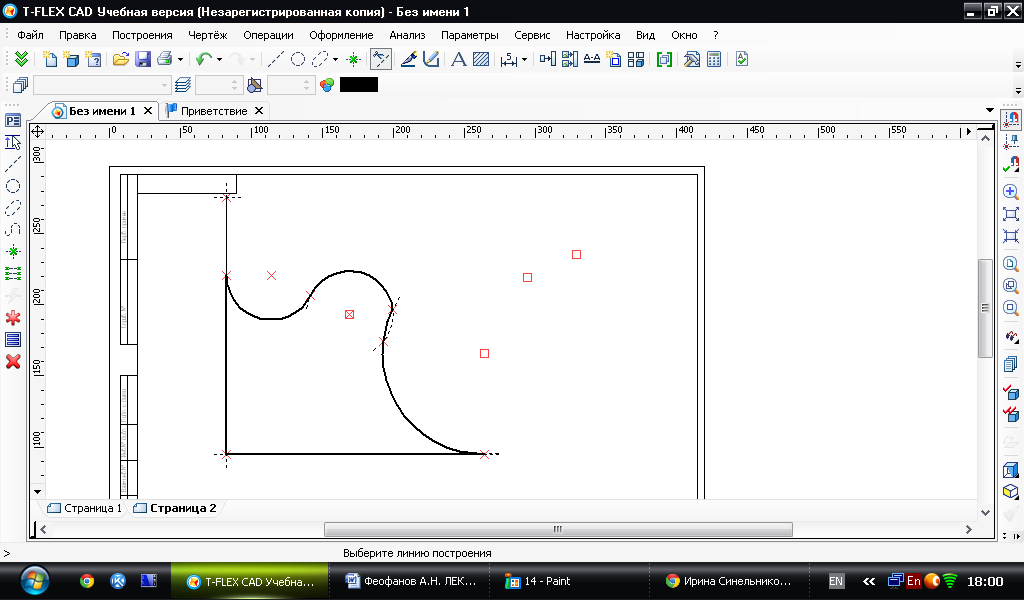

Укоротить линии построения

Г.и.п.— изменить построения—

-обрежется только выбранная прямая

-обновить выступание всех прямых (обрежутся все линии построения)

Сначала надо задать узлы

Г.и.п.--

Т.м.—правка—построение—линии построения—обновить выступание всех прямых

Чтобы линии обрезались:

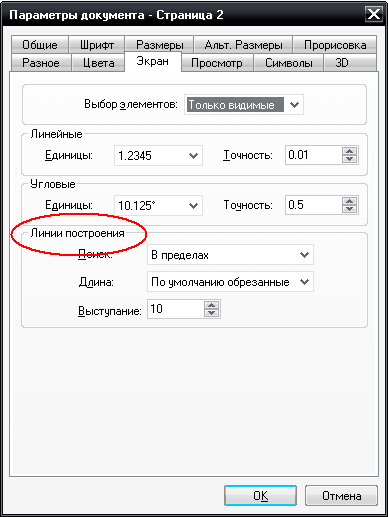

Г.и.п.—параметры документа—экран—линии построения—длина—“Все обрезания”

Можно задать линию выступания

Вернуться обратно

Г.и.п.—параметры документа—экран—линии построения—длина—“По умолчанию бесконечные”

Погасить линии построения

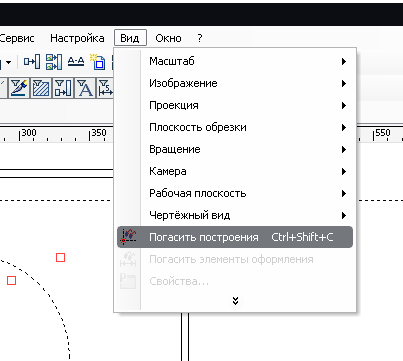

I.Панель “вид”—Показать/скрыть—погасить построения ЛКМ

(1-я слева)

II.Уровни

Все элементы создаются в T-FLEX.CAD на уровне “О” автоматически

Видимыми являются все элементы в диапазоне от “О”до “127”

Если установить, например, значение нижнего уровня ,для линий построения и узлов “1”= на чертеже станут невидимыми линии построения и узлы, поскольку они расположены на уровне “0”

Purge-убрать лишние элементы построения.

Г.и.п.—

-создать пропорциональную прямую <T>

1.Узел один и второй лкм

2.В <P> Коэффициент 0,5

( построим серединный перпендикуляр)

В “Р” можно менять цвет, шаг, угол наклона, делать заливку, невидимую штриховку.

А

-режим автоматического поиска контура

И щем по узлам, потом --

( замкнуты контур)
