4 Первичные средства пожаротушения

Первичные средства применяются для тушения пожаров в начальной стадии. К ним относятся ручные огнетушители (пенные, углекислотные, порошковые и др.), ящики с песком, бочки с водой, ведра, лопаты, багры. Топоры, а также войлок, асбестовое полотно кошма., кошма- войлочный ковер из овечьей или верблюжьей шерсти. Войлок – текстильный материал, получаемый валянием шерстяных (реже минеральных и химических волокон, а также минеральной ваты (на связке).

4.1 Огнетушители водные

Огнетушитель водный ОВ-8 – рисунок 2 состоит из корпуса 1, сифонной трубки 2, ручки 4, рычага 5, чеки 6, манометра 7, шланга 8, распылителя 9 типа «Шип».

Корпус огнетушителя заполнен водой со смачивающими добавками в количестве 8 л. Раствор в огнетушителе находится под воздействием рабочего газа давлением 1,6 МПа.

Для приведения в действие огнетушителя необходимо взять его за ручку, поднести к очагу пожара, направить шланг 8 с распылителем на огонь, сорвать пломбу, выдернуть чеку 6, нажать на рычаг 5. Рабочий газ давит на поверхность раствора сверху и выталкивает его через сифонную трубку 2 в шланг с распылителем.

Распылитель «Шип» образует тонкораспыленную плоскую струю с высокой дисперсностью капель (до 100 микрон) внутри струи, а по краям струи менее дисперсные капли в виде жгутов, которые обладают высокой кинетической энергией и доставляют высокодисперсную часть струи в зону горения.

Время работы огнетушителя 15 с. Дальность струи 4 м.

Водные огнетушители просты в обращении, не требуют специальной подготовки по тушению, высокоэффективны, снижают воздействие опасных факторов пожара на людей, создают условия для безопасной эвакуации, не наносят значительного ущерба, экологически чисты, ими можно тушить электроустановки, находящиеся под напряжением. Испытания показали возможность применения водных огнетушителей для тушения электроустановок, находящихся под напряжением до 1000В, с расстояния одного метра и до 36000В с расстояния не менее 3 метров.

Огнетушитель ОВ-8 обеспечивает гарантированное тушение пожара на площади 7м2.

Водные огнетушители нельзя использовать для тушения сильно нагретых или расплавленных веществ, а также веществ, бурно реагирующих с водой.

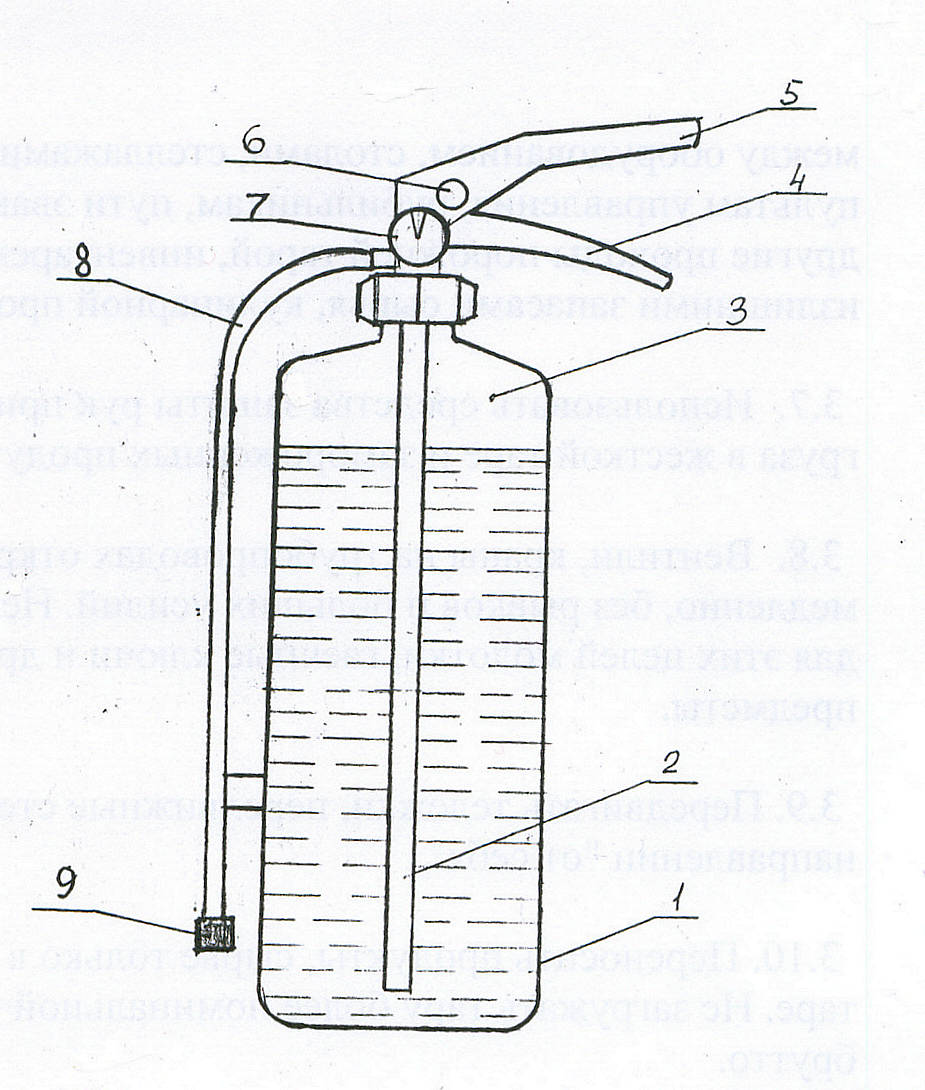

1- корпус; 2- сифонная трубка; 3- рабочий газ; 4- ручка; 5-рычаг; 6- чека; 7- манометр;

8- шланг; 9- распылитель «Шип».

Рисунок 2- Огнетушитель водный ОВ-8

4.2 Воздушно-пенные огнетушители

Воздушно-пенный огнетушитель ОВП -5 (рисунок 3) содержит 5 л 4…6% водного раствора пенообразователя. Для приведения в действие огнетушитель снимают с пожарного щита за рукоятку 5, ставят на пол и нажимают на пусковой рычаг 4, который штоком 3 прокалывает бронзовую мембрану 2, закрывающую выход из баллончика с углекислым газом под давлением 17,2МПа. Газ давит на поверхность раствора сверху и выталкивает его через сифонную трубку 11 снизу вверх, разрывая пергаментную мембрану 6, а затем через выкидную трубку 7 центробежный распылитель 8 и раструб 9 с сетками 10. При этом образуется воздушно-механическая пена высокой кратности (минимум 50 кратная), которая значительно эффективнее химической.

Дальность пенной струи 4,5 м, продолжительность действия 20с.

Раструб вместе с трубкой поворачивается вокруг горизонтальной оси, что позволяет направлять струя на огонь, не наклоняя корпус, отчего работа огнетушителя могла бы преждевременно закончиться.

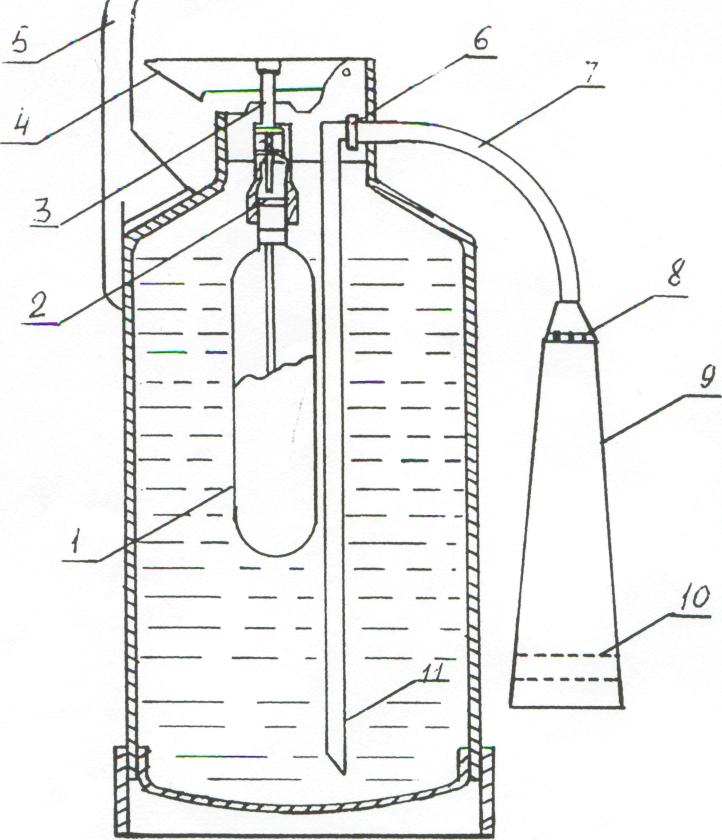

1 – баллон высокого давления; 2 – бронзовая мембран; 3 – шток; 4 – пусковой рычаг; 5 – рукоятка; 6 – пергаментная мембрана; 7 – выкидная трубка; 8 – распылитель; 9 – раструб; 10- кассета с сетками; 11 – сифонная трубка

Рисунок 3 – Воздушно-пенный огнетушитель ОВП-5
