2. Миттєва витрата одно поршневого насоса з кривошипно-шатунним приводом. Характеристика витрати насоса.

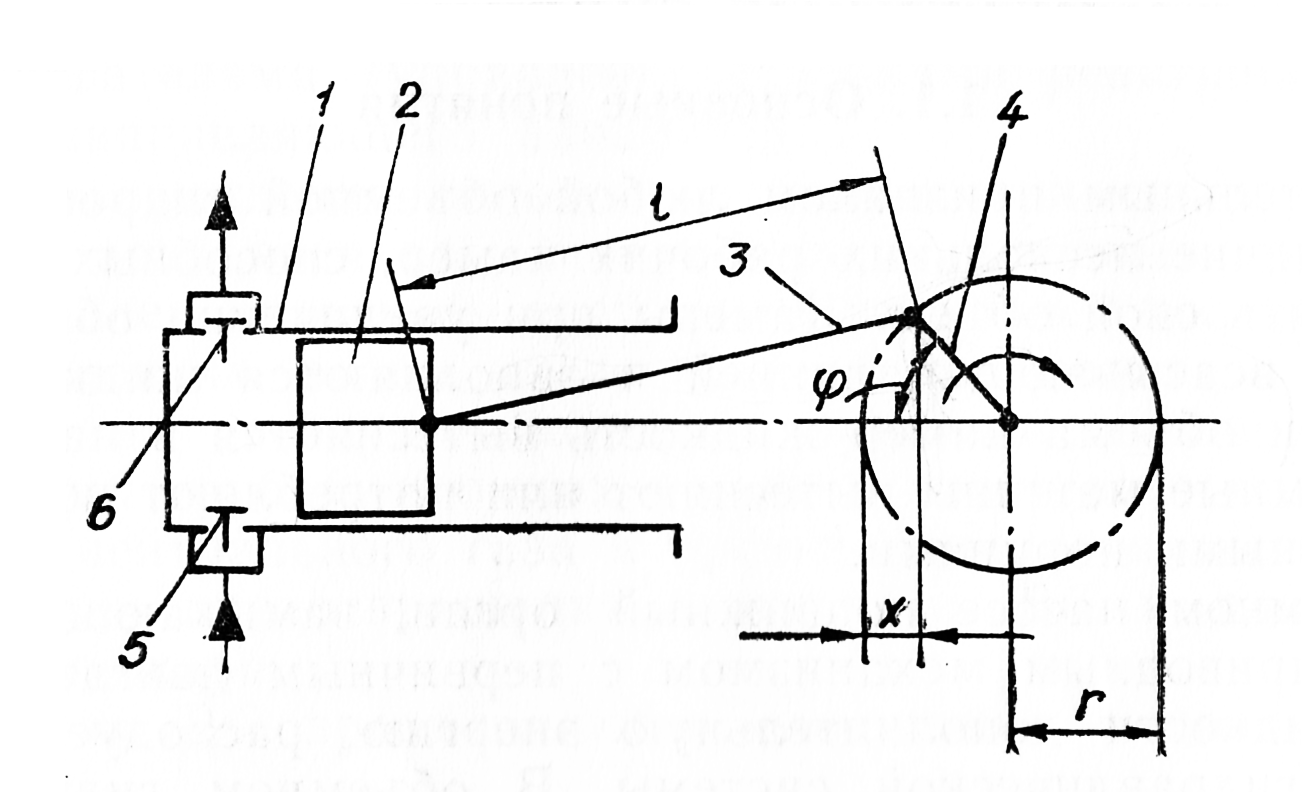

К инематика поршневого кривошипного насоса построена на базе кривошипно-шатунного механизма. Вытеснение жидкости поршнем происходит только в течение полуоборота, поэтому основным недостатком всех поршневых насосов является прерывистость подачи. При частоте вращения идеальная подача однопоршневого насоса в единицу времени

Для уменьшения пульсации применяют многопоршневые конструкции. Среднюю идеальную подачу многопоршневого насоса в единицу времени с количеством поршней определяют по формуле

Мгновенная подача насоса пропорциональна мгновенной скорости поршня:

Для насоса с бесконечно длинным шатуном ( ) при -

Для определения пульсации мгновенной подачи жидкости насоса, имеющего цилиндров, смещенных относительно друг друга на фазовый угол суммируют подачу поршней 1, 2, 3, 4. Задачу решают графоаналитически при условии, что Минимальная подача трехпоршневого насоса составляет Максимальная подача трехпоршневого насоса Минимальная подача четырехпоршневого насоса Максимальная подача четырехпоршневого насоса пульсация подачи при четном числе поршней больше по сравнению с нечетным числом поршней.

Варіант 20

1. Баланс енергії в лопатевому насосі; механічні втрати, об’ємні втрати, гідравлічні втрати

Насосами называются гидравлическими машины, передающие  жидкости механическую энергию от приводных двигателей. Рабочим органом лопастной машины является рабочее колесо, снабженное лопастями(центробежный насос).

Баланс энергии. К насосу подводится мощность Nд. Часть этой мощности теряется.Потери мощности в насосе разделяют на потери механические, объемные и гидравлические.

1.Nд – ΔNм = Nг

2. Nг – ΔNо = Nно

3. Nно – ΔNг = Nп

Механическими потерями являются потери на трение в подшипниках, уплотнениях вала и на трение наружной поверхности рабочих колес о жидкость  дисковое трение.Мощность, оставшаяся после вычитания механических потерь называется гидравлической мощностью насоса Nг.где Nм- механические потери мощности. Объемные потери. Жидкость, выходящая из рабочего колеса в количестве Q , поступает в отвод, в напорный патрубок насоса, и частично возвращается в подвод через зазоры в уплотнении между рабочим колесом и корпусом насоса (утечка q). Энергия жидкости, возвращающейся в подвод, теряется. Эти потери называются объемными. Утечки обусловлены тем, что давление на выходе из рабочего колеса больше, чем в подводе. Утечки тем значительнее, чем больше зазор в уплотнении между рабочим колесом и корпусом насоса. Чтобы уменьшить утечки, следует уменьшить этот зазор до минимума.Гидравлические потери - потери на преодоление гидравлического сопротивления подвода, рабочего колеса и отвода. (Nп-полезная мощность насоса, Nно – мощность насоса объемная)

2. Гідромотори аксіально-поршневого типу. Основні характеристики.(не могу найти нормальних графиков)

Гидравлические двигатели, создающие момент и сообщающие ведомому валу непрерывное вращение, называют гидромоторами. Объемная характеристика гидромотора – это зависимость частоты вращения вала от расхода жидкости при различных давлениях нагрузки. Каждая характеристика представляет собой практически прямую линию.

Варіант 21

1. Коефіцієнт швидкохідності відцентрових насосів. Класифікація насосів за коефіцієнтом швидкохідності.

В настоящее время производят огромное количество насо­сов самых различных типов. Для сравнения различных типов насосных колес в теории цен­тробежных насосов применяют коэффициент быстроходности ns, который позволяет объеди­нять различные колеса в группы по признаку их геометрического подобия. Коэффициент бы­строходности определяют по формуле



Обычно применяют следующую классифи­кацию рабочих колес центробежных  насосов: 1)   тихоходные,  ns = 50-100; 2)   нормальные, ns = 100-200; 3)   быстроходные, ns = 200-350.

Величина коэффициента быстроходности будет тем больше, чем больше подача и число оборотов насоса и чем меньше развиваемый им напор. Поэтому, как правило, тихоходные насосы имеют малую подачу и большой напор, а быстроходные насосы, наоборот, большую подачу и малый напор; промежуточное положение между ними занимают нормальные насосы.
