Глава 6. Оформление расчетов
6.1. Формат результата
Как ввод, так и вывод данных может осуществляться в двух основных представлениях:
- десятичное, например
;
- с порядком, например
.
Выбор формата вывода числовых данных осуществляется при помощи диалогового окна, которое вызывается при щелчке курсором по кнопке «Формат» на панели инструментов (вторая строка документа). В открывающемся подменю выбирается строка «Результат» (рис.31).

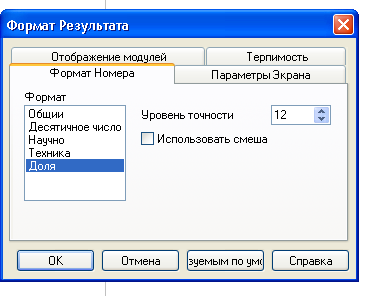

Рис.31
Общий формат.
Этот формат принят при выводе чисел по умолчанию. Можно управлять количеством отображаемых десятичных знаков. Для этого в поле «Число десятичных мест» выбирается число знаков мантиссы десятичного числа.
Десятичный формат.
Числа отображаются только в десятичном представлении и никогда в представлении с порядком.
Научный формат.
Числа отображаются только с порядком.
Технический формат.
Числа отображаются только с порядком, причем обязательно кратным трем; как и в научном формате, пользователю разрешается изменять количество десятичных знаков.
Дробный формат (доля).
Числа в этом формате представляются в виде дроби. В этом формате можно управлять точностью представления с помощью поля «Уровень точности». Можно так же задавать модификацию этого формата – отображение числа в виде целой и дробной части посредством установки флажка «Смешенные числа».
Вывод результата в различных форматах проиллюстрирован на примерах.
Пример 1.(рис.32)

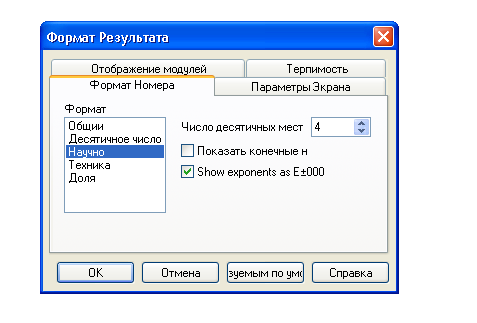

Рис.32
Пример 2 (рис.33).

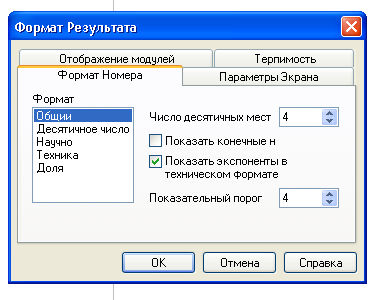

Рис.33
Пример 3 (рис.34).

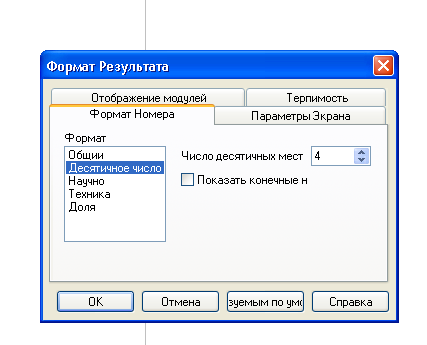

Рис.34
Пример 4 (рис.35).

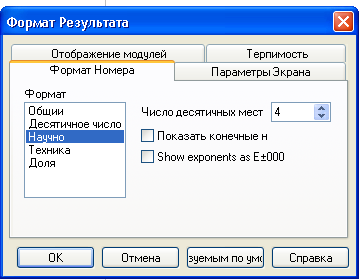

Рис.35
Пример 5 (рис.36).

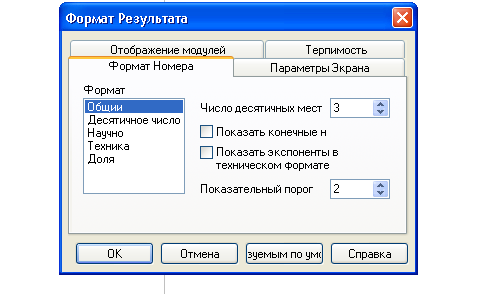

Рис.36
6.2. Создание графиков
В маткаде встроено несколько различных типов графиков, которые можно разбить на следующие группы:
- двумерные графики (в декартовой и полярной системах координат);
- трехмерные графики (график трехмерной поверхности, график линий уровня, трехмерная гистограмма, трехмерное множество точек, векторное поле).
Для построения графика следует воспользоваться соответствующей панелью:
Рассмотрим этапы построения графика на примере двумерного графика в декартовой системе координат:
Поместите курсор ввода в то место документа, куда требуется вставить график.
Если на экране нет панели «Графики», ее следует вызвать нажатием кнопки с изображением графиков на панели «Математика».
Нажмите на вызванной панели кнопку с изображением декартовой системы координат. На экране появится поле (рис.37):
Рис.37
Введите в местозаполнители имена переменных или функций, которые должны быть изображены на графике. В случае графика в декартовой системе координат – это два местозаполнителя данных, откладываемых по осям Х и У.
Чтобы удалить график, необходимо щелкнуть в его пределах и выбрать в верхнем меню «Правка», в появившемся подменю выбрать «Удалить» или «Вырезать».
