Задача № 2
Рассчитать теплопотери (Q, Вт/м) из помещения в окружающую среду через оконный проем с двойным стеклом (рис. 1.)

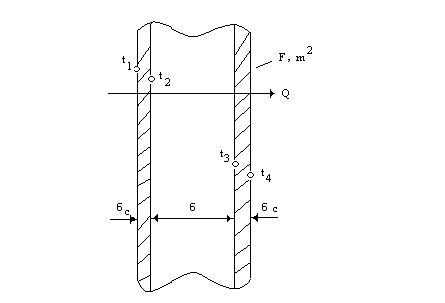

Рис. 1
Температуры на поверхностях стекла: t1 = 10 оС, t4 = -20 оС; толщина стекла δс= 3 мм, ширина воздушного зазора между стеклами δ= 15 см. Площадь поверхности оконного проема F= 2 · 1,5 м2. Степень черноты стекла εс = 0,937, коэффициент теплопроводности стекла λс = 0,74 Вт/(м ·К).
Задача № 5
Трубный пучок с
коридорным расположением стальных труб
омывается поперечным потоком дымовых
газов. Наружный диаметр труб (d),
скорость (w)
и средняя температура воздуха (
)
даны в табл.5 по вариантам.
Температура наружной поверхности труб tс= 90 оС. Продольный и поперечный шаги трубного пучка s1=s2=2d.Число рядов n= 10, число труб в ряду m= 20, длина труб l = 6м.
Определить средний
коэффициент теплоотдачи для коридорного
пучка (
)
и конвективный тепловой поток (Q,
Вт), передаваемый от газов к поверхности
труб.
Таблица 10
№ вар |
20 |
d, мм |
40 |
w, м/с |
15 |
, оС |
550 |
