№8(74-76) Тестовые модели сигналов. Тестирование ро с учетом реальных условий функционирования. Профили замираний. Требования стандартов. Тестовые модели сигналов (test model):
Источник: http://rfdesign.ru/index.php/2009-11-16-21-42-36/133--test-model.html
Для получения при тестировании радиооборудования достоверных результатов, сигналы, используемые при этом тоже должны быть сложными. Поэтому для тестирования радиотрактов создаются семейства специальных тестовых сигналов – тестовые модели, определяемые нормативными документами.
Сигналы, реально используемые в современных системах связи:
Используются сложные виды модуляции;
Комплексные – могут содержат несколько каналов информации;
Организованы в пакеты - пакетированы.
Для получения при тестировании радиооборудования достоверных результатов, сигналы, используемые при этом тоже должны быть сложными:
Результаты, получаемые при тестировании радиооборудования должны:
максимально отражать реальные условия эксплуатации;
быть однозначно трактуемы;
быть сопоставимыми при тестировании разного оборудования, в том числе от различных производителей.
Однако, нормируемых параметров много, они имеют разный характер (временная, частотная, кодовая, спектральная области), и это делает неудобным для их получения использование одного единого универсального тестового сигнала.
Поэтому для тестирования радиотрактов создаются семейства специальных тестовых сигналов – тестовые модели, определяемые нормативными документами.
Так, например, использование стандартных тестовых моделей для тестирования передатчиков UTRA FDD базовых станций определено в документе 3GPP TS 25.141.
Тестовые модели utra fdd
Версия 8 стандарта 3GPP TS 25.141, выпущенная в 2008 году, предусматривает использование шести тестовых моделей сигналов, описанных в разделе 6.1. В документе для каждой из моделей устанавливаются используемые активные каналы, их количество и ряд других параметров:
Number of Channels;
Fraction of Power, %;
Level setting, dB;
Channelization Code;
Timing offset (x256Tchip).
Эта информация содержится в ряде таблиц, размещенных в соответствующих разделах документа.
Тестирование ро с учётом реальных условий функционирования:
Источник: http://rfdesign.ru/index.php/2009-11-16-21-42-36/134-tapped-delay-line-tdl-channel-model.html
В реальных системах связи сигналы в радиоканалах подвержены замираниям, вызванных рядом факторов и, прежде всего, многолучевостью. Тенденция роста скорости передачи информации ведет к дальнейшему усложнению стандартов мобильной радиосвязи. Поэтому все более важной становится задача измерения характеристик радиооборудования в реальных условиях функционирования. При тестировании радиооборудования и планировании систем связи необходимо использовать так называемые каналы с многолучевыми замираниями (multipath fading channels) и их модели.
Профили замираний
(более правильный термин – профиль многолучёвости, т.к. в гугле “профиль замирания” не гуглится вообще):

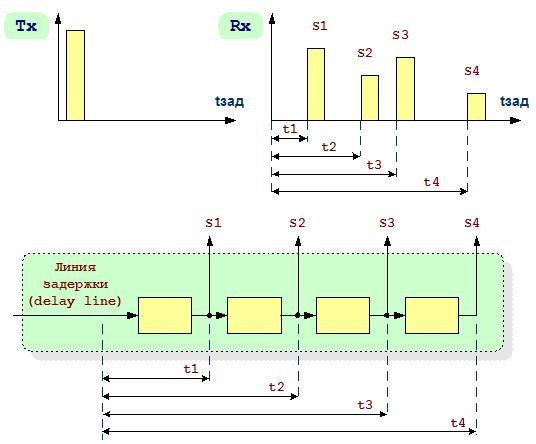

При с
уществовании
различных путей распространения сигнала,
имеющих различное время задержки,
единственный РЧ импульс, посланный
передатчиком, приведет к появлению на
приемном конце множества его копий
различной мощности, получаемых в разное
время, как показано на рисунке.
Профиль многолучевой задержки сигнала и модель ЛЗО (TDL):
Модель многопутевого (многолучевого) канала (multipath channel) связи может быть представлена в виде линии задержки (delay line) с N отводами (tap). Например, канал, показанный на рисунке может быть определен моделью с 4 отводами.
Такая модель канала в виде линии задержки связи получила название «модель канала, основанная на длинной линии задержки с отводами (ЛЗО)» (Tapped Delay Line (TDL) Channel Model).
Для таких широко применяемых моделей канала используют зачастую краткое название “TDL-модели”. В простом случае для каждого отвода определяется всего два параметра: задержка Т и мощность Р. Однако, могут быть использованы и более сложные сценарии организации канала.
