Избирательность по соседнему каналу
Избирательность по соседнему каналу ACS (Adjacent Channel Selectivity) - это мера способности приемника принимать полезный сигнал на назначенной частоте канала в присутствии мешающего сигнала по соседнему каналу при заданной частотной расстройке от центральной частоты назначенного канала [TS 25.101, 7.5].
При этом стандартом UMTS оговаривается необходимое качество функционирования приемника: в присутствии мешающего сигнала по соседнему каналу ( 5 МГц) величина BER не должна превышать 10Е-3.
Избирательность по каналам побочного приема
Избирательность по каналам побочного приема (Spurious response) - мера способности приемника получить полезный (желательный) сигнал на назначенной частоте канала без превышения заданного ухудшения из-за присутствия нежелательного немодулированного сигнала помехи на любой другой частоте, на которой характеристика получена, то есть для которого не достигнут предел блокирования (blocking limit), выполнен [TS 25.101, 7.7].
Обратное преобразование шумов гетеродина
Другой важный механизм, который ограничивает динамический диапазон приемника - обратное преобразование шумов гетеродина (Reciprocal mixing). Фазовый шум гетеродина (LO) путем гетеродинирования переносит нежелательный сигнал помехи в диапазон полезного сигнала – тракт ПЧ. Это приводит к ухудшению отношения с/ш на выходе приемника. Таким образом, используемые гетеродины должны иметь настолько низкий фазовый шум, чтобы при наихудшем условии блокирования он создавал шумы, меньшие уровня шума приемника.
Частотные и спектральные характеристики передатчиков
Следует подчеркнуть здесь особенности использования терминов, относящихся к частотным характеристикам ССПО.
В регламентирующих документах ССПО термин “полоса частот” (band) принято относить ко всему спектру частот, отведенному для функционирования системы связи определенного стандарта. Так, например, полоса частот, используемая системами стандарта GSM900, занимает 890 - 915 МГц и 935 - 960 МГц, в то время как термин “канал” (channel) относится к полосе частот, занимаемой в системе только одним пользователем, т.е. 200 кГц в GSM. Таким образом, качество приемопередатчика обычно определяется его параметрами в трех частотных областях: канальной (in-channel), внеканальной (out-of-channel) и внеполосной (out-of-band).

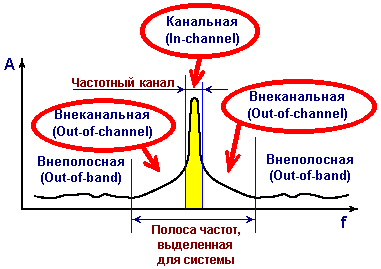

Рис. 1. Канальные, внеканальные и внеполосные области частот
Внутриканальные параметры определяют качество связи с оценкой следующих основных характеристик:
фазовая ошибка сигнала (Phase error),
средняя частотная ошибка (mean frequency error),
средняя переданная мощность РЧ несущей (Mean transmitted RF carrier power),
зависимость переданной мощности РЧ несущей от времени (Transmitted RF carrier power versus time).
Внеканальные параметры определяют величину помех, создаваемых данным абонентским оборудованием другим пользователям системы:
Спектр, обусловленный модуляцией и широкополосным шумом (Spectrum due to modulation and wideband noise);
Спектр, обусловленный процессами коммутации (Spectrum due to switching);
Побочные составляющие в диапазонах приема и передачи (Tx and Rx band spurious).
Внеполосные параметры определяют величину помех, создаваемых системой связи другим пользователям радиоспектра. При этом производят, например, оценку перекрестных (cross band spurious) и широкополосных помех (wideband spurious).
Нормативными документами Международного Союза Электросвязи ITU введены следующие определения:
Нежелательные излучения (unwanted emissions): состоят из внеполосных и побочных излучений.
Внеполосное излучение: (Out-of-band Emission) - излучение на частоте или на частотах, непосредственно примыкающих к необходимой полосе частот, которое является результатом процесса модуляции, но не включает побочное излучение.
Побочное излучение: (Spurious emissions) - излучение на частоте или на частотах, расположенных за пределами необходимой ширины полосы частот, уровень которого может быть снижен без ущерба для соответствующей передачи сообщений. К побочным относят гармонические и паразитные излучения, интермодуляционные продукты (intermodulation products) и продукты преобразования частот (frequency conversion), но не включают внеполосное излучение.
