Нахождение функции ccdf для сигнала 16qam
Рисунок, приведенный выше, иллюстрирует процесс получения функции CCDF для не фильтрованного сигнала 16QAM.
Уровни мощности сигнала, которые принято откладывать по горизонтальной оси, выражаются в децибелах относительно средней мощности. Таким образом, на горизонтальной оси графика CCDF максимальное значение представляет собой пик (крест)-фактор сигнала, выраженный в дБ, а минимальное (0 дБ) значение – среднюю мощность исследуемого сигнала. Сами значения функции, откладываемые по вертикальной оси, выражаются в процентах или единицах вероятности превышения заданных уровней мощности сигнала.
Функция CCDF имеет строго индивидуальный вид для каждого из видов модуляции (рис…), что позволяет использовать ее для оценки качества формируемого сигнала. Любое повреждение целостности сигнала приводит к изменению вида функции. В отличие от использования величины вектора EVM, анализ вида CCDF позволяет не только оценить степень повреждения сигнала, но и указать на характер и источник этого повреждения.

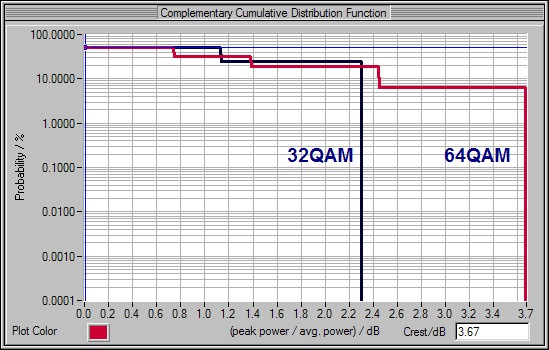

Интегральная функция распределения ccdf для сигналов 32qam (красный) и 16qam без использования предмодуляционной фильтрации
Использование предмодуляционного фильтра существенным образом изменяет вид не только векторной диаграммы, но и функции распределения уровней.

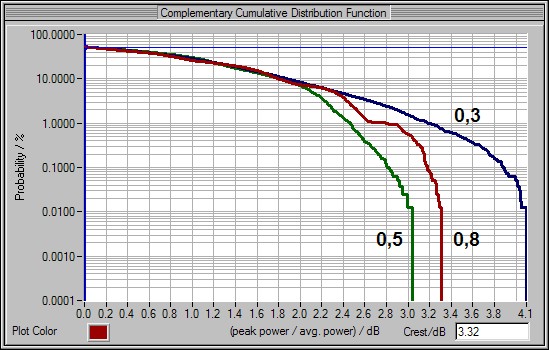

Изменение вида функции при использовании RRC фильтра с a=0,8; a=0,5 и a=0,3
Вид функции CCDF зависит от информационного наполнения сигнала, что для простого случая иллюстрирует рис. …, поэтому она может быть использована для комплексного тестирования трактов и каналов. Для этого необходимо знать канонический вид функции для тестируемого канала, зафиксировать и правильно интерпретировать отличия полученной функции CCDF от канонического вида.

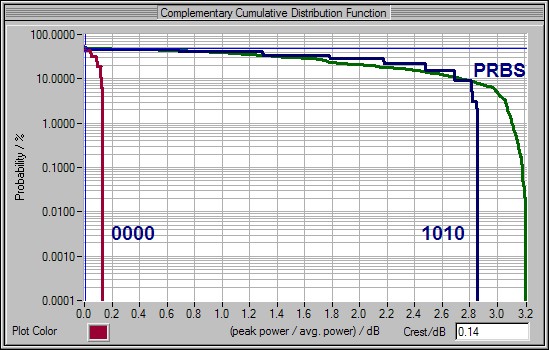

Зависимость функции CCDF модулированного сигнала EDGE от информационного содержания: PRBS9, последовательности «1010…» и «все 0»
№6(43-45) Особенности измерения РЧ параметров в современных системах связи. Измерение мощности в системах с множественным доступом. Тестирование многоантенных систем
1. Особенности измерения РЧ параметров в современных системах связи. Измерение мощности в системах с множественным доступом.
Коротко своими словами суть: чтобы изменить мощность в цифровых системах надо знать какая модуляция и какой протокол, т. е. в разных частях сигнала протоколом предусмотрена разная мощность, поэтому просто изменять среднюю мощность по всему сигналу смысла нет. В этом и есть особенность отличия измерения в цифр. системах от классических аналоговых.
Разработка, изготовление и развертывание базовых и мобильных станций требует качественно нового уровня измерения мощности, отличающегося от традиционного. С введением новых сигналов со сложной формой измерение мощности стало более сложным. Наиболее доступным и самым дешевым методом измерения импульсной мощности радиосигналов является использование измерителя мощности. Современные измерители способны определять различные виды мощности сигналов: среднюю, импульсную, пиковую.
Для CDMA-сигналов основным требованием является измерение средней мощности модулированного сигнала. Остальными характеристиками сигнала являются пиковая мощность и отношение пиковой к средней мощности. Измерения пиковой мощности осуществляются мгновенно. Измерения средней за период мощность модулированного сигнала, пиковая мощность и отношение пиковой к средней мощности CDMA и TDMA-сигналов являются основными требованиями для измерителей мощности в беспроводных системах передачи данных.
Типы измерения мощности, необходимые во многие цифровых системах:
Средняя мощность в пределах пакета («burst average») определяется измерением средней мощности внутри одного пакета (burst). Если активные таймслоты одного уровня мощности, то средняя мощность в пределах пакета не зависит от числа активных таймслотов. Во многих цифровых системах (например, GSM) мощность сигнала, передающегося от базовой станции к мобильной, меняется от таймслота к таймслоту. Если у всех таймслотов различный уровень мощности, то понятие средней мощности сигнала теряет смысл. Необходимо знать уровень мощности в каждом таймслоте. Тип «time-gated» используется, чтобы измерить среднюю мощность определенного фрагмента сигнала.
