ВОПРОСЫ К Экзамену
по дисциплине «Системное моделирование и CASE-технологии»
для студентов ПИ3,5з- 2 курс
Определение метода проектирования иус.
Информационно-управляющая система — это постоянно действующая система взаимосвязи людей, технических средств и методических приемов, предназначенная для сбора, классификации, анализа, оценки и распространения актуальной, своевременной и точной информации.
Метод проектирования - организационная совокупность процессов создания ряда моделей, которые описывают различные аспекты разрабатываемой системы с использованием четко определенной нотации.
Метод проектирования включает:
концепции и технологические основы (в качестве таких основ выступают структурный и объектно-ориентированный подходы),
нотации, используемые для построения моделей,
процедуры, определяющие практическое применение метода (это последовательность и правила построения модели, критерий, используемый для проверки результата).
Методы реализуются через конкретные технологии и поддерживающие их методики, стандарты и инструментальные средства.
Определение технологии проектирования иус.
Этапы проектирования ИУС включают:
1) анализ системы принятия решений, включающий определение всех типов решений, для принятия которых требуется информация на каждом уровне и в каждой функциональной области;
2) анализ информационных требований — определение типа информации, необходимой для принятия каждого решения;
3) агрегирование решений, т. е. группировка по задачам управления, для которых необходим определенный тип информации;
4) проектирование процесса обработки информации — системы сбора, хранения, передачи и модификации информации;
5) проектирование ИУС, системы контроля за ее работой и системы ее модернизации.
Технология проектирования определяется как совокупность трех составляющих:
-пошаговой процедуры, определяющей последовательность технологических операций проектирования;
-критериев и правил, используемых для оценки результатов выполнения технологических операций;

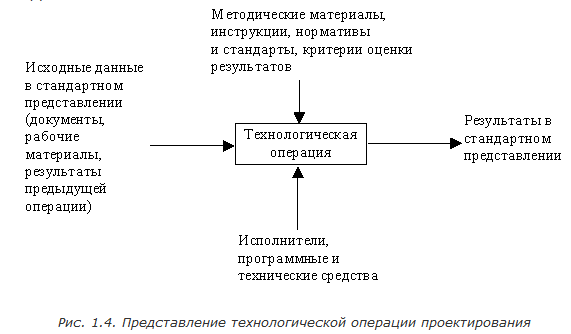

-нотаций (графических и текстовых средств), используемых для описания проектируемой системы.
Определение case-технологии.
CASE (Computer Aided Software Engineering) технологии - совокупность методов проектирования систем, а также набор инструментальных средств, позволяющих в наглядной форме моделировать предметную область, анализировать эту модель на всех стадиях разработки и сопровождения ИС и разрабатывать приложения в соответствии с информационными потребностями пользователей.

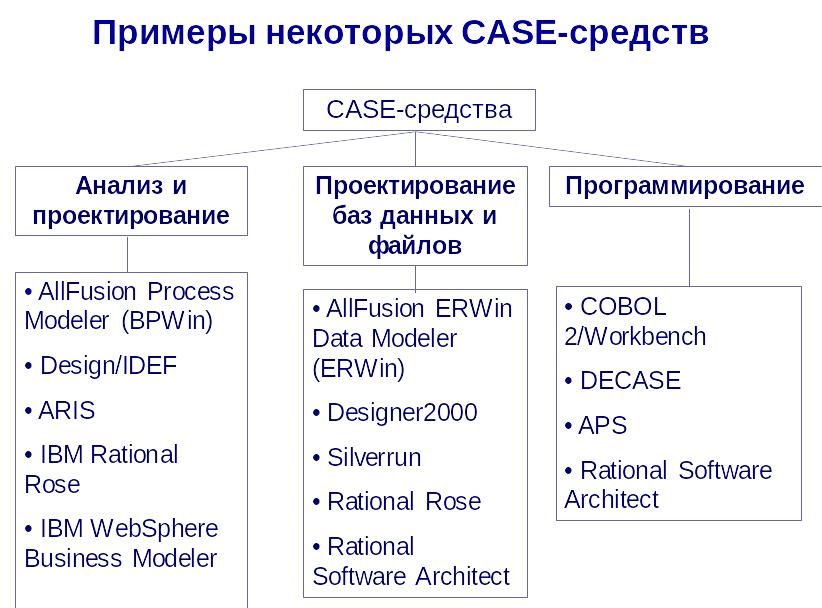

Case-технологии реализуются при помощи CASE-средств.
Понятие CASE-средства.
Нотация.
Нотация – совокупность графических объектов, используемых в модели. Нотации предназначены для описания структуры системы, элементов данных, этапов обработки и включают графы, диаграммы, таблицы, блок-схемы, формальные и естественные языки
Сущность структурного подхода.
Функционально-модульный (структурный) подход – основан на принципе функциональной декомпозиции
Система разбивается на функциональные подсистемы, которые, в свою очередь, делятся на подфункции, подфункции – на задачи и т.д. до конкретных процедур
Структурный подход к моделированию систем.
Базовые принципы структурного подхода
принцип «Разделяй и властвуй»
принцип иерархического упорядочивания
принцип абстрагирования
принцип непротиворечивости
принцип структурирования данных
Концепция методологии моделирования IDEF0.
В основе IDEF0-методологии лежат 4 основных понятия:
1) функциональный блок;
2) интерфейсная дуга (стрелка);
3) декомпозиция;
4) глоссарий.
Понятие функциональной модели.
Модель - полное описание системы с определенной точки зрения.
ИЛИ
Модель – это проекция реальности, взятая с определенными допущениями
Модель – искусственный объект, представляющий собой отображение (образ) системы и ее компонентов. Согласно [ 3 ], М моделирует А, если М отвечает на вопросы относительно А. Здесь М – модель, А – моделируемый объект (оригинал). Модель разрабатывают для понимания, анализа и принятия решений о реконструкции (реинжиниринге) или замене существующей, либо проектировании новой системы.
Функция: деятельность, процесс или преобразование (моделируемые блоком IDEF0), идентифицируемое глаголом или глагольной формой, которая описывает, что должно быть выполнено.
