Технические характеристики

Типоразмер редуктора	Номинальный момент на тихоходном валу, Н*м
	Передаточное отношение
	10	12,5	16	20	25	31,5	40	50	63	80	100
1Ц3Увк-100, 1Ц3Увкф-100	250
1Ц3Увк-125, 1Ц3Увкф-125	500
1Ц3Увк-160, 1Ц3Увкф-160	1000
1Ц3Увк-200, 1Ц3Увкф-200	2000
1Ц3Увк-250, 1Ц3Увкф-250		4000

Рис. Габаритные и присоединительные размеры

Редуктор цилиндрический трехступенчатый с зацеплением Новикова типа цтнд Технические характеристики

Параметр	Типоразмер
	ЦТНД-315	ЦТНД-400
Передаточное число, uном	50, 63, 80, 100, 125, 160
Крутящий момент, MT, Н*м	8300	17000
Радиальная консольная нагрузка, FT, Н	24000	30000
КПД,h	0,94

Рис. Габаритные и присоединительные размеры

Редуктор цилиндрический трехступенчатый с упорными кольцами типа ц3нк-450ж

Р едуктор Ц3НК-450Ж цилиндрический, трехступенчатый с зацеплением Новикова, со смазкой подшипников, осуществляемой из картера, предназначен для изменения крутящего момента и частоты вращения валов.

Нагрузка знакопеременная; вращение валов в любую сторону; частота вращения входного вала не более 1500 об./мин; может эксплуатироваться в условиях холодного климата. Пример условного обозначения редуктора типа Ц3НК-450Ж с передаточным числом 125, вариантом сборки 13: Ц3НК-450Ж-125-13 У1 ТУ2-ИБГУ-03-93.

Технические характеристики

Типоразмер редуктора		Ц3НК-450Ж
Номинальный крутящий момент на выходном валу, кН/м		33,0
Радиальная нагрузка, Н	входного вала	1250
	выходного вала	22400
Передаточное число	номинальное	63, 90, 125
	фактическое	61,6; 90,4; 123,2
Объем заливаемого масла, л		70
Масса, кг		1670

Рис. Габаритные и присоединительные размеры

Р едуктор трехступенчатый шевронный типа ц3ш-500

Редуктор Ц3Ш-500 цилиндрический, трехступенчатый с эвольвентным зацеплением, с симметрично расположенными относительно продольной оси шевронными колесами, со смазкой подшипников, осуществляемой из картера, предназначен для изменения крутящего момента и частоты вращения вала.

Редуктор эксплуатируется при следующих условиях: нагрузка знакопеременная; вращение валов в любую сторону; частота вращения входного вала не более 1500 об./мин.; климатическое исполнение У1 ГОСТ 15150-69, редуктор также может эксплуатироваться в условиях холодного климата макроклиматического района I1 по ГОСТ 16350-80.

Пример условного обозначения редукторов типа Ц3Ш-500 при заказе: Ц3Ш-500-160 У1 ТУ2-ИБГУ-03-93.

Р ис. Габаритные и присоединительные размеры редуктора

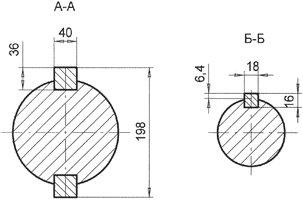

Рис. Размеры выходных концов валов
