Технические характеристики
РК-450 |
||||||||||
Передаточное число Номинальное Фактическое |
8 8,23 |
10 10,35 |
12,5 12,64 |
16,0 15,75 |
20,0 20,49 |
22,4 23,34 |
31,5 31,50 |
40,0 41,52 |
50,0 48,57 |
|
Частота вращения мин.-1 |
Режим работы |
Допускаемый крутящий момент на тихоходном валу редуктора, кгс/м |
||||||||
600 |
Особо легкий ПВ-15% ПВ-25% ПВ-40% |
2502 1843 1599 1355 |
2884 1968 1709 1450 |
3319 2194 1907 1621 |
3833 2344 2051 1733 |
3998 2380 2075 1770 |
3999 2393 2085 1777 |
4278 2451 2115 1803 |
4456 2350 2045 1740 |
4883 2442 2136 1793 |
750 |
Особо легкий ПВ-15% ПВ-25% ПВ-40% |
2295 1641 1426 1210 |
2625 1794 1562 1331 |
3052 1938 1678 1434 |
3555 2090 1816 1543 |
3882 2319 2026 1709 |
3910 2297 1996 1695 |
3240 2307 2000 1711 |
4395 2319 2002 1709 |
4578 2441 2106 1801 |
1000 |
Особо легкий ПВ-15% ПВ-25% ПВ-40% |
|
2289 1538 |
2690 1705 1488 1259 |
3150 1778 1553 1318 |
3754 1978 1721 1465 |
3753 1989 1743 1477 |
4066 2076 1817 1529 |
4253 2273 1980 1686 |
4486 2335 2014 1694 |
1250 |
Особо легкий ПВ-15% ПВ-25% ПВ-40% |
|
|
2381 1483 1300 1099 |
2813 1617 1406 1195 |
3369 1802 1582 1348 |
3610 1788 1559 1313 |
3968 1846 1615 1361 |
4190 2139 1875 1582 |
4358 2124 1868 1575 |
1500 |
Особо легкий ПВ-15% ПВ-25% ПВ-40% |
|
|
|
2588 1465 1270 1084 |
3113 1648 1440 1221 |
3350 1641 1422 1217 |
3845 1654 1442 1211 |
4028 1929 1685 1440 |
4303 1984 1709 1465 |
РК-500 |
||||||||||
600 |
Особо легкий ПВ-15% ПВ-25% ПВ-40% |
5127 2954 2563 2173 |
5188 3028 2686 2274 |
5436 3281 2861 2422 |
5738 3516 3052 2588 |
5829 3296 2869 2442 |
5777 3213 2803 2358 |
5960 3509 3028 2596 |
6287 3235 2808 2380 |
6485 3357 2937 2480 |
750 |
Особо легкий ПВ-15% ПВ-25% ПВ-40% |
4834 2578 2246 1904 |
5066 2881 2502 2124 |
5341 3052 3399 3198 |
5664 3399 2949 2344 |
5738 3198 2783 2368 |
5742 3172 2762 2352 |
6037 3384 2961 2500 |
6201 3223 2783 2368 |
6470 3557 2899 2427 |
1000 |
Особо легкий ПВ-15% ПВ-25% ПВ-40% |
|
|
5150 2701 2346 1991 |
5420 2827 2461 2095 |
5585 2966 2582 2197 |
5537 3035 2646 2256 |
5912 3317 2884 2451 |
6116 3149 2747 2344 |
6409 3342 2884 2472 |
1250 |
Особо легкий ПВ-15% ПВ-25% ПВ-40% |
|
|
|
|
5420 2871 2505 2124 |
5414 2822 2461 2101 |
5758 2930 2561 2192 |
6006 3076 2666 2256 |
6336 3259 2857 2417 |
1500 |
Особо легкий ПВ-15% ПВ-25% ПВ-40% |
|
|
|
|
|
5264 2543 2215 1877 |
5768 2634 2288 1942 |
5860 2979 2588 2197 |
6256 3143 2747 2319 |
РК-600 |
||||||||||
600 |
Особо легкий ПВ-15% ПВ-25% ПВ-40% |
5188 4334 3784 3174 |
5646 4654 4044 3433 |
6962 5150 4428 3815 |
8057 5493 4834 4102 |
9003 5646 4913 4181 |
9058 5674 4922 4170 |
9613 5816 5095 4278 |
9522 5554 4822 4089 |
10147 5722 4959 4273 |
750 |
Особо легкий ПВ-15% ПВ-25% ПВ-40% |
|
5188 4273 3723 3174 |
6409 4654 3967 3357 |
7422 4981 4297 3672 |
8667 5493 4785 4053 |
8887 5360 4676 3965 |
9613 5537 4768 4038 |
9473 5469 4785 4053 |
9946 5738 5005 4212 |
1000 |
Особо легкий ПВ-15% ПВ-25% ПВ-40% |
|
|
|
6592 4248 3662 3150 |
7782 4669 4028 3443 |
8306 4820 4204 3548 |
9085 4903 4268 3634 |
9156 5347 4651 3955 |
9613 5356 4761 4028 |
1250 |
Особо легкий ПВ-15% ПВ-25% ПВ-40% |
|
|
|
|
|
7383 4184 3610 3101 |
8883 4384 3784 3207 |
8789 4981 4395 3721 |
9339 5127 4395 3735 |
1500 |
Особо легкий ПВ-15% ПВ-25% ПВ-40% |
|
|
|
|
|
|
8556 3883 3384 2865 |
8545 4590 3980 3369 |
9156 4608 4028 3418 |
Примечание: при длительной работе редуктора с постоянной нагрузкой величина нагрузки должна быть уменьшена на 50% по сравнению с режимом ПВ-40% |
||||||||||
Р
ис.

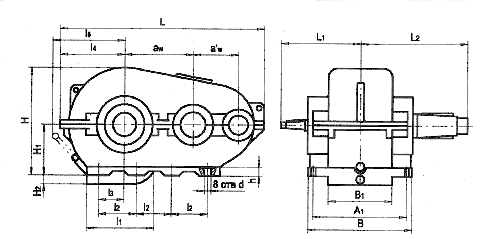

Габаритные и присоединительные размеры
Редукторы цилиндрические трехступенчатые вертикальные крановые типа 1Ц3Увк и 1Ц3Увкф
Р
едукторы
цилиндрические трехступенчатые
вертикальные типоразмеров 1Ц3Увк и
1Ц3Увкф предназначены для изменения
крутящих моментов и частот вращения.
Нагрузка постоянная и переменная по значению, одного направления и реверсивная; работа длительная или с периодическими остановками; вращение валов в любую сторону; частота вращения входного вала не должна превышать 1800 1/мин; атмосфера типов I и II по ГОСТ 15150 - 69 при запыленности воздуха не более 10 мг /куб.м.; климатические исполнения: У, Т для категорий размещения 1...3 и климатические исполнения УХЛ и О для категории размещения 4 по ГОСТ 15150-69.
Пример записи условного обозначения редукторов без фланца типа 1Ц3Увк с межосевым расстоянием 200 мм, передаточным числом 20, вариантом сборки 16, климатического исполнения У, категории размещения 1: редуктор 1Ц3Увк-200-20-16У1.
Пример записи условного обозначения фланцевых редукторов типа 1Ц3Увкф-125, -160, -200, -250 с межосевым расстоянием 200 мм, передаточным числом 20, вариантом сборки 37, с посадочным диаметром для двигателя 230, климатического исполнения У, категории размещения 1: редуктор 1Ц3Увкф-200-20-37-230У1.
