Министерство образования Российской Федерации
Красноярская государственная архитектурно-строительная академия
Кафедра Механизация и автоматизация строительства
СПРАВОЧНАЯ ИНФОРМАЦИЯ
для подбора элементов механических приводов
к лабораторным работам для студентов специальностей 290300 – «Промышленное и гражданское строительство», 290600 – «Производство строительных материалов, изделий и конструкций», 291000 – «Автомобильные дороги и аэродромы»
Красноярск
2003
Крановые электродвигатели и аппаратура
Краново-металлургические
электродвигатели переменного тока серии МТ
(5,0 – 30 кВт)
Двигатели предназначены для привода крановых и других механизмов, работающих в кратковременных и повторно-кратковременных режимах, в том числе с частыми пусками и электрическим торможением. Двигатели могут быть использованы также для механизмов длительного режима работы.
Двигатели предназначены для питания от сети 380 В, 50 Гц с тремя выведенными концами от обмотки статора, а также могут быть изготовлены на напряжение 220/380 и 380/660 В с шестью выведенными концами для соединения фаз в звезду или треугольник. По желанию заказчика изготавливаются двигатели на другие напряжения и частоты.
Двигатели MTF, MTH, МТИ изготавливаются с фазным ротором, двигатели MTKF, MTKH, МТКИ – с короткозамкнутым ротором одно- и двухскоростные.
Двигатели MT(K)F предназначены для умеренного климата (исполнение У1), двигатели МТ(К)Н предназначены для работ при повышенных температурах (исполнение У1), для тропического климата (исполнение Т1) и для холодного климата (исполнение ХЛ1).
Двигатели МТ(К)И имеют единое климатическое исполнение 01 и, имея определенные запасы по нагреву, допускают работу в условиях металлургического производства.
Охлаждение двигателей – внешний обдув (IC 0141). Степень защиты двигателей – IP 44, степень защиты коробки выводов и люка контактных колец двигателей - IP 54.
Конструктивное исполнение по способу монтажа (1М):
МТ(К) 311, 312:
- IМ1001, IМ1002 – горизонтальные, с одним и двумя цилиндрическим концами вала;
- IМ2001 - горизонтально-фланцевые с одним цилиндрическим концом вала;
- IМ2011, IМ2012 - вертикально-фланцевые с одним и двумя цилиндрическими концами вала.
МТ(К) 411, 411-М, МТ(К) 412,412-М:
- IМ1003, IМ1004 - горизонтальные, с одним и двумя коническими концами вала;
МТ(К )И225:
- IМ2003 - горизонтально-фланцевые с лапами, с одним коническим концом вала;
Двигатели МТ(К )И225 могут быть изготовлены с цилиндрическими концами вала в исполнении IM1001, IM1002, IM2001, IM2011, IM2012.
Двигатели MTF, MTKF, MTH, MTKH соответствуют ГОСтам и требованиям нормативных документов МЭК. По увязке шкалы мощностей с высотами оси вращения двигатели МТИ, МТКИ соответствуют стандартам CENELEC, DIN.
Двигатели типа МТ и МТИ имеют сертификаты соответствия по безопасности Госстандарта РФ, выпускаются согласно лицензии Госгорнадзора России.
Гарантийный срок службы со дня ввода в эксплуатацию:
- односкоростных двигателей МТ(К)F – 2,5 года;
- односкоростных двигателей МТ(К)Н – 3,0 года;
- двухскоростных двигателей МТКF(Н) – 2,5 года;
двигателей МТ(К)И – 2,0 года.

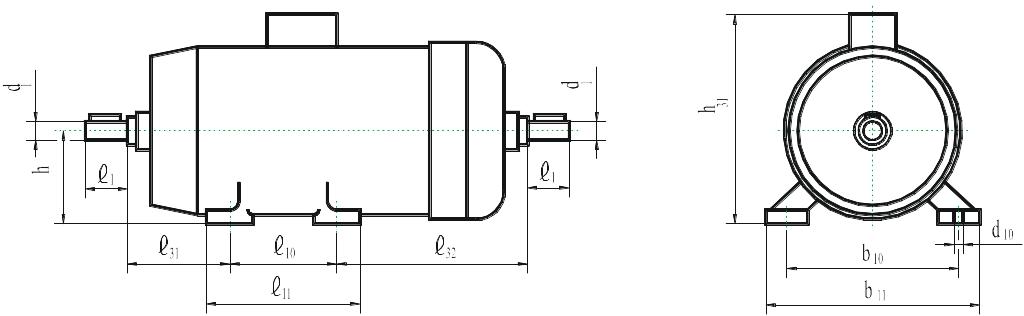

Общий вид электродвигателя
Основные параметры электродвигателей серии МТ
Тип двигателя |
Мощ-ность, Квт |
Частота вращения, мин –1 |
Режим работы |
Высота оси Вращения, Мм |
Масса для IM1001, кг |
MTF(H) 311-6 |
11,0 |
945 |
S3-40% |
180 |
180 |
MTF(H) 312-6 |
15,0 |
955 |
S3-40% |
180 |
220 |
MTF(H) 311-8 |
7,5 |
695 |
S3-40% |
180 |
180 |
MTF(H) 312-8 |
11,0 |
705 |
S3-40% |
180 |
220 |
MTKF(H) 311-6 |
11,0 |
910 |
S3-40% |
180 |
163 |
MTKF(H) 312-6 |
15,0 |
930 |
S3-40% |
180 |
205 |
MTKF(H) 311-8 |
7,5 |
690 |
S3-40% |
180 |
163 |
MTKF(H) 312-8 |
11,0 |
700 |
S3-40% |
180 |
205 |
|
|
|
|
|
|
MTF(H) 411-6 |
22,0 |
965 |
S3-40% |
225 |
280 |
MTF(H) 412-6 |
30,0 |
970 |
S3-40% |
225 |
345 |
MTF(H) 411-8 |
15,0 |
710 |
S3-40% |
225 |
280 |
MTF(H) 412-8 |
22,0 |
720 |
S3-40% |
225 |
345 |
|
|
|
|
|
|
MTKF(H) 411-6 |
22,0 |
935 |
S3-40% |
225 |
255 |
MTKF(H) 412-6 |
30,0 |
940 |
S3-40% |
225 |
315 |
MTKF(H) 411-8 |
15,0 |
695 |
S3-40% |
225 |
255 |
MTKF(H) 412-8 |
22,0 |
700 |
S3-40% |
225 |
315 |
|
|
|
|
|
|
MTKH 311-6/16 |
3,5 |
920 |
S3-40% |
180 |
159 |
|
1,1 |
290 |
S3-15% |
|
|
MTKH 312-6/16 |
5,0 |
925 |
S3-40% |
180 |
195 |
|
1,8 |
300 |
S3-15% |
|
|
MTKH 411-6/16 |
7,5 |
930 |
S3-40% |
225 |
255 |
|
2,4 |
300 |
S3-15% |
|
|
MTKH 412-6/16 |
11,0 |
940 |
S3-40% |
225 |
315 |
|
3,5 |
295 |
S3-15% |
|
|
MTKH 412-4/24 |
30,0 |
1375 |
S3-25% |
225 |
315 |
|
1,5 |
170 |
S3-15% |
|
|
MTKF(H) 411-4/24 |
6,3 |
1370 |
S3-25% |
225 |
240 |
|
0,8 |
200 |
S3-15% |
|
|
MTKF(H) 411-4/24 |
10,0 |
1360 |
S3-25% |
225 |
240 |
|
1,2 |
185 |
S3-15% |
|
|
MTKF(H) 412-4/24 |
15,0 |
1365 |
S3-25% |
225 |
300 |
|
1,5 |
175 |
S3-15% |
|
|
MTKF(H) 511-4/24 |
22,0 |
1395 |
S3-25% |
225 |
410 |
|
2,0 |
180 |
S3-15% |
|
|
MTИ 160М6 |
7,0 |
930 |
S3-40% |
160 |
138 |
МТИ 160L6 |
10,0 |
950 |
S3-40% |
160 |
166 |
МТКИ 160М6 |
7,0 |
905 |
S3-40% |
160 |
131 |
МТКИ 160L6 |
10,0 |
915 |
S3-40% |
160 |
159 |
МТИ 225 МА |
20 – 25 |
750 - 1000 |
S3 -15-40% |
225 |
310 |
МТИ 225 М8 |
25 – 39 |
750 - 1500 |
S3 -15-40% |
225 |
380 |
МТКИ 225 МА |
20 – 25 |
750 - 1000 |
S3 -15-40% |
225 |
285 |
МТКИ 225 М8 |
25 - 39 |
750 - 1500 |
S3 -15-40% |
225 |
345 |
|
Двигатели краново-металлургические 4МТМ, 4МТКМ 220/380, 230/400, 240/415, 380/660, 380, 400, 415, 500В, частота 50 Гц , ПВ 40% |
|||
Серия, тип |
Мощность, кВт |
Частота вращения, об/мин. |
Масса, кг. |
Цена |
4МТМ200LA8 |
15 |
720 |
275 |
21519,60р. |
4МТМ200LB8 |
22 |
715 |
305 |
23550,00р. |
4МТ200LA6 |
22 |
960 |
270 |
21519,60р. |
4МТ200LB6 |
30 |
960 |
300 |
23721,60р. |
4МТК200LA6 |
22 |
960 |
270 |
19980,00р. |
4МТК200LB6 |
30 |
960 |
300 |
21918,00р. |
4МТКМ200LA8 |
15 |
705 |
260 |
19980,00р. |
4МТКМ200LB8 |
22 |
700 |
290 |
21873,60р. |
4МТМ225М6 |
37 |
955 |
390 |
94770,00р. |
4МТМ225L6 |
55 |
955 |
490 |
95343,60р. |
4МТМ225М8 |
30 |
715 |
390 |
94770,00р. |
4МТМ225L8 |
37 |
725 |
470 |
95343,60р. |
4МТКМ225М6 |
37 |
930 |
360 |
91161,60р. |
4МТKM225L6 |
55 |
925 |
460 |
91814,40р. |
4МТKM225M8 |
30 |
700 |
360 |
91161,60р. |
4МТKM225L8 |
37 |
700 |
450 |
91814,40р. |
4МТM280L8 |
75 |
725 |
970 |
196825,00р. |
4МТM280M8 |
55 |
725 |
820 |
196825,00р. |
4МТM280S6 |
75 |
965 |
740 |
172300,00р. |
4МТM280L6 |
110 |
970 |
970 |
179480,00р. |
4МТM280S10 |
45 |
570 |
715 |
152558,00р. |
4МТM280M10 |
60 |
575 |
825 |
170864,00р. |
4МТM280L10 |
75 |
575 |
975 |
184097,00р. |
Редукторы цилиндрические двухступенчатые типа цднд и трехступенчатые типа цтнд
Редукторы цилиндрические двухступенчатые типа ЦДНД и трехступенчатые типа ЦТНД предназначены для изменения частоты вращения и крутящего момента.
Применяются в приводах конвейеров, элеваторов, питателей и других машин, эксплуатируемых на углеобогатительных фабриках.
Тип зубчатых передач – передачи Новикова цилиндрические с двумя линиями зацепления.
Технические характеристики
|
ЦДНД-200 |
ЦДНД-315 |
ЦДНД-400 |
ЦТНД-315 |
ЦТНД-400 |
ЦТНД-500 |
ЦТНД-630 |
Номинальная частота вращения входного вала, с-1 (об/мин) |
12,5–25 |
12,5–25 |
12,5–25 |
12,5–25 |
12,5–25 |
12,5–25 |
12,5–25 |
(750–1500) |
(750–1500) |
(750–1500) |
(750–1500) |
(750–1500) |
(750–1500) |
(750–1500) |
|
Передаточное число |
10; 12,5; 16; 20; 25; 31,5; 40 |
50; 63; 80; 100; 125; 160 |
|||||
Номинальный крутящий момент на выходном валу, Н•м |
2,1х103 |
7х103 |
1,4х104 |
8,3х103 |
1,7х104 |
2,85х104 |
5,2х104 |
Габаритные размеры, мм: |
|
||||||
длина |
685 |
1000 |
1265 |
1110 |
1385 |
1720 |
2130 |
ширина |
472 |
632 |
780 |
608 |
762 |
857 |
1082 |
высота |
412 |
635 |
820 |
640 |
820 |
985 |
1235 |
Масса, кг, не более: |
152 |
424 |
865 |
485 |
911 |
1448 |
2800 |
Редукторы червячные типа ч-80
Редукторы червячные одноступенчатые универсальные предназначены для изменения крутящих моментов и частоты вращения вала в качестве комплектующих в приводах машин, оборудования и механизмов.
Нагрузка постоянная и переменная, одного направления и реверсивная; работа с периодическими остановками и длительная до 24 часов в сутки; вращение валов в любую сторону; частота вращения входного вала не более 1800 об/мин; атмосфера типов I и II по ГОСТ 15150-69 при запыленности воздуха не более 10 мг/м3 ; климатические исполнения У,Т для категорий размещения 1-3 и климатические исполнения УХЛ и О для категорий размещения 4 по ГОСТ 15150-69
Технические характеристики
Модель |
Номинальный крутящий момент на тихоходном валу |
Номинальные передаточные числа |
Варианты сборок |
Исполнение выходных валов |
Масса (не более, кг) |
Ч 40 |
60...100 |
8; 10; 12,5; 16; 20; 25; 31,5; 40; 50; 63; 80 |
51; 52; 53; 56 |
Цилиндрический |
10 |
Ч 80 |
175...300 |
Цилиндрический |
30 |
||
Ч 100 |
360...500 |
Конический |
49 |
||
Ч 125 |
530...800 |
Конический |
73 |
||
1Ч 63А |
100...170 |
51; 52; 53; 56; 61; 62; 63; 66 |
Цилиндрический |
16 |
|
1Ч 160 |
1300...2360 |
Конический |
120 |
||
Ч2 160 |
2500...4000 |
100; 125; 160; 200; 250; 400; 630; 1000; 1600; 2500; 4000 |
51; 52; 53; 56 |
Конический |
145 |

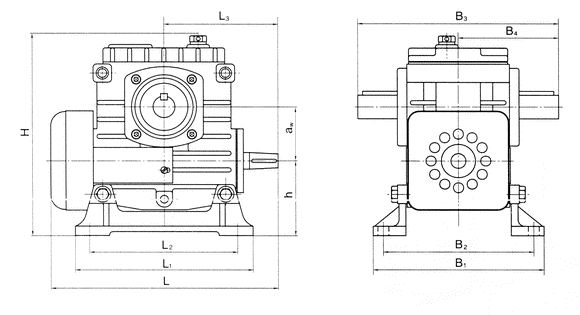

Рис. Габаритные и присоединительные размеры
Редукторы цилиндрические горизонтальные одноступенчатые типа
1ЦУ-100, 1ЦУ-160, 1ЦУ-200, 1ЦУ-250
Редукторы зубчатые цилиндрические одноступенчатые узкие горизонтальные общего назначения типа 1ЦУ предназначены для увеличения крутящих моментов и уменьшения частоты вращения и эксплуатации в макроклиматических районах с умеренным климатом (исполнение У), сухим и влажным тропическим климатом (исполнение Т), категорий размещения 1, 2, 3, 4 (работа на открытом воздухе, под навесом, в закрытых помещениях и в помещениях с регулируемым климатом) по ГОСТ 15150-69.
Нагрузка постоянная и переменная, одного направления и реверсивная; работа постоянная или с периодическими остановками; вращение валов в любую сторону, частота вращения быстроходного вала до 25 с-1 (1500 об/ мин.); внешняя среда - неагрессивная, невзрывоопасная. Пример условного обозначения цилиндрического одноступенчатого редуктора с межосевым расстоянием 200 мм, номинальным передаточным числом 2,5, вариантом сборки 12, климатического исполнения У и категории размещения 2: редуктор 1ЦУ-200-2,5-12У2.
