2.Электроразведка

Электрическая разведка, или электроразведка, является одним из основных разделов разведочной геофизики — науки, относящейся к циклу наук о Земле и занимающейся изучением геологического строения земной коры и глубинных зон нашей планеты. Методы электроразведки широко применяются как при геологоструктурных исследованиях и геологическом картировании, так и при поисках и разведке месторождений полезных ископаемых.

Методы электроразведки.

В электроразведке сейчас насчитывается свыше пятидесяти различных методов и модификаций, предназначенных как для глубинных исследований, так и для изучения верхней части разреза. В зависимости от принципа исследования их можно разделить на следующие группы: методы сопротивлений (методы постоянного тока) и электромагнитные методы. Рассмотрим сущность методов.

Методы сопротивлений.

Методы сопротивлений основаны на пропускании в земле с помощью пары электродов известного постоянного тока и измерении напряжения, вызванного этим током, с помощью другой пары электродов. Зная ток и напряжение, можно вычислить сопротивление, а с учетом конфигурации электродов можно установить, к какой части подповерхностного пространства это сопротивление относится. Увеличение разноса токовых электродов влечет увеличение глубинности исследования и является зондирующим фактором для вертикального электрического зондирования (ВЭЗ) (рис.6). Кроме ВЭЗ к группе относятся его модификации, основанные на измерении амплитуд и фаз поля вызванной поляризации, однополюсное комбинирование и дипольное электрическое зондирование, а также электропрофилирование , при котором разносы не меняются, а вся установка перемещается по профилю или площадке. В последние десятилетия метод сопротивлений применяется в модификации двух- и трехмерной томографии на постоянном токе. Методы сопротивлений не относятся к электромагнитным методам, т.к. хотя в реальности применяется не постоянный, а низкочастотный ток, но магнитное поле в данной группе методов не фигурирует. По данным методов сопротивлений можно узнать распределение в среде удельного сопротивления и вектора вызванной поляризации.Электромагнитные зондирования применяют главным образом при региональных, структурно-картировочных и разведочных исследованиях, когда ставятся задачи расчленения геологического разреза на слои и блоки, определения последовательности залегания пластов и картирования тектонических структур, в частности при поисках месторождений нефти и газа. Электротомография применяется для задач рудной разведки, экологических и инженерно-геологических задач.

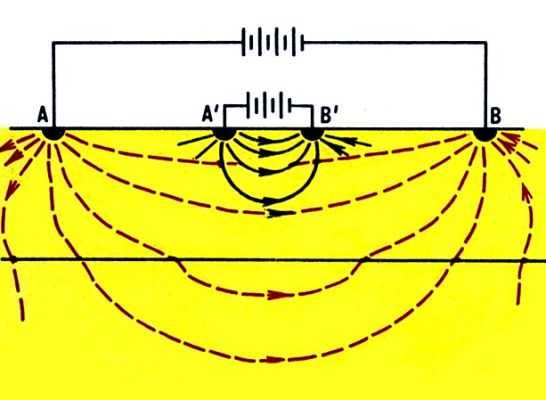

рис.6 Вертикальное электрическое зондирование

Индукционные методы.

К группе методов относится огромное количество различных модификаций, суть которых можно описать следующим образом. Под влиянием переменного электрического или магнитного поля в земле за счет феномена магнитной индукции возникает электромагнитное поле. Зная точно параметры источника поля, можно измерять различные электрические и магнитные компоненты индуцированного поля, восстанавливая по ним параметры среды. В отличие от методов сопротивлений, где зондирующим параметром является разнос, в индукционных методах кроме размеров установки глубинность зависит также от частоты тока в генераторе (подгруппа частотных зондирований — ЧЗ) или от времени регистрации после выключения тока в генераторе (подгруппа зондирований становлением поля — ЗС). Также к этой группе методов относится относительно новый метод зондирований вертикальными токами. При переносе по профилю или площади установки с постоянными размерами, частотой или временем, получают электромагнитные профилирования.

Математический аппарат обработки данных индукционной электроразведки гораздо сложнее методов сопротивлений. При работе в области высоких частот на сигнал влияет не только электропроводность среды, но также ее диэлектрическая и магнитная проницаемость.

Ввиду особенных условий выделяют в отдельную группу методы скважинной электроразведки, хотя методы геофизического исследования скважин (ГИС) не ограничиваются электроразведочными методами.

Скважинная электроразведка.

Скважинной электроразведкой называют способ объёмного изучения межскважинного пространства, основанный на возбуждении и изучении поля как внутри скважин, так и на поверхности земли, а также на электромагнитном просвечивании окружающей среды между скважинами, сюда относят все варианты электрического профилирования в скважинах, методы вызванной поляризации, естественного электрического, электрической корреляции, погруженных электродов , в том числе методы электрического и магнитного заряда, контактный и бесконтактный способы поляризационных кривых, а также все виды скважинного электромагнитного профилирования, основанные на изучении поля дипольного источники, незаземлённой петли, переходных процессов, радиоволновое просвечивание и др. Скважинные модификации применяют для поисков залежей полезных ископаемых в около скважинном и межскважинном пространствах, изучения формы, размеров и компонентного состава залежи, а также для увязки результатов наземных и скважинных наблюдений.
