Методы сейсморазведки.
Методы отраженных (МОВ) и преломленных (МПВ) волн являются основными сейсморазведочными методами.( рис.3, 4, 5)

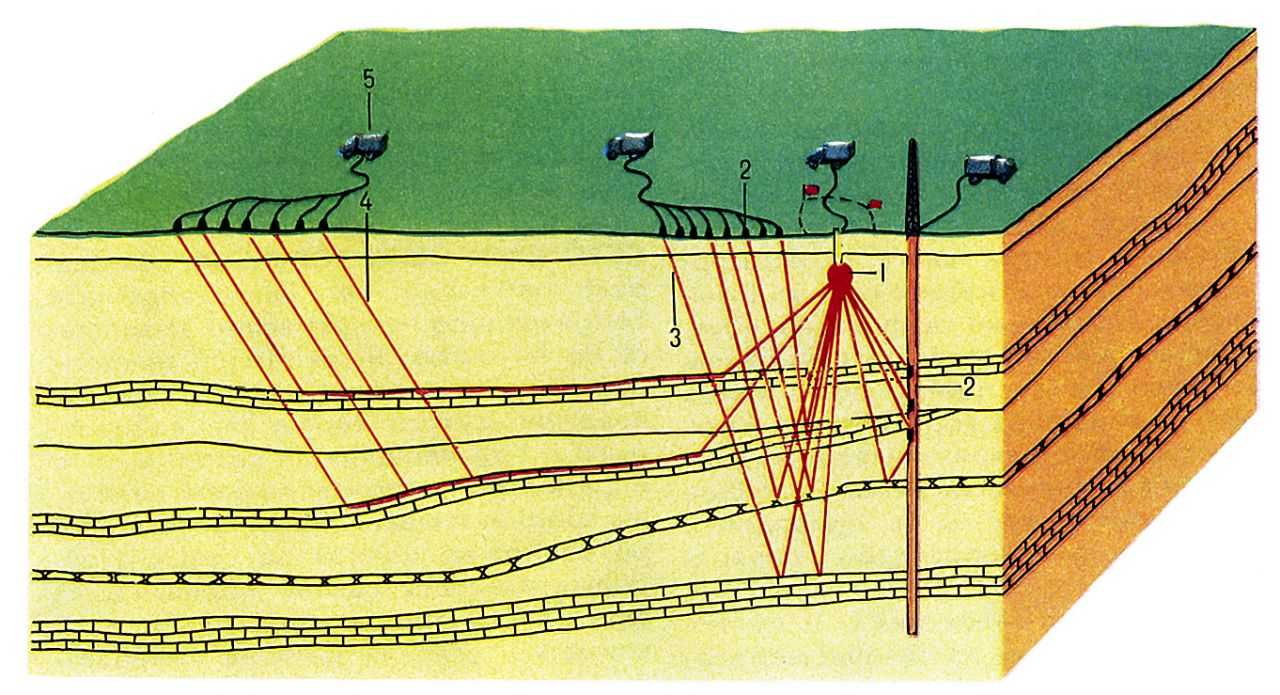

Рис.3 Cхема проведения сейсморазведочных работ: 1 - источники сейсмических волн; 2 - приёмники; 3 - отражённая волна; 4 - преломлённая волна; 5 - передвижная сейсморазведочная станция.
Рис. 4 Cейсмический разрез, полученный по способу ОГТ.
Рис. 5 Схема образования преломленных волн: 1 — прямая и проходящая волны; 2 — преломленная головная волна; 3 — преломленная рефрагированная волна; 4 — закритическая отраженная волна.
Основные особенности МОВ: сравнительно высокая разрешающая способность, т. е. возможность исследовать тонкослоистые среды; возможность регистрации отражений, независимо от того, увеличивается или уменьшается волновое сопротивление при переходе из верхней среды в нижнюю; возможность прослеживания при небольших расстояниях взрыв — прибор одновременно большого количества отражений в значительном интервале глубин: по годографам отраженных волн можно вычислять эффективную скорость, изучать ее распределение с глубиной и по площади, т. е. получить параметры, необходимые для определения положения сейсмических границ. Методика наблюдений в МОВ мало зависит от глубины исследования. Основной системой наблюдений, т. е. системой взаимного расположения пунктов взрыва и точек установки сейсмоприемников, в МОВ является непрерывное профилирование, обеспечивающее корреляцию отраженной волны по кинематическим признакам вдоль всего профиля. Применяется однократное, полуторное и двойное профилирование, реже — дискретное профилирование. Интерпретация в МОВ состоит из нескольких этапов. Производится выделение полезных отраженных волн и их корреляция по всем сейсмограммам, составляющим сейсмический профиль или систему профилей, и построение сейсмических годографов и корреляционных схем. По годографам вычисляются эффективные скорости (Vэф) сейсмических волн, отличающиеся от истинных скоростей в реальных средах вследствие неоднородности последних. Точность вычисления скоростей по годографам и построение графиков и карт эффективных и пластовых скоростей в основном зависит от скоростной характеристики среды. Для повышения точности используется сейсмокаротаж специальных параметрических скважин. Значительно ускоряет и облегчает интерпретацию возможность ввода получаемых в МОВ записей в аналоговые вычислительные машины. Результатом интерпретации данных МОВ являются сейсмические разрезы и карты опорных сейсмических горизонтов.
В преломленных волн расстояние от источника до первого приемника выбирается достаточно большим, чтобы фиксировать преломленную волну в первых вступлениях. Такой подход предполагает очень большие удаления от источника (до сотен км) при прослеживании глубокозалегающих границ.
В методе отраженных волн надо выявлять фазы, которые никогда не входят в первые вступления и обычно имеют малую амплитуду по сравнению с более интенсивными прямыми, преломленными и поверхностными волнами. Поэтому метод отраженных волн должен обладать возможностями для выделения отраженных волн на фоне многочисленных регулярных помех. Регистрация, как правило, ведется на малых удалениях от источника, не достигающих критического расстояния для отражающих границ. Поэтому для исследования более глубоких отражающих горизонтов нет необходимости увеличивать общий интервал расстояний, на котором ведется прием колебаний.
