Работа 4. Построение чертежа развёртки поверхности тела и руки
Цель работы: освоение методики построения чертежа развёртки поверхности тела и руки, разработанной на кафедре ИХПО РосЗИТЛП, изучение влияния особенностей телосложения фигуры на её плоскостную развёртку.
Пособия и инструменты: масштабная линейка (М 1:4), сантиметровая лента, циркуль, лекала, транспортир, треугольник, карандаши простые разной твёрдости, миллиметровая бумага 40 х 60 см., калькулятор.
Литература: [4].
Задание 1. Построение чертежа развёртки поверхности тела и руки типовой фигуры 164-96-102
Постройте чертёж развёртки поверхности тела и руки типовой женской фигуры в масштабе 1:4 на миллиметровой бумаге по методике, разработанной на кафедре ИХПО РосЗИТЛП.
Для построения чертежа развёртки поверхности тела и руки используют 34 размерных признака. Номенклатура размерных признаков приведена в таблице 4.1. и показана на рисунке 4.1. Методика построения чертежа развёртки приведена в таблице 4.2. В 4-й колонке таблицы 4.2. приведены расчёты участков чертежа на типовую фигуру 164-92-102. По этим значениям строят чертёжи развёртки поверхности тела и руки, показанные на рисунках 4.2 и 4.3.
Таблица 4.1
Измерения фигуры для построения чертежа развёртки поверхности тела фотометрическим способом
№ п/п |
Наименование размерного признака |
Условные обознач. |
Величина, см. |
1 |
2 |
3 |
4 |
|
|
|
|
|
Обхват груди третий |
О гIII |
96 |
|
Обхват талии |
О т |
75,6 |
|
Обхват бедер |
О б |
102 |
|
Обхват плеча |
О п |
30,2 |
|
Передне-задний диаметр руки |
d п-з.р |
11,1 |
|
Поперечный диаметр шеи |
d п.ш |
11,5 |
|
Передне-задний диаметр шеи |
d п-з.ш |
12,1 |
|
Длина спины до уровня лопаточной точки |
Д л |
19,1 |
|
Длина спины до уровня задних углов подмышечных впадин |
Д з.у |
19 |
|
Длина спины до уровня обхвата груди третьего |
Д г III с |
24,8 |
|
Длина спины до уровня линии талии |
Д т.с |
40,4 |
|
Длина спины от линии талии до линии бедер |
Д т.я |
20,5 |
|
Длина спины от точки основания шеи сзади до уровня колена |
Д ш.к |
96 |
|
Расстояние между лопаточной точкой и точкой основания шеи сзади (проекционное измерение) |
В л |
18 |
|
Расстояние между выступающими точками лопаток |
Ц л |
18,8 |
|
Ширина спины |
Ш с |
36,4 |
|
Ширина плеча |
Ш п |
13,3 |
|
Длина дуги через высшую точку плечевого сустава |
Д п.с |
31,7 |
|
Длина спереди от точки основания шеи спереди до уровня ОгIII |
Д ш. г III |
20,3 |
|
Длина спереди от сосковой точки до линии талии |
Д г III т |
16,2 |
|
Расстояние между выступающей точкой груди и точкой основания шеи спереди (проекционное) |
В ш г III |
17,2 |
|
Ширина груди вторая |
Ш г II |
40,6 |
|
Расстояние между сосковыми точками |
Ц г |
20,6 |
|
Глубина прогиба талии первая |
Г т I |
5,1 |
|
Глубина прогиба талии по боку |
Г б I |
1,3 |
|
Глубина прогиба талии спереди |
Г т.г |
3,4 |
|
Величина выступания ягодиц |
Г я |
0,3 |
|
Величина выступа бёдер |
Г бII |
2,7 |
|
Величина выступа живота |
Г ж |
1,7 |
|
Длина руки до локтя |
Д р.лок |
32,9 |
|
Длина руки до обхвата запястья |
Д р.зап |
56,2 |
|
Длина руки до уровня углов подмышечных впадин |
Д р.в |
11,6 |
|
Обхват запястья |
О зап |
16,1 |
|
Обхват локтя |
О лок |
25,2 |
|
Угол, образованными осями плеча и предплечья |
β |
164° |
|
|
|
|

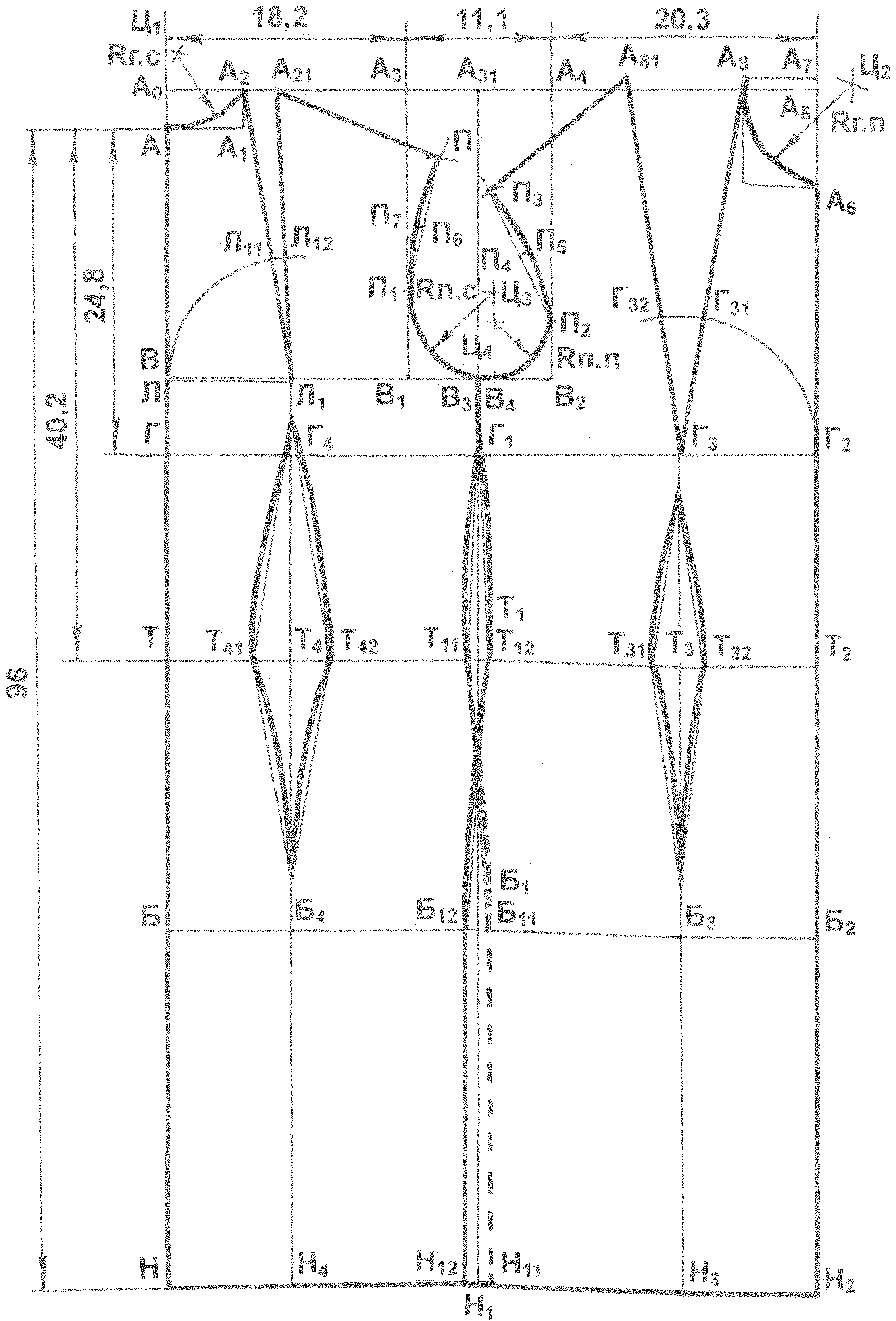

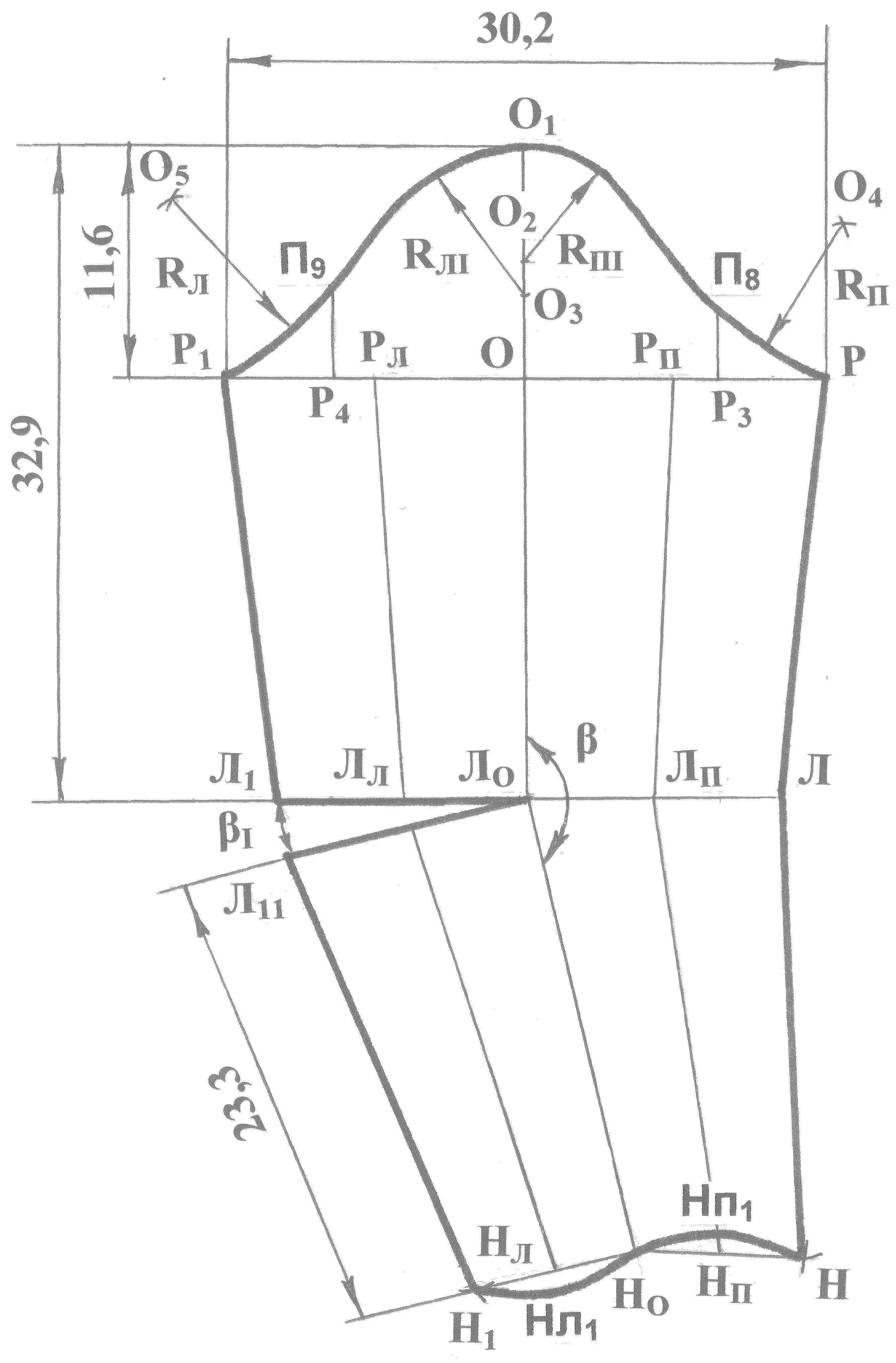

Рис. 4.1. Размерные признаки, необходимые для построения чертежа развёртки поверхности тела и руки
Таблица 4.2
Расчёт и построение чертежа развёртки поверхности тела и руки
№ п/п |
Наименование участка чертежа |
Расчётная формула |
Вели- чина, см |
1 |
2 |
3 |
4 |
|
Расчёт и построение сетки чертежа |
|
|
1. |
Точка пересечения осей координат |
А0 |
|
|
Из точки А0 проводят вертикальную линию вниз и горизонтальную линию вправо. На этих линиях откладывают уровни вертикальных и горизонтальных поясов фигуры, образующих сетку чертежа |
|
|
2. |
Уровень линии точки основания шеи сзади |
А0А = 0,25 • dп-з.ш |
3 |
3. |
Уровень линии лопаток |
АЛ = Дл |
19,1 |
4. |
Уровень линии заднего угла подмышечной впадины |
АВ = Дз.у |
19 |
5. |
Уровень линии груди |
АГ = ДгIIIс |
24,8 |
6. |
Уровень линии талии |
АТ = Дт.с |
40,4 |
7. |
Уровень линии бёдер |
ТБ = Дт.я |
20,5 |
8. |
Уровень линии колена |
АН = Дш.к |
96 |
9. |
Ширина основания шеи со стороны спины |
А0А2 = 0,5 • dп.ш |
5,8 |
|
Из точки А вправо проводят горизонтальную линию длиной равной А0А2. Из точки А2 вниз проводят вертикальную линию. Точку пересечения обозначают А1. |
|
|
10. |
Ширина спины |
А0А3 = 0,5 • Шс |
18,2 |
11. |
Ширина основания руки |
А3А4 = dп-з.р |
11,1 |
|
Из точки В вправо проводят горизонтальную линию длиной равной А0А4. Из точек А3 и А4 вниз проводят вертикальные линии до этой горизонтали. Точки пересечения обозначают соответственно В1 и В2. |
|
|
12. |
Положение вертикального уровня выступающей точки бедра |
А3А31 = 0,5 • dп-з.р |
5,6 |
|
Из точки А31 вниз проводят вертикальную линию до уровня линии колена. Из точек Т, Б и Н вправо проводят горизонтальные линии до этой вертикали. Точки пересечения обозначают соответственно Т1, Б1 и Н1. |
|
|
13. |
Ширина груди |
А4А5 = 0,5 • ШгII |
20,3 |
|
Из точки А5 вниз проводят вертикальную линию до уровня линии колена. Из точки Г вправо проводят горизонтальную линию. Точку пересечения обозначают Г2. |
|
Продолжение таблицы 4.2
1 |
2 |
3 |
4 |
14. |
Точка основания шеи спереди А6 |
Г2А6 = Дш.гIII |
20,3 |
15. |
Уровень точки основания шеи сбоку |
А6А7 = 0,75 • dп-з.ш – 1 |
8,1 |
16. |
Ширина основания шеи спереди |
А7А8 = 0,5 • dп.ш |
5,8 |
|
Из точек А7 и А6 влево проводят горизонтальные линии длиной равной А7А8. Из точки А8 вниз проводят вертикаль до пересечения с горизонталью из точки А6. |
|
|
17. |
Выступающая точка груди Г3 |
Г2Г3 = 0,5 • Цг |
10,3 |
18. |
Выступающая точка лопаток Л1 |
ЛЛ1 = 0,5 • Цл |
9,4 |
|
Из точки Л вправо проводят горизонтальную линию длиной ЛЛ1. Из точек Л1 и Г3 вниз проводят вертикальные линии до уровня линии колена. Пересечение вертикали из точки Л1 с горизонталями обозначают Г4, Т4, Б4 и Н4. |
|
|
19. |
Уровень линии талии со стороны переда |
Г2Т2 = ДгIIIт |
16,2 |
20. |
Уровень линии бёдер со стороны переда |
Т2Б2 = ТБ = Дт.я |
20,5 |
21. |
Уровень линии колена со стороны переда |
Б2Н2 = БН |
35,1 |
|
Через точки Т2, Б2 и Н2 влево проводят горизонтальные линии до вертикали из точки Г3. Точки пересечения обозначают соответственно Т3, Б3 и Н3. Точки Т3 и Т1, Б3 и Б1, Н3 и Н1 соединяют прямыми линиями. |
|
|
|
Расчет и построение развертки плечевого пояса Построение линии основания шеи спины, линии плеча и угла выпуклости лопаток
|
|
|
22. |
Центр радиуса линии основания шеи |
Ц1А = Ц1А2 = А0А2 |
5,8 |
|
Из точек А и А2 делают засечки радиусом Rг.с = А0А2. Точку пересечения обозначают Ц1. Линию основания шеи со стороны спины оформляют плавной радиальной кривой. Точки А2 и Л1 соединяют прямой линией. |
|
|
23. |
Дуга из точки Л1 |
Л1Л11 = ЛЛ1 |
9,4 |
|
Вверх от точки Л проводят дугу с центром в точке Л1 и длиной равной четверти окружности. Точку пересечения дуги с прямой А2Л1 обозначают Л11. |
|
|
24. |
Раствор угла выпуклости лопаток |
Л11Л12 = Дл – Вл |
1,1 |
|
Вправо от точки Л11 по дуге откладывают величину угла выпуклости лопаток Л11Л12. Из точки Л1 через точку Л12 вверх проводят прямую линиию, образующую правую сторону угла выпуклости лопаток. |
|
|
25. |
Уравнивание сторон угла |
Л1А2 = Л1А21 |
22,4 |
Продолжение таблицы 4.2
1 |
2 |
3 |
4 |
26. |
Плечевая точка спины |
А21П = Шп |
13,3 |
|
|
В1П = 0,5 • Дп.с + 1 |
16,9 |
|
Найденные величины откладывают в виде радиальных засечек с центром соответственно из точек А21 и В1. Точку пересечения засечек обозначают П. Точки А21 и П соединяют прямой линией. |
|
|
|
Построение линии основания шеи переда, линии плеча и угла выпуклости груди
|
|
|
27. |
Центр радиуса линии основания шеи |
Ц2А6 = Ц2А8 = А6А7 |
8,1 |
|
Из точек А6 и А8 делают засечки радиусом Rг.п = А6А7.Точку пересечения обозначают Ц2. Линию основания шеи со стороны переда оформляют плавной радиальной кривой. Точки Г3 и А8 соединяют прямой линией. |
|
|
28. |
Дуга из точки Г3 |
Г3Г31 = Г3Г2 |
10,3 |
|
Вверх от точки Г3 проводят дугу с центром в точке Г3 и длиной равной четверти окружности. Точку пересечения дуги с прямой А8Г3 обозначают Г31. |
|
|
29. |
Раствор угла выпуклости груди |
Г31Г32 = Дш.гIII – Вш.гIII |
3,1 |
30. |
Раствор угла выпуклости груди для нетиповых фигур |
Г31Г32 = Дш.гIII – Вш.гIII – 0,5…2,5 см |
– |
|
Влево от точки Г31 по дуге откладывают величину угла выпуклости груди Г31Г32. Из точки Г3 через точку Г32 вверх проводят прямую линиию, образующую левую сторону угла выпуклости груди. |
|
|
31. |
Уравнивание сторон угла |
Г3А8 = Г3А81 |
29 |
32. |
Плечевая точка переда П3 |
А81П3 = Шп |
13,3 |
|
|
В2П3 = 0,5 • Дп.с – 1 |
14,9 |
|
Найденные величины откладывают в виде радиальных засечек соответственно с центром из точек А81 и В2. Точку пересечения засечек обозначают П3. Точки А8 и П3 соединяют прямой линией. Если плечевая точка П3 располагается слева от вертикали, идущей из точки А31, тогда нужно сделать перерасчёт угла выпуклости груди с учётом поправочного значения (пункт 30). |
|
|
|
Построение линии основания руки |
|
|
33. |
Точки касания линии основания руки: |
|
|
|
горизонтали В1В2 – точка В4 |
В4В1 = 0,6 • dп-з.р |
6,7 |
|
вертикали А3В1 – точка П1 |
П1В1= 0,6 • dп-з.р |
6,7 |
|
вертикали А4В2 – точка П2 |
П2В2 = 0,4 • dп-з.р |
4,4 |
Продолжение таблицы 4.2
1 |
2 |
3 |
4 |
34. |
Вспомогательная точка П4 |
П3П4 = 0,5 • П3П2 |
5,5 |
35. |
Точка прогиба линии основания руки П5 |
П4П5 = 0,5 … 1,5см |
1 |
36. |
Вспомогательная точка П6 |
ПП6 = 0,5 • ПП11 |
5,2 |
37. |
Точка прогиба линии основания руки П7 |
П6П7 = 0,3 … 1см |
0,5 |
|
Точки П1 и П, П2 и П3 соединяют прямыми линиями, в середине которых восстанавливают перпендикуляры. Верхние части линии основания руки оформляют плавными вогнутыми кривыми, проходящими на спине через точки П, П7 и П11, на переде – через точки П3, П5 и П2. |
|
|
38. |
Центр радиуса линии основания руки Ц3 |
Ц3П1 = Ц3В4 = 0,6 • dп-з.р |
6,7 |
39. |
Центр радиуса линии основания руки Ц4 |
Ц4П2 = Ц4В4 = 0,4 • dп-з.р |
4,4 |
|
Из точек П1 и В4 делают засечки радиусом Rп.с = 0,6 • dп-з.р. Точку пересечения обозначают Ц3. Из точек П2 и В4 делают засечки радиусом Rп.п = 0,4 • dп-з.р. Точку пересечения обозначают Ц4. Нижнюю часть линии основания руки спины и переда оформляют радиальными кривыми. Линия основания руки проходит через точки П, П7, П1, В4, П2, П5 и П3. |
|
|
|
Расчёт и построение развёртки тазобедренного пояса тела |
|
|
40. |
Суммарная величина растворов углов вытачек по линии талии |
Σ Ут = А0А5 – 0,5 • От |
11,8 |
41. |
Суммарная величина прогибов тела по линии талии |
Σ Rт = Гт1 + Гб1 + Гт.г |
9,8 |
42. |
Часть суммарного раствора, приходящаяся на единицу прогиба |
Rпр = Σ Ут / Σ Rт |
1,2 |
43. |
Растворы углов талиевых вытачек: |
|
|
|
на спине Rс = Т41Т42 |
Rс = Rпр • Гт1 |
6,1 |
|
половина раствора угла вытачки на спине |
Т41Т4 = Т4Т42 = 0,5 • Rс |
3,1 |
|
в боковой части Rб = Т11Т12 |
Rб = Rпр • Гб1 |
1,6 |
|
половина раствора угла вытачки в боковой части |
Т11Т1 = Т1Т12 = 0,5 • Rб |
0,8 |
|
на передней части Rп = Т31Т32 |
Rп = Rпр • Гт.г |
4,1 |
|
половина раствора угла вытачки на передней части |
Т31Т3 = Т3Т32 = 0,5 • Rп |
2,1 |
44. |
Проверка суммы углов вытачек |
Σ Ут = Rс + Rб + Rп |
11,8 |
|
Расчёт справедлив только для тех фигур, у которых имеются прогибы тела по линии талии на всех участках: спины, бока и переда. Найденные величины растворов углов вытачек Rс, |
|
Продолжение таблицы 4.2
1 |
2 |
3 |
4 |
|
Rб и Rп откладывают по половине раствора в обе стороны соответственно от точек Т4, Т1 и Т3. Вершины углов вытачек на спине не доходят до линии лопаток на 2-3 см, со стороны бока располагаются ниже линии углов подмышечных впадин на 2-3 см, спереди – ниже линии груди на 2-3 см. Стороны вытачек оформляют прямыми или дугообразными линиями, повторяющими пластику очертаний тела на соответствующем участке. Если на каком-либо участке наблюдается нулевой прогиб тела, тогда вытачку не строят. |
|
|
45. |
Суммарная величина расширения по линии бёдер |
Σ Вб = 0,5 • Об –А0А5 |
1,4 |
46. |
Суммарная величина выступов тела по линии бёдер |
Σ Rб = Гя + ГбII + Гж |
4,7 |
47. |
Часть суммарного раствора, приходящаяся на единицу выступа |
Rрб = Σ Вб / Σ Rб |
0,3 |
48. |
Величина расширения по линии бёдер: |
|
|
|
на спине Вс = Б41Б42 |
Вс = Rрб • Гя |
– |
|
половина величины расширения на спине |
Б41Б4 = Б4Б42 = 0,5 • Вс |
– |
|
в боковой части Вб = Б11Б12 |
Вб = Rрб • ГбII |
1,4 |
|
половина величины расширения в боковой части |
Б11Б1 = Б1Б12 = 0,5 • Вс |
0,7 |
|
на передней части Вп = Б31Б32 |
Вп = Rрб • Гж |
– |
|
половина величины расширения на передней части |
Б31Б3 = Б3Б32 = 0,5 • Вс |
– |
49. |
Проверка суммы расширений |
Σ Вб = Вс + Вб + Вп |
1,4 |
|
Расчёт справедлив только для тех фигур, у которых имеются выступы тела по линии бёдер на всех участках: спины, бока и переда. Найденные величины расширений Вс, Вб и Вп откладывают по половине раствора в обе стороны соответственно от точек Б4, Б1 и Б3. Линии расширений на участке между линиями талии и бёдер оформляют выпуклыми дугами в соответствии с пластикой ягодиц, бёдер и живота. Если на каком-либо участке наблюдается нулевой выступ тела, тогда расширение по линии бёдер не делают. |
|
|
50. |
Величина расширения по линии низа: |
|
|
|
на спине |
Н41Н42 = Б41Б42 |
– |
|
в боковой части |
Н11Н12 = Б11Б12 |
1,4 |
|
на передней части |
Н31Н32 = Б31Б32 |
– |
|
Точки Б41 и Н41, Б42 и Н42, Б11 и Н11, Б12 и Н12, Б31 и Н31, Б32 и Н32 соединяют прямыми линиями. |
|
Продолжение таблицы 4.2
1 |
2 |
3 |
4 |
|
Расчёт и построение развёртки руки
|
|
|
51. |
Точка пересечения осей координат |
О |
|
|
Через точку О проводят вертикальные линии вверх и вниз, влево и вправо. |
|
|
52. |
Ширина руки на уровне обхвата плеча |
Р1Р = Оп |
30,2 |
53. |
Ширина передней и локтевой частей руки на линии обхвата плеча |
ОР = ОР1 = 0,5 • Оп |
15,1 |
54. |
Ширина локтевого переката |
Р1Рл = 0,25 • Оп |
7,6 |
55. |
Ширина переднего переката |
РРп = 0,25 • Оп |
7,6 |
|
На горизонтали из точки О откладывают отрезки, равные ширине руки, ширине локтевого и переднего переката на линии обхвата плеча. |
|
|
56. |
Высота верхней точки линии основания руки |
ОО1 = Др.в |
11,6 |
57. |
Уровень линии локтя |
О1Л0 = Др.лок |
32,9 |
58. |
Ширина руки на уровне обхвата локтя |
Л1Л = Олок |
25,2 |
59. |
Ширина передней и локтевой частей руки на линии локтя |
Л1Л0 = Л0Л = 0,5 • Олок |
12,6 |
60. |
Ширина локтевого переката на линии локтя |
Л1Лл = ЛлЛ0 = 0,25 • Олок |
6,3 |
61. |
Ширина переднего переката на линии локтя |
Л0Лп = ЛпЛ = 0,25 • Олок |
6,3 |
|
Через точку Л0 проводят горизонтальную линию влево и вправо. На ней откладывают отрезки, равные ширине руки, ширине локтевого и переднего переката на линии локтя. Точки Р1 и Л1, Рл и Лл, Рп и Лп, Р и Л соединяют прямыми линиями. |
|
|
62. |
Угол изгиба руки в локте β |
β = ОЛ0Н0 |
164º |
63. |
Угол локтевой вытачки β1 |
β1 = Л1Л0Л11 = 180º – β |
16º |
|
Угол изгиба руки в локте (β) откладывают по часовой стрелке относительно оси Л0О и центра вращения – точки Л0. Угол локтевой вытачки (β1) откладывают против часовой стрелки относительно оси Л0Л и центра вращения – точки Л0. |
|
|
64. |
Уравнивание сторон локтевой вытачки |
Л0Л1 = Л0Л11 |
12,6 |
65. |
Уровень линии обхвата запястья |
Л0Н0 = Др.зап – Др.лок |
23,3 |
66. |
Ширина руки на уровне обхвата запястья |
Н1Н = Озап |
16,1 |
67. |
Ширина передней и локтевой частей руки на линии запястья |
Н1Н0 = Н0Н = 0,5 • Озап |
8,1 |
Продолжение таблицы 4.2
1 |
2 |
3 |
4 |
68. |
Ширина локтевого переката на линии запястья |
Н1Нл = НлН0 = 0,25 • Озап |
4 |
69. |
Ширина переднего переката на линии запястья |
Н0Нп = НпН = 0,25 • Озап |
4 |
|
Из точки Н0 влево и вправо циркулем делают засечки радиусом Rн = 0,5 Озап. Из точек Л11 и Л делают засечки радиусом RнI = Л0Н0. Точки пересечения обозначают Н1 и Н. Точки Н1 и Н0, Н0 и Н соединяют прямыми линиями. На этих линиях вправо и влево от точки Н0 откладывают отрезки Н0Нл = Н0Нп = 0,25 Озап. Точки Л11 и Н1, Лл и Нл, Лп и Нп, Л и Н соединяют прямыми линиями. |
|
|
70. |
Прогиб линии запястья на уровне локтевого и переднего переката |
НлНл1= 0,5…1 см НпНп1 = 0,5…1 см |
1 1 |
|
Вниз от точки Нл и вверх от точки Нп откладывают отрезки, равные 0,5…1,0 см. Линию запястья оформляют плавной кривой, соединяя точки Н1, Нл1, Н0, Нп1 и Н. |
|
|
71. |
Вспомогательные точки Р3 и Р4 |
Р1Р4=Р3Р=0,5•dп-з.р |
5,6 |
72. |
Передняя надсечка П8 |
Р3П8 = 0,3 • dп-з.р |
3,3 |
73. |
Радиус нижней передней части линии основания руки |
Rп = 0,25 • Оп Rп = РО4 = П8О4 |
7,6 7,6 |
74. |
Локтевая надсечка П9 |
Р4П9 = 0,4 • dп-з.р |
4,4 |
75. |
Радиус нижней локтевой части линии основания руки |
Rл = 0,3 • Оп Rл = Р1О5 = П9О5 |
9,1 9,1 |
|
Из точек Р3 и Р4 вверх откладывают отрезки Р3П8 и Р4П9. Из точек Р и П8 делают циркулем засечки радиусом Rп, их пересечение – точка О4. Из центра в точке О4 радиусом Rп проводят дугу нижней передней части линии основания руки между точками Р и П8. Из точек Р1 и П9 делают циркулем засечки радиусом Rл, их пересечение – точка О5. Из центра в точке О5 радиусом Rл проводят дугу нижней локтевой части линии основания руки между точками Р1 и П9. |
|
|
76. |
Центр радиуса дуги верхней передней части линии основания руки |
О1О2 = 0,2 • Оп |
6 |
77. |
Центр радиуса дуги верхней локтевой части линии основания руки |
О1О3 = 0,25 • Оп |
7,6 |
|
Вниз от точки О1 откладывают отрезки О1О2 и О1О3. Из центра в точке О2 радиусом Rп1 = О1О2проводят дугу верхней передней части линии основания руки. Из центра в точке О3 радиусом Rл1 = О1О3 проводят дугу верхней локтевой части линии основания руки. Дуги верхних и нижних окружностей соединяют касательными. |
|
Рис. 4.2. Чертёж развёртки поверхности тела
Рис. 4.3. Чертёж развёртки поверхности руки
