Тема 3.2 .Машины для подготовительных работ

ВОПРОСЫ:

К состав работ по подготовке строительной полосы вдоль трассы будущего магистрального трубопровода входят валка леса, корчевка пней и кустарника, удаление крупных камней, срезка бугров и за­сыпка впадин землей, сооружение полок на склонах, возведение насыпей на болотах и т. д. Это делается для того, чтобы обеспечить последующую нормальную работу специальных строительных машин. Сейчас наиболее трудоемкие из этих видов строительных работ механизированы и выполняются при помощи высокопроизводитель­ных машин, представляющих собой навесное оборудование на трак- юры: бульдозеров, кусторезов, корчевателей-собирателей и рыхли­телей. Эти строительные машины общего назначения применяются также при строительстве дорог, прокладке просек, мелиоративных работах и т. д.

БУЛЬДОЗЕРЫ

Бульдозер — основная машина для подготовительных работ

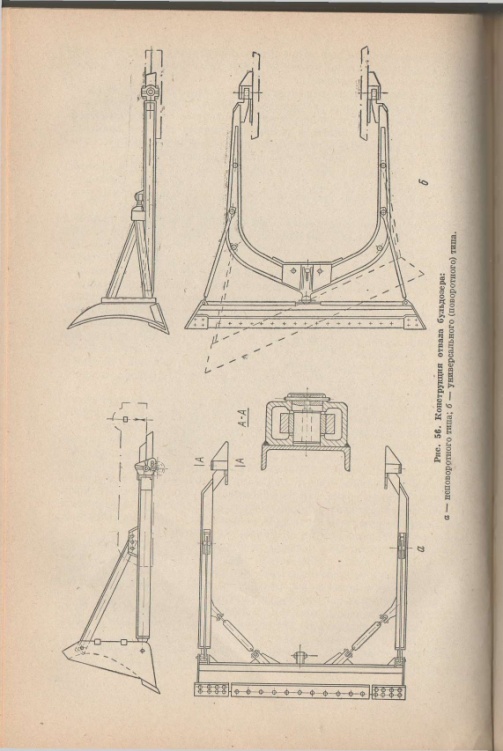

По способу установки отвала относительно оси трактора разли­чают бульдозеры неповоротные и универсальные (поворотные).

Неповоротными называются бульдозеры, у которых отвал распо­лагается только перпендикулярно оси трактора, а универсаль­ными, — когда отвал может быть установлен как перпендикулярно оси трактора, так и под другим углом к ней, а также повернут в вер­тикальной плоскости под углом 5—6° (изменение угла резания

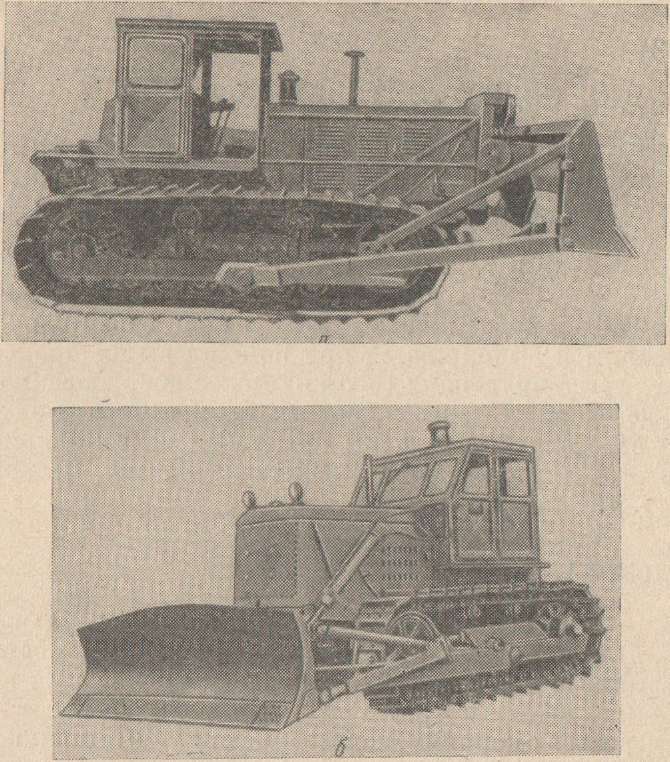

Рис. 55. Бульдозер: а — с канатоблочной системой управления отвалом; б — с гидравлическим управлением отвалом.

При гидравлическом управлении отвал бульдозера поднимается I идроцилиндрами, питаемыми . рабочей жидкостью под давлением in насоса, приводимого в действие двигателем трактора, а опускается под действием своего веса и напорного усилия гидродилиндров, пере- дшощих на отвал часть веса трактора

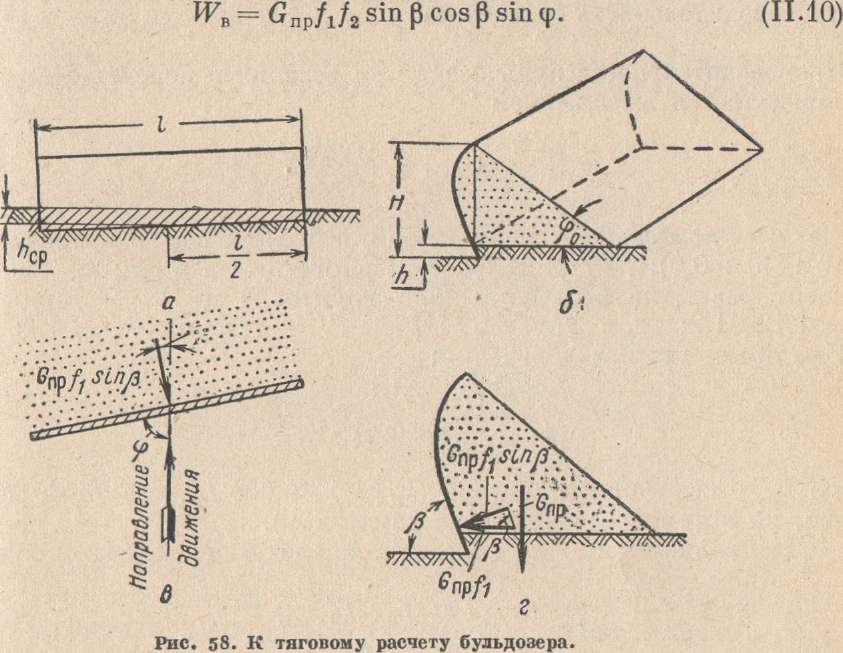

Тяговый расчет бульдозера

Сопротивление грунта резанию и перемещению преодолевается тяго­вым усилием бульдозера, которое должно быть несколько больше суммы всех возникающих сопротивлений

КУСТОРЕЗЫ

Рис. 60. Схема сил, возни­кающих при срезании ку­сторезом дерева.

Управление кусторезом при валке деревьев требует от трактори­ста определенных навыков и большого внимания к соблюдению пра­вил техники безопасности.

КОРЧЕВАТЕЛИ-СОБИРАТЕЛИ

Корчеватели-собиратели предназначены для корчевания и уборки со строительной полосы пней, корней, камней, кустарника и мелкого леса, срезанного кусторезами или другими машинами

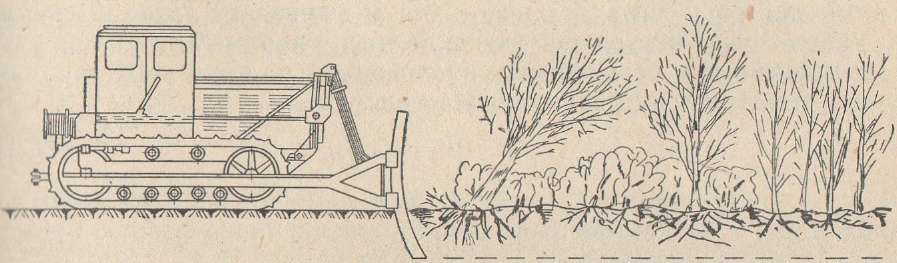

Рис. 62. Схема работы корчевателя-собирателя.

.

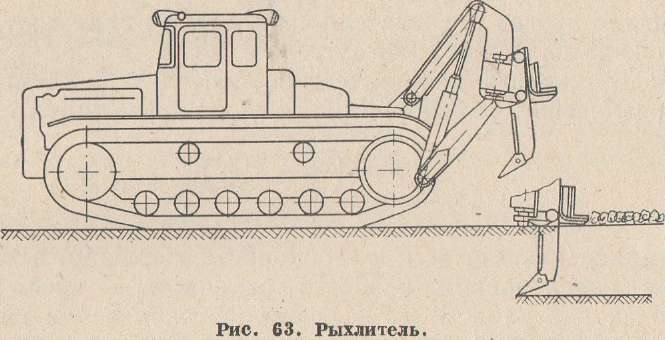

РЫХЛИТЕЛИ

Рыхлители предназначены для предварительной разработки плот­ных и мерзлых грунтов, заключающейся в разрушении этих грунтов на куски, подлежащие дальнейшей разработке будьдозерами, экс­каваторами, скреперами и другими машинами, в комплексе с кото­рыми работают рыхлители.

Рыхлители также удаляют из грунта крупные камни, выкорче­вывают пни, взламывают дорожные покрытия при ремонте дорог.

Глубина рыхления достигаат 1000 мм и более

МАШИНЫ ЦИКЛИЧЕСКОГО ДЕЙСТВИЯ ДЛЯ РАЗРАБОТКИ ТРАНШЕЙ И КОТЛОВАНОВ

ОБЩИЕ СВЕДЕНИЯ ОБ ОДНОКОВШОВЫХ УНИВЕРСАЛЬНЫХ ЭКСКАВАТОРАХ

Одноковшовые экскаваторы представляют собой машины, предна­значенные для разработки траншей и котлованов. Название «экска- патор» происходит от латинских слов «еж» и «caveo», что значит «вы- клиыватель». Одноковшовые экскаваторы являются машинами обще- | троительного назначения, применяемыми при строительстве маги­стральных трубопроводов.

Рабочий процесс экскаватора состоит из следующих операций: рабочего хода (копания) ковша, поворота стрелы и выгрузки ковша, холостого (обратного) хода ковша и перемещения самого экскаватора по море разработки траншеи.

Рабочее, силовое и вспомогательное оборудование, основнлн часть трансмиссии, механизмы управления, а также кузов экскаиа» тора расположены на платформе. Она опирается на ходовую часть экскаватора при помощи опорно-поворотного устройства и. может поворачиваться в горизонтальной плоскости.

Экскаватор, оборудованный грейфером, применяется для рытья нешироких, но глубоких котлованов, для работ под водой и при Погрузке или разгрузке сыпучих материалов.

Рис. 64. Виды навесного оборудования одноковшового универсального экскаватора:

а — прямая лопата; б — обратная лопата; в — драглайн; г — кран; д — грейфер; е — струг; ж — копер; е — башенный кран; и — боковой драглайн; к — клин- баба; л — планировщик откосов; м — корчеватель.

Экскаватор, оборудованный стругом или скребковым засыпате- лом, используется для планировочных работ и засыпки траншей.

Экскаватор с оборудованием копра применяется для забивки спай и шпунта. С целью использования экскаватора на монтаже сооружений из сборных конструкций его снабжают оборудованием башенного крана.

Оборудование бокового (косого) драглайна используется для очи стки траншей от снега или обвалившегося грунта.

Экскаватор, оборудованный клин-бабой и дизель-молотом с или ном применяется для рыхления мерзлого грунта при земляных рабо тах в зимнее время.

Экскаватор с оборудованием планировщика откоса предназначен для планировки откосов насыпей автомобильных и железных дорог.

Экскаватор, оборудованный корчевателем, используется длякор чевки пней при подготовительных работах по подготовке строитель ной полосы

РАБОЧЕЕ ОБОРУДОВАНИЕ ОБРАТНОЙ ЛОПАТЫ

Оборудование обратной лопаты предназначено для разработки грун­та ниже опорной поверхности экскаватора. Этим объясняется широ­кое применение его для разработки траншей при строительстве ма­гистральных трубопроводов

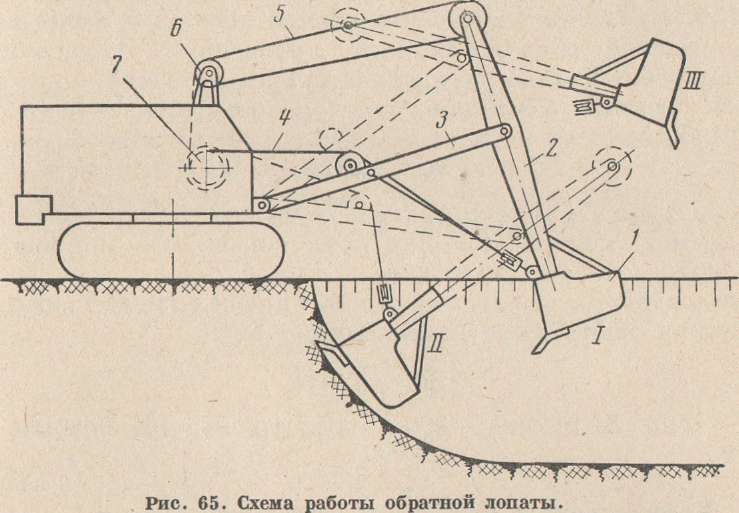

Оборудование обратной лопаты состоит из стрелы 3, рукояти 2, кошка 1 и дополнительной стойки 6

РАБОЧЕЕ ОБОРУДОВАНИЕ ДРАГЛАЙНА

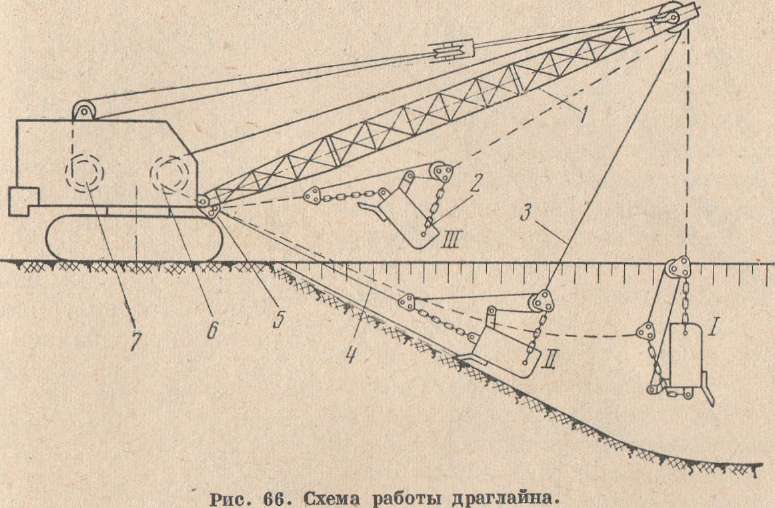

Оборудование драглайна предназначено для выполнения тех же работ, что и обратная лопата. В нем соединение ковша с остальными | чементами экскаватора выполнено гибким, что ограничивает при­менение оборудования этого типа в тяжелых грунтовых условиях, однако позволяет разрабатывать более глубокие траншеи и котло­ваны и увеличивает радиус выгрузки грунта. Оборудование драглайна включает более длинную, чем у обрат­ной лопаты, стрелу 1 (рис. 66), выполненную в виде легкой фермы, ковша 2, подвешенного к стреле на подъемном канате 3, проходящем через блок в головной части стрелы на подъемный барабан лебедки 6, п соединенный тяговым канатом 4 с тяговым барабаном той же ле­бедки. По пути па барабан лебедки тяговый канат проходит через обойму направляющих блоков 5.

Рис. 67. Ковши драглайна:

• с зубьями; б — с режущей кромкой.

РАБОЧЕЕ ОБОРУДОВАНИЕ ГРЕЙФЕРА

Трейфер применяется реже, чем обратная лопата и драглайн, ввиду меньшей производительности. Например, при одинаковой емкости ковша он примерно в два раза менее производителен, чем драглайн

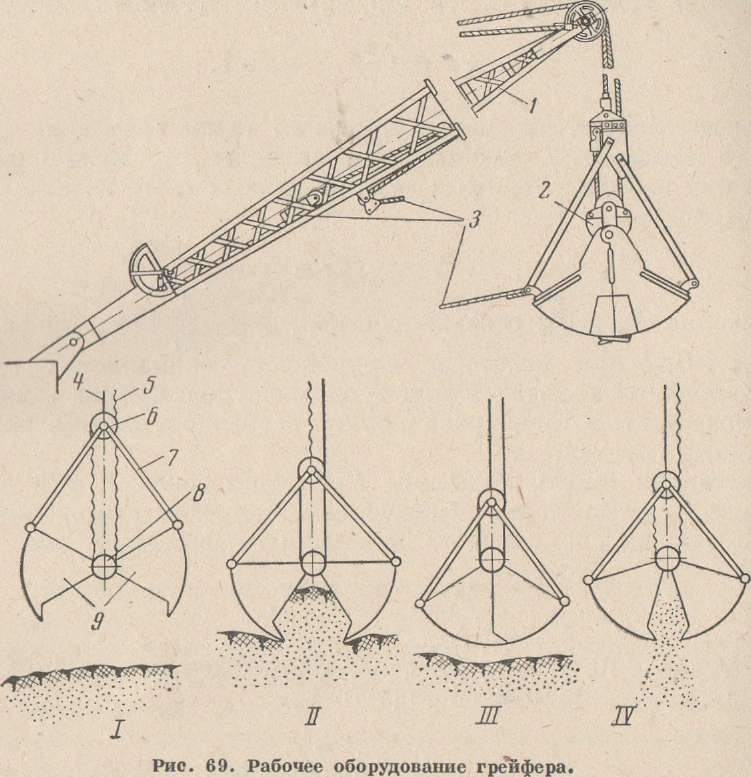

Оборудование грейфера состоит из стрелы 1, ковша 2 и оттяжною устройства 3

Ковш состоит из челюстей 9, оснащенных режущими инструмен­тами-зубьями, нижней обоймы полиспаста 8, корпус которой шар- нирно соединен с челюстями, верхней обоймы полиспаста 6 и жестких металлических тяг 7, соединяющих верхнюю обойму с челюстям» при помощи шарниров, расположенных по концам тяг
