9.4 Обозначения шероховатости поверхности на чертежах

Это второй этап работы, при выполнении которого конструктор должен руководствоваться правилами нанесения шероховатости поверхностей на чертежах изделий всех отраслей промышленности, изложенными в ГОСТ 2.309-73, и указать соответствующие числовые значения параметров в соответствии с ГОСТ 2789-73.

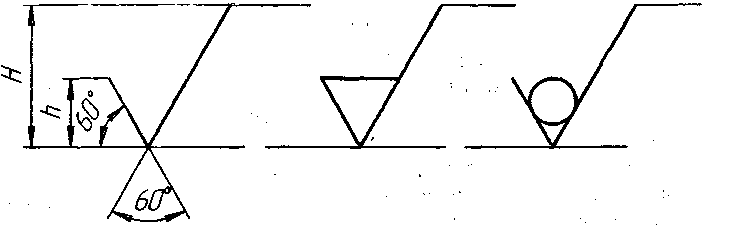

В обозначении шероховатости поверхности применяют три зна­ка (рис.9.2). Высота левой ветви знака должна быть приблизительно равна применяемой на чертеже высоте цифр размерных чисел, т.е. для учебных целей около 5 мм. Высота правой ветви //равна от 1,5h до 5h. Толщина линий знака должна быть равна половине толщины сплошной основной линии. Диаметр окружности в знаке - 4 ... 5 мм.

Самый простой знак (рис. 9.2а) используется для обозначения ше­роховатости поверхностей, способ обработки которых конструктором не устанавливается.

а) б) в)

Рисунок 9.2 Знаки шероховатости

Если поверхность должна быть образована удалением слоя ма­териала, например, точением, фрезерованием, сверлением, шлифова­нием, полированием, травлением и др., используется знак на рис. 9.2б.

Когда поверхность должна быть обработана без удаления слоя материала, например, литьем, ковкой, штамповкой, прокатом, воло­чением и т.п. пользуются знаком, изображенным на рис. 9.2в. Этим же знаком обозначают поверхности, не обрабатываемые по данному чер­тежу (сохраняемые в «состоянии поставки»), при этом указывается сортамент материала в основной надписи чертежа.

Правила обозначения шероховатости поверхностей приводятся в ГОС 2.309-73. Рассмотрим несколько основных правил более подробно.

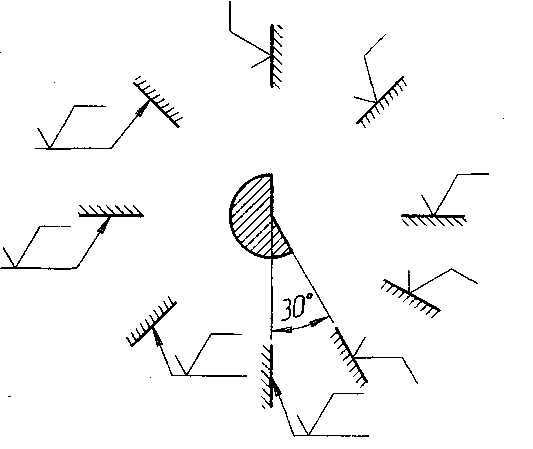

Правило 1. Обозначение шероховатости поверхности располагают относительно основной надписи чертежа так, как показано на рисунке 9.3. При расположении поверхности в заштрихованной зон обозначения наносят только на полке линии выноски.

Острие знака шероховатости должно прикасаться к обработанной поверхности с той стороны, откуда возможен подвод режущего инструмента.

Рисунок 9.3

Правило 2. На изображении изделия обозначения шероховато­стей поверхностей следует располагать на линиях контура, выносных линиях (по возможности ближе к размерным линиям) или на полках линий выносок.

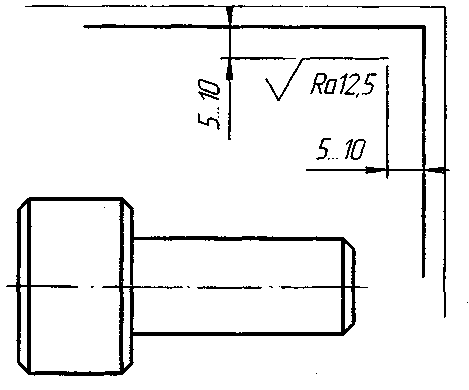

Правило 3. При выполнении чертежа детали, все поверхности которой обработаны с одинаковой шероховатостью, знак шерохова­тости с указанием необходимого параметра помещают в правом верхнем углу чертежа (рис. 9.4), а на изображении детали знаки шеро­ховатости не наносят. Размеры и толщина линий знака «галочка», проставляемого в правом верхнем углу чертежа, должны быть при­мерно в 1,5 раза больше обычных. При этом числовое значение пара­метра шероховатости указывают шрифтом на один номер больше, чем шрифт размерных чисел на чертеже. Расстояние от знака до верхней и до правой вертикальной линии рамки чертежа должно со­ставлять 5... 10 мм.

Рисунок 9.4

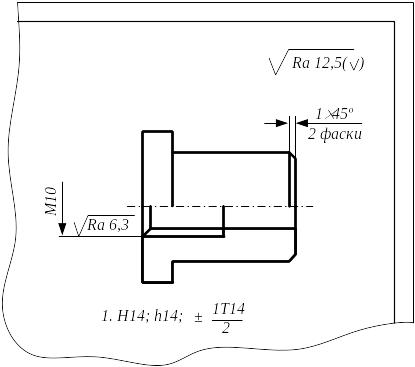

Правило 6. Если часть поверхностей изделия имеет одинаковую шероховатость, то параметр одинаковой шероховатости можно по­местить в правом верхнем углу, дополнив его знаком «», помещен­ным в скобки. Такая запись означает, что все поверхности детали, на которых отсутствует знак шероховатости, должны иметь шерохова­тость, указанную в правом верхнем углу. Знак шероховатости, взятый в скобки, заменяет слова «остальные поверхности». Например, на ри­сунке 9.5 шероховатость некоторых поверхностей детали отмечена прямо на изображении.

Все остальные поверхности, в соответствии со знаком в правом верхнем углу чертежа, должны иметь шерохова­тость R_а 12,5 мкм.

Внимание! Еще раз отметим, что знак шероховатости в правом верхнем углу должен быть приблизительно в 1,5 раза крупнее, чем знаки шероховатости на чертеже. Знак в скобках, означающий слова «остальные поверхности», должен иметь тот же размер, что и знаки шероховатости на чертеже.

Рисунок 9.5
