Вопросы для самоконтроля:

1) Перечислите стандартные виды изображений.

2) Принципиальное отличие основных видов и дополнительных или местных.

3) Опишите правила обозначения разрезов на чертежах.

4) Опишите принципиальные отличия изображений разрезов и сечений.

8 Правила нанесения размеров на чертежах

8.1 Общие положения

Для определения величины изображенного изделия и его элементов на чертеже проставляют размерные числа. Их проставляют так, чтобы можно было читать параллельно ос­новной надписи или при повороте чертежа на 90° по часовой стрелке.

На чертеже должно быть проставлено минимальное число размеров, но достаточное для изготовления и контроля изделия. Повторения размеров на разных изображениях и в тексте чертежа не допускается.

Размеры, определяющие расположение поверхностей, проставляют от конструкторских баз или цепочкой:

1) от общей базы (поверхности или оси) (рис. 8.1);

Рисунок 8.1

2) заданием размеров элементов от нескольких общих баз (рис. 8.2);

Рисунок 8.2

3) цепочкой между смежными размерами (рис. 8.3).

Рисунок 8.3

Размеры на симметричных изделиях наносят, как указа­но на рис. 8.4.

Рисунок 8.4

При выполнении вида изделия совмещенного с разрезом размеры внутренней и наружной поверхностей одной и той же детали указывают раздельно: выносят по разные стороны раз­реза (рис. 8.5).

Рисунок 8.5

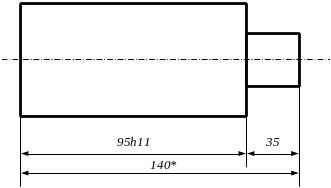

Наносить размеры на чертежах в виде замкнутой цепи не допускается, кроме случаев, когда один из размеров являет­ся справочным. Справочными называют размеры, которые не используются при изготовлении изделия, но облегчают чтение чертежа. Справочные размеры отмечают знаком «*» и в техни­ческих требованиях записывают: «* Размеры для справок». К справочным относят также габаритные размеры; размеры, пе­ренесенные с чертежей изделий - заготовок; размеры сортово­го или фасонного проката; установочные и присоединительные размеры на сборочном чертеже, определяющие размеры эле­ментов, по которым данное изделие устанавливают на месте монтажа или присоединяют к другому изделию (рис. 8.6).

* Размеры для справок

Рисунок 8.6

8.2 Размерные и выносные линии. Размерные числа

На чертежах размеры указывают размерными числами, проставляемыми над размерными линиями на расстоянии 1мм. Для определения размеров прямолинейных отрезков парал­лельно им проводят размерные линии (рис. 8.7), а для окруж­ности размерная линия проводится по диаметру (рис. 8.8).

Рисунок 8.7 Рисунок 8.8

Размерную линию для угла проводят в виде дуги из центра в его вершине, а выносные линии - радиально (рис. 8.9).

Рисунок 8.9

По возможности размерные линии рекомендуется нано­сить вне контура изображения между линиями контура, осе­выми и выносными. Расстояние между параллельными раз­мерными линиями должно быть не менее 7 мм, между размер­ной линией и линией контура - не менее 10 мм. Как правило, выносные линии проводят от линий видимого контура.

Необходимо избегать пересечения размерных и вынос­ных линий. Для этого более короткие размерные линии прово­дят ближе к линиям контура, более длинные - дальше от них. Линии контура, осевые, центровые и выносные не допускается использовать в качестве размерных.

Размерную линию с обоих концов ограничивают стрел­ками, за исключением размерной линии радиуса, которая огра­ничивается одной стрелкой со стороны дуги или скругления, а также, если вид или разрез симметричного предме­та вычерчен только до оси симметрии или с обрывом. Обрыв размерной линии делают дальше оси симметрии или линии об­рыва предмета. При указании размера диаметра обрыв размер­ной линии делают дальше центра окружности, независимо от того, изображена окружность полностью или частично (рис. 8.10).

Рисунок 8.10

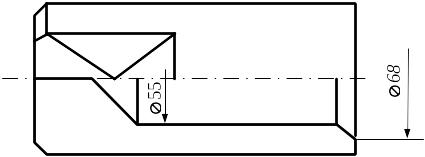

При изображении длины изделия с разрывом размерная линия должна быть проведена полностью (рис. 8.11).

Рисунок 8.11

Размеры стрелок должны быть одинаковыми на всем чертеже и выбираются в зависимости от толщины линий ви­димого контура (рис. 8.12).

Рисунок 8.12

Выносные линии должны выходить за концы стрелок размерной линии на 1-5 мм. Размерные и выносные линии выполняются сплошными тонкими линиями (толщиной S/2).

В случае недостатка места для стрелок на короткой размерной линии последнюю продлевают за выносные (или контурные, осевые, центровые) линии и стрелки наносят, как показано на рис. 8.13.

Рисунок 8.13

При малой длине размерных линий стрелки можно за­менять засечками, наносимыми под углом 45° к размерным линиям (рис. 8.14), или четко обозначенными точками.

Рисунок 8.14

Линейные размеры и их предельные отклонения указы­вают в миллиметрах. На чертеже эту единицу (мм) не простав­ляют, а в тексте и надписях на поле чертежа проставляют. Уг­ловые размеры и их предельные отклонения указывают с обо­значением единиц (градусов, минут, секунд).

Размерные числа располагают над размерной линией по возможности ближе к ее середине, а при нанесении размера диаметра внутри окружности размерные числа смещают отно­сительно размерной линии (рис. 8.15).

Рисунок 8.15

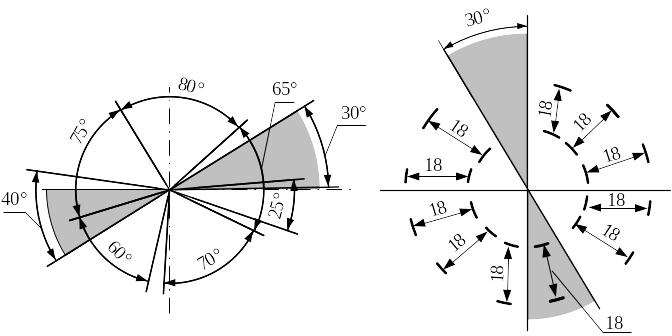

При различных наклонах размерных линий размерные числа линейных и угловых размеров располагают, как показа­но на рис. 8.16.

Рисунок 8.16

В зоне, отмеченной штриховкой, размерное число нано­сят только на полке линии-выноски, отводимой от размерной линии. Размерные числа для малых размеров или при недос­татке места помещают на полках линий-выносок в любой зоне.
