4.3 Способ вращения
Сущность этого способа заключается в том, что при неизменном положении плоскостей проекций изменяется положение заданных геометрических элементов путем их вращения вокруг некоторой оси до тех пор, пока эти элементы не займут частное положение в исходной системе плоскостей проекций. В качестве осей вращения удобнее всего выбирать проецирующие прямые или прямые уровня. Тогда точки заданных элементов будут вращаться в плоскостях параллельных или перпендикулярных плоскостям проекций.
Задача 1. Преобразовать прямую общего положения в линию уровня с помощью вращения вокруг горизонтально проецирующей прямой.
а - прямая общего положения; АВа i - ось вращения; i А ; i П1 А - const ВВ′ |А1В1| R - радиус вращения т. В; А1В'1| x12 , а |А′2В′2| |АВ|
|
|
Рисунок 4.10

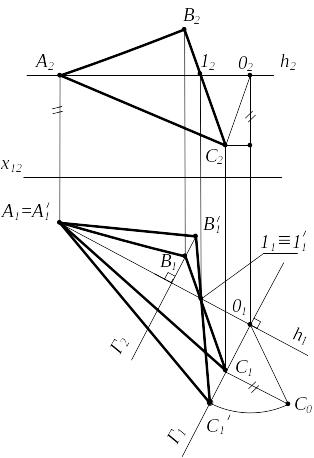

Задача 2. Преобразовать плоскость общего положения в плоскость уровня вращением вокруг горизонтали (рис.4.11).
Натуральная величина радиуса вращения точки С определяется методом прямоугольного треугольника.
Рисунок 4.11
Задача 3. Преобразовать фронтально проецирующую плоскость в плоскость уровня вращением вокруг горизонтального следа плоскости.
Рисунок 4.12
Вопросы для самоконтроля:
1) В чем суть способа замены плоскостей проекций?
2)Приведите четыре алгоритма замены плоскостей проекций.
3) Выполнить 1 и 2 задачи друг за другом, чтобы отрезок АВ прямой общего положения с рисунка 2.1 преобразовать в проецирующую прямую.
4) Последовательным решением 3 и 4 задач плоскость ( АВС) общего положения с рисунка 2.5 преобразовать в плоскость уровня.
5 Метрические задачи
Метрические задачи можно разделить на три группы.
1 группа задач: определение расстояний от точки до другой точки, прямой, плоскости или поверхности; от прямой до другой прямой или плоскости; от плоскости до плоскости.
2 группа задач: определение углов между пересекающимися или скрещивающимися прямыми; между прямой и плоскостью; между плоскостями (двугранные углы).
3 группа задач: определение величины плоской фигуры или части поверхности (развертка, сечение).
Эти задачи решаются значительно проще, если геометрические элементы занимают частное положение относительно плоскостей проекций. Поэтому при решении метрических задач используются способы преобразования комплексного чертежа.
Рассмотрим решения метрических задач.
Задача 1. Расстояние от точки до точки (длина отрезка).
Рассмотрим три способа построения натуральной величины отрезка для решения метрических задач 1 группы.
а) С помощью построения прямоугольного треугольника:
A1B1B′1 = 90 | B1B′1| = |B2 B12| - |A2A12| |АВ| |А1В′1|
|
|
Рисунок 5.1

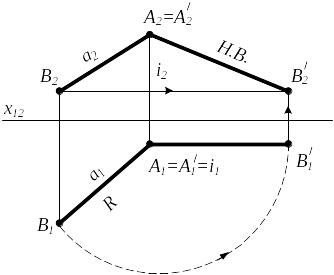

б) Вращением отрезка вокруг проецирующей прямой:
i A i П1 - ось вращения А1В1 = R – радиус вращения т.В А ′1В′ 1|| x12 |АВ||А2В′2|
|
|
Рисунок 5.2

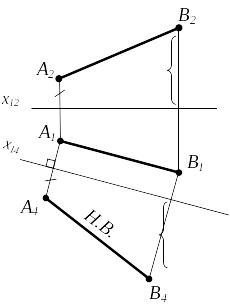

в) Заменой плоскостей проекций:
|АВ| |А4В4| |
|
Рисунок 5.3

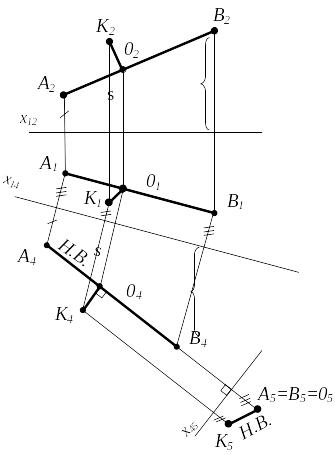

Задача 2. Расстояние от точки до прямой измеряется отрезком перпендикуляра, проведенного из точки к прямой. Отрезок этого перпендикуляра виден в натуральную величину в том случае, если он проведен к проецирующей прямой.
1) П2 П4 || AB x14 || A1B1 2) П1 П5 AB x45 A4B4 3) |К505| |К0| - искомое расстояние (К404 || x45 , т.к. в этой системе проекций найденное расстояние является прямой уровня или горизонталью)
|
|
Рисунок 5.4

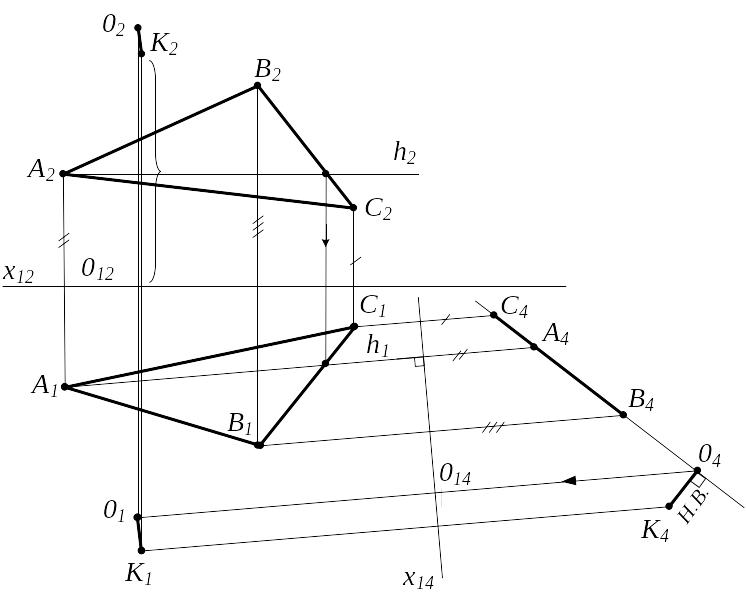

Задача 3. Расстояние от точки до плоскости измеряется отрезком перпендикуляра, опущенного из точки на плоскость. Отрезок этого перпендикуляра виден в натуральную величину, если плоскость занимает проецирующее положение, т.е. вырождается в прямую.
1) h (ABC) 2) П2 П4h ; x14h1 3) |К404||К0| - искомое расстояние (К101 || x14 ; 02012 04014) |
|
Рисунок 5.5

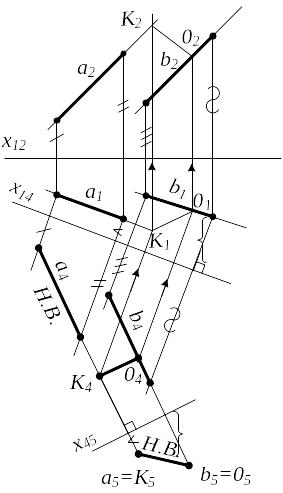

Задача 4. Расстояние между параллельными прямыми измеряется отрезком перпендикуляра между ними. Этот отрезок виден в натуральную величину, если прямые проецирующие, т.е. вырождаются в точку.
1) П2 П4 || a ; b или x14 || a1 ; b1 2) П1 П5 a ; b или x45 a4 ; b4 3) |К505 | |К0| - искомое расстояние (К404 || x45 ; К4 - произвольное положение на прямой а)
|
|
Рисунок 5.6

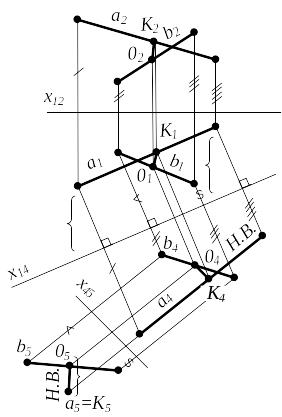

Задача 5. Расстояние между скрещивающимися прямыми измеряется отрезком перпендикуляра, когда одна из прямых занимает проецирующее положение, т.е. вырождается в точку (a5 на рис.5.7)
а и b - скрещивающиеся прямые общего положения
1 2) П1 П5 a или x45 a4 3) |К505 | |К0| - искомое расстояние К505 b5 К404 || x45
|
|
Рисунок 5.7
Задача 6. Расстояние от прямой до параллельной ей плоскости измеряется отрезком перпендикуляра, опущенного из любой точки прямой на плоскость. Эти отрезки перпендикуляров видны в натуральную величину, когда плоскость занимает проецирующее положение, т.е. вырождается в прямую. Взять на заданной прямой любую точку и решение задачи сводится к определению расстояния от точки до плоскости.
Для определения параллельности прямой и плоскости на комплексном чертеже используется признак параллельности: прямая параллельна плоскости, если в плоскости есть прямая, параллельная данной.
Задача 7. Расстояние между параллельными плоскостями измеряется отрезком перпендикуляра между ними. Этот отрезок виден в натуральную величину, если плоскости занимают проецирующее положение, т.е. вырождаются в прямые (т.е. в свои следы).
Для определения параллельности двух плоскостей на комплексном чертеже используется известный признак параллельности плоскостей: если две пересекающиеся прямые одной плоскости параллельны двум пересекающимся прямым другой плоскости, то такие плоскости параллельны.
Расстояние между параллельными плоскостями общего положения определяется заменой плоскостей проекций (решением 3 задачи способа): пл. П2 заменяется на пл. П4 перпендикулярную параллельным плоскостям. Новая ось чертежа располагается перпендикулярно горизонтальным проекциям горизонталей заданных плоскостей. Искомое расстояние определяется отрезком между следами плоскостей на новой плоскости проекций.
Задача 8. Истинная величина плоских углов определяется методом замены плоскостей проекций, для чего плоскость угла преобразуется в плоскость уровня. Последовательно решаются 3 и 4 основные задачи замены плоскостей проекций.
Задача 9. Величина угла между скрещивающимися прямыми определяется, как угол между двумя пересекающимися прямыми, параллельными данным прямым.

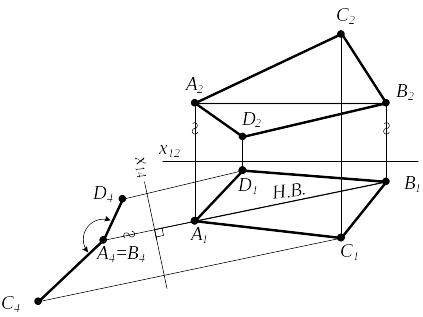

Задача 10. Величина двугранного угла определяется, как угол между двумя проецирующими плоскостями, когда линия пересечения плоскостей - ребро двугранного угла занимает проецирующее положение, т.е. вырождается в точку (рис.5.8а).
|
|
а) |
б) |
Рисунок 5.8

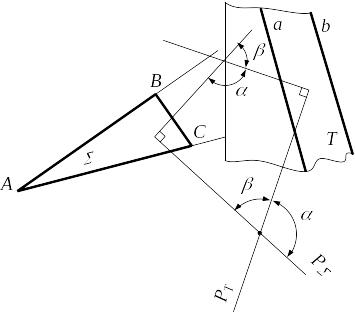

Если ребро не задано, то определяется угол между перпендикулярами, проведенными к данным плоскостям из произвольной точки пространства. В плоскости этих перпендикуляров получаем два угла, которые соответственно равны линейным углам двух смежных двугранных углов (рис.5.8б).
Задача 11. Величина плоской фигуры определяется методом замены плоскостей проекций последовательным решением 3 и 4 основных задач, когда плоскость преобразуется первоначально в проецирующую относительно плоскостей проекций, а затем в плоскость уровня.
Вопросы для самоконтроля:
1) Опишите все группы метрических задач.
2) Опишите алгоритм преобразования чертежа для нахождения кратчайшего расстояния между скрещивающимися прямыми общего положения.
3) Опишите алгоритм преобразования чертежа для нахождения (измерения) углов треугольника, занимающего общее положение.
