V. Конструктивный расчет теплообменника
1. Расчет диаметров штуцеров проводим по уравнению расхода
d = [G/(0,785·w·ρ)]0,5
где G – массовый расход теплоносителя кг/с; w – принимаемая скорость потока, (скорость жидкости, движущейся самотеком принимается равной 0,5 м/с; жидкости под давлением – 3-5 м/с; скорость пара, подаваемого под давлением принимается 30- 40 м/с;)
ρ – плотность теплоносителя, кг/м3.
Полученный диаметр округляем до ближайшего стандартного значения в сторону увеличения.
2. Выбор фланцев
Для крепления крышек и днищ к обечайке корпуса к ним привариваются фланцы. Конструкции стандартных стальных плоских приварных фланцев, а также их размеры приведены в ОСТ 26-426-79 [7, 8].
Приделы применения фланцев для аппаратов в зависимости от расчетной температуры и давления, и материалы для их изготовления приведены в ОСТ 26-425-79 [7, 8]..
Для уплотнения во фланцевых соединениях применяют прокладки:
неметаллические, асбометаллические и комбинированные на соединительном выступе фланцев;
неметаллические и асбометаллические в уплотнении выступ-впадина;
неметаллические и асбометаллические в уплотнении шип-паз для сред с высокой проникающей способностью (водород, гелий, легкие нефтепродукты, сжиженные газы);
металлические плоские в уплотнении шип-паз;
металлические овального и восьмиугольного сечений.

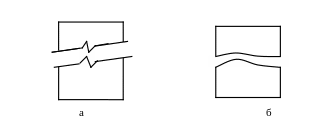

Рекомендуемая конструкция фланцев: плоские стальные приварные (рис. 5). Размеры фланцев выбираем по справочнику [7] по внутреннему диаметру обечайки аппарата или по условному проходу штуцера. Основные размеры фланцев приведены в Приложении 6.
3. Выбор опор для крепления аппарата
Опоры (лапы) для крепления теплообменников выбираются по справочнику [7, 8], исходя из массы теплообменника, включая его полную загрузку теплоносителями.
