«Архитектура гражданских зданий».
11) Укажите принцип маркировки железобетонных плит перекрытия гражданских зданий (многопустотных, ребристых).
Плиты перекрытия ребристые
Это железобетонные, предварительно напряженные плиты высотой 300 мм. Их основное предназначение - перекрытие производственных и других промышленных предприятий при шаге несущих конструкций 6 м.
Пустотные (многопустотные) плиты перекрытия
Иногда их называют многопустотными. Толщина подобных плит составляет 220 мм. Пустоты в этом виде плит круглые, с диаметром 159 мм, предназначенные для опирания по двум сторонам.
Монолитные перекрытия
Это один из наиболее современных видов перекрытия. Наряду со множеством достоинств обладает одним недостатком - низкой шумоизоляцией из-за отсутствия пустот в пласте бетона.
Типы плит перекрытия: Одним из наиболее популярных видов товаров являются плиты перекрытия пустотного настила. Они предназначены для перекрытия и покрытия многоэтажных жилых домов, производственных зданий, торговых центров, спортивных сооружений, коттеджей и гаражей.
Перекрытия служат для разделения здания по высоте на этажи. Данные конструктивные элементы воспринимают нагрузки от находящихся в здании людей и оборудования, играют роль горизонтальных диафрагм жесткости, обеспечивающих устойчивость здания в целом, а также обеспечивают тепло и звукоизоляцию помещений. Для повышения звукоизоляционных свойств и снижения массы плиты делают с продольными пустотами, как правило, круглого сечения. Нижняя сторона плиты после изготовле- ния должна быть готова к отделке и служить потолком, а верхняя основанием пола.
Плиты обозначают марками – марка состоит из буквенно-цифровых групп разделенных дефисами. В первой группе указывают обозначение типа плиты (ПК, НВ, ПБ, и т.д.), длину и ширину плиты в дециметрах, значения которых округляются до целого числа.
Во второй группе указывают расчетную нагрузку на плиту в килопаскалях (килограмм-сила, на кв.метр) или порядковый номер плиты по несущей способности.
Например ПК60-12-8. ПК – обозначения типа плиты 60 – длина 60 дм 12 – ширина 12 дм 8 – нагрузка
Длина плит варьируется от 1,5 до16,2 м. Стандартная ширина плит 10, 12, 15 и 18 дм. (Возможно изготовление плит нестандартной ширины), Толщина от 220 до 400 мм. Рассмотрим наиболее востребованные виды плит перекрытия.
Плиты перекрытия, соответствующие маркировке ПБ
Плиты ПБ -толщина- 220 мм, ширина - 120мм Изготавливаются методом непрерывного формования на длинных стендах и предназначены для опирания по двум сторонам.
Новинкой на рынке строительных материалов являются плиты маркировки ПБ изготовленные по технологии «Тенсиланд». Линия «Tensyland» позволяет использовать современный метод непрерывного безопалубочного формования на подогреваемых стендах шириной 1,2 метра, длиной 105 метров с последующим разрезанием на плиты любой заданной длины – от 2,4 до 9 метров.
Формующая машина с адресной подачей бетонной смеси движется по стенду со скоростью 0,65-3,5 м/мин., что позволяет получать в год до 240 километров пустотной плиты. На данный момент мощность стендов позволяет изготавливать 190 погонных метров в день..
Электроподогрев дорожки гарантирует созревание бетона до 70% прочности за 16 часов, после чего алмазный диск разрезает его на плиты.
Плиты перекрытия, изготовленные по данной технологии предназначены для перекрытий (серии 1.141, 1.041, 1.090, ГОСТ 9561 – 91) при строительстве помещений большой площади
• зданий торговых центров, • складских помещений, • гаражей.
Плиты удобны в применении и активно используются в современных схемах каркасного и каркасно-монолитного домостроения.
Допускается применение в: • зданиях, возводимых по действующим проектам, взамен плит с круглыми пустотами, которые изготавливаются по агрегатно-потолочной и конвейерной технологии • зданиях IIстепени огнестойкости без каких либо дополнительных мероприятий. Для удобства работы строителей при транспортировке и монтаже этих плит разработана документация по установке петель. Качество потолочной поверхности отвечает всем современным стандартам.
Изготавливаются из тяжелого бетона классом: По прочности В-30, В-35 По морозостойкости F35: F50: F100 По водонепроницаемости W2, W4
Запроектированы под унифицированные равномерно распределенные нагрузки (сверх собственной массы плиты) от 300 до 1600 кг/см2.
Основные параметры: Высокая точность габаритных размеров Наличие монтажных петель
Плиты перекрытия, соответствующие маркировке НВ, НВК. НВК, 4НВК
Справочная таблица наиболее распространенных размеров многопустотных железобетонных предварительно напряженных плит перекрытий стендового безопалубочного формования, применяемых в жилых и общественных зданиях.
Длина плит может достигать 16 м включительно, высота настила 220 мм, 265мм и 240 мм, в зависимости от условий использования. При помощи углового и продольного распиливания можно получить настил любой ширины и конфигурации
Панели перекрытий железобетонные предварительно напряженные
Ширина панели 1200 мм, Разрешаются продольные технологические резы:
НВ; НВК 260мм НВКУ 350мм 4НВК 400 мм 450мм 560мм 680мм 640мм 780мм 970мм 840мм 1000мм 1040 мм
Армирование: стальные канаты К-7 (верх –O9, низ – O12). Армирование нижней зоны зависит от требуемой нагрузки и длины пролета. Верхняя арматура принимается в зависимости от армирования нижней зоны. Допускается не устанавливать верхнюю арматуру при соответствующем основании. Максимальное количество канатов в нижней зоне НВ, НВК- 10, НВКУ – 12 (более 10м – 14), 4НВК – 13 (более 12м – 14)
Величина предварительного напряжения: НВ,НВК НВКУ 4НВК В нижней ар-ре, кг/см2 11000 10000 10500 В верхней ар-ре кг/см2 5500 5000 5000 Проскальзывание прядей при разрезке монолита не более 3мм.
Марка бетона По морозостойкости F50 Предел огнестойкости REI 60 (1час) Отпускная прочность бетона – 80% от класса бетона.
Опирание: НВ до 7 м НВК до 9м. На бетон не менее 80 мм На кирпич не менее 100 мм НВКУ от 6 до 12 м не менее 150 мм 4НВК от 6 до 16,2м не менее 150 мм
Диаметр пустот НВ,НВК – 155мм, НВКУ – 185мм, 4НВК – 228-320мм Маркировка НВКУ 100-12э-8 100 – длина в дм 12 – ширина в дм, э – экструзионный метод изготовления 8 – нагрузка в МПа (800кг\м2)
Индекс К- наличие верхней арматуры (консоль, заделка в кирпичную кладку) НВК–6,4э- 6
Не предусматривается установление подъемных петель и закладных деталей. Монтаж осуществляется двухпетлевыми канатными стропами.
Плиты перекрытия, соответствующие маркировке ПK
Плиты перекрытия изготавливают из предварительно напряжённого железобетона. В подготовленную форму на специальные упоры устанавливают арматурные стержни, натягивают их (механически, с помощью домкратов, или термомеханически, посредством разогрева электрическим током) и закрепляют в натянутом положении на бортоснастке формы. Заливка бетонной смеси с последующим виброуплотнением может осуществляться на стендах (с введением пустотообразователей) или на конвейерных линиях, в том числе и способами проката или роликового формования, после чего изделия в формах отправляют на тепловую обработку в специальные камеры.
Цель тепловой обработки – ускорение твердения бетона, и через 8…12 часов пропаривания при температуре среды 80...95°C изделие набирает 65...75% своей марочной прочности, эквивалентной 28 суткам твердения в естественных условиях. Стандартная ширина 1,0; 1,2; 1,5 м Длина от 1,5 до 9 м, плиты изготавливаются через шаг, шаг составляет 10 см. Стандартная нагрузка от 6 до 12,5 КПа (сверх собственной массы) |

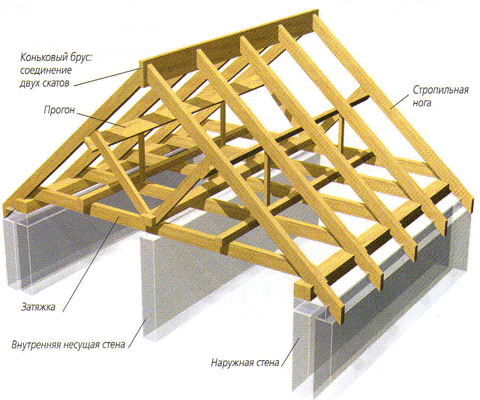

12) Изобразите на разрезе схему наклонных стропил 2-х скатной крыши с наименованием все элементов.

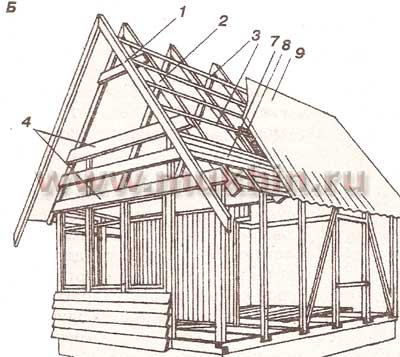

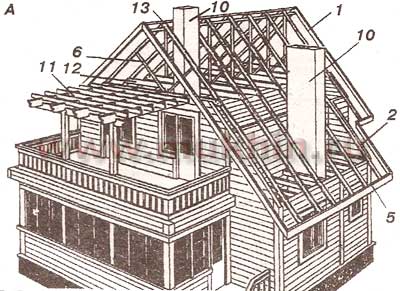

Двухскатные крыши: А — неравнозначные; Б — равнозначные; 1 — фронтонный свес; 2 — стропило; 3 — обрешетка; 4 — обшивка, формирующая фронтон; 5 — карнизный свес; 6 — подкос; 7 — гидроизоляция; 8 — пароизоляция; 9 — кровля; 10 — дымовая труба; 11 — навес над балконом мансарды; 12 — ригель; 13 — коньковый брус
Что представляет собой двускатная крыша?
Конструкция — двускатная крыша - это крыша с наклонной поверхностью по отношению к стенам, которая обеспечивает естественный сток талых и дождевых вод.
Скатные конструкции очень разнообразны, а вид, форма зависят от предназначения здания и его очертаний в плане. Поэтому конструкция должна быть хорошим отводом дождевых вод. Она имеет чердак, а может быть мансардного типа.
Двускатные конструкции крыш чаще всего устанавливают в одноэтажных зданиях, которые имеют две наклонные плоскости прямоугольной формы. Для устройства фронтонов используют треугольные части здания.

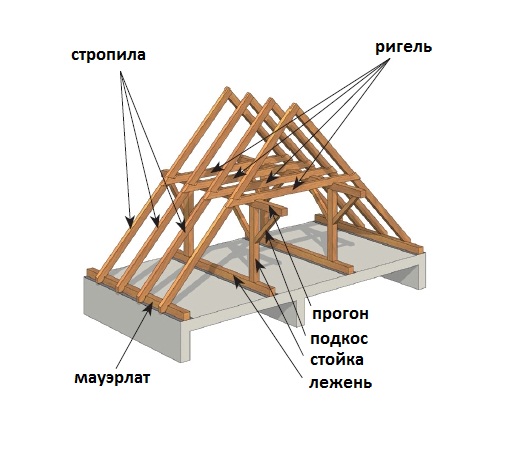

Крыша здания состоит из таких основных элементов:
стропил;
обрешетки;
наклонных плоскостей;
мауэрлата;
горизонтальных ребер;
конька;
ендовы;
свесов.
Конструкция двускатной крыши
Угол наклона двускатной крыши должен иметь больше 5 градусов, а на некоторых участках может составлять 90 градусов. Выбор угла наклона ската крыши в основном зависит от характеристик кровельных материалов, архитектурных требований, а также от условий климата в данном регионе.
Для тех районов, в которых выпадает много осадков, скаты должны быть крутыми, а также когда кровельный материал установлен неплотно.
Пологие кровли устраивают в климатических зонах с сильными ветрами для того, чтобы понизить давление ветра в конструкциях. От правильного выбора нужного уклона зависит стоимость здания, так как для покрытия крутой крыши потребуются больше строительных материалов, а также трудовых затрат, так как сделать двускатную крышу нужно с умом.
«Железобетонные конструкции»
Сцепление между бетоном и арматурой
Поскольку бетон во многих случаях применяют со стальной арматурой, то значительный интерес представляет прочность сцепления между этими двумя материалами. Сцепление возникает главным образом в результате трения и сцепления между бетоном и сталью, а также под действием усадки бетона. Сцепление, однако, зависит не только от свойств бетона, но также от механических свойств стали и ее положения в бетоне.
Факторы,
влияющие на сцепление арматуры с бетоном.
Сцепление арматуры с бетоном создается
за счет склеивания коллоидной массы
цементного теста с поверхностью арматуры
и обжатия арматуры бетоном при его
усадке.
Среднее
напряжение сдвигу между бетоном и
поверхностью арматуры обычно принимают
за напряжение сцепления между ними. Это
условное среднее напряжение может быть
подсчитано по формуле
где
N— усилие, действующее вдоль рассматриваемого
стержня арматуры; и — расчетный периметр
сечения стержня; L — длина заделки
стержня арматуры в бетоне.
В
зависимости от состояния поверхности
стальной арматуры прочность сцепления
арматуры с бетоном колеблется в пределах
от 5 до 60 кг/см2.
Сцепление
арматуры с бетоном может
быть повышено за счет: применения бетонов
более высоких марок; снижения водоцементного
отношения; уплотнения бетона путем
вибрирования, центрифугирования,
прессования или вакуумирования;
постановки хомутов или другой поперечной
арматуры, повышающей сопротивление
сдвигу до 25%.
Прочность
сцепления арматуры с бетоном повышается
также с возрастом бетона.
Значительное
влияние на сопротивление сдвигу оказывают
форма сечения и характер поверхности
арматурного стержня. Сопротивление
сдвигу стержней полосовой арматуры составляет
около 20 кг/см2, квадратной около 30 кг/см2,
круглого сечения — около 36 кг/см2, а
сопротивление сдвигу арматуры
периодического профиля достигает 60
кг/см2.
Напряжения
сцепления между арматурой и бетоном по
длине заделки стержня распределяются
неравномерно.
Раннее
замораживание железобетона резко
снижает сцепление арматуры с бетоном.
Потеря прочности сцепления при этом
значительно превышает потерю прочности
бетона на сжатие при его раннем
замораживании.
Вопросы
сцепления бетона и стальной арматуры
приобретают особое значение при
армировании бетонов высоких марок
тонкой высокопрочной стальной проволокой,
подвергающейся предварительному
напряжению.
На
ряде заводов по производству железобетонных
конструкций проволоку пропускают через
специальные станки, которые наносят на
ее поверхность вмятины и насечки
Анкеровка
обычной арматуры. Для повышения сцепления
арматуры с бетоном применяются анкерные
устройства.
Методы
анкеровки зависят от вида арматуры
(отдельные стержни или сварные каркасы,
сетки); от характера поверхности
арматурных стержней (гладкая или
периодического профиля) и от знака
усилия в растяжение).
