12. Формы, их виды и узлы.

Классификация по следующим признакам:

по технологии изготовления:

- переносные (при агрегатно-поточной схеме)

- передвижные (при конвейерной схеме)

- неподвижные (стендовая схема)

по конструкции:

- формы с откидными бортами, состоящие из поддона и прикрепленных к ним на шарнирах бортов

- формы для немедленной распалки, представляет собой поддоны со съемной бортовой оснасткой, удаляемой сразу после окончания формования изделия

- формы неразъемные, распалка которых осуществляется за счет технологических уклонов (упругой деформации бортов формы)

Узлы и детали форм.

Поддон – состоит из сварной рамы, на которую приварен металлический лист, толщиной 5 – 7 мм. На поддоне устанавливают устройство для крепления формы виброплощадки, крепления бортовой оснастки, перемещение формы, устройство для натяжения арматуры и т.д. В некоторых случаях поддоны имеют отсеки для подачи тепла.

Бортовая оснастка – воспринимает усилия бокового давления бетонной смеси, а иногда усилия от напрягаемой арматуры и различных пригрузочных устройств. Состоит из поперечных и продольных бортов, отдельных.

31. Автоклав для тепловлажностной обработка силикатных изделий, конструкция, принцип работы.

Автоклав предназначен для тепловлажностной обработки изделий из силикатобетона (плотного и ячеистого). Он представляет собой цилиндрический сосуд с быстрозакрывающимися сферическими крышками. Состоит автоклав из следующих основных узлов: корпуса, сферических крышек с механизмом подъема, байонетных колец с механизмом поворота, насосной станции, распределительной станции, системы охлаждения, ограничительных упоров, контактных манометров и системы автоматического регулирования.

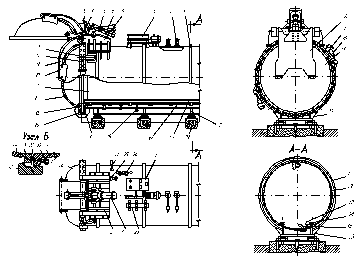

Корпус 13 (рис. 9) автоклава состоит из обечаек, приваренных встык одно к другой, и фланцев 17, которые приваренных к корпусу и предназначены для байонетного соединения корпуса автоклава с быстрозакрывающимися крышками. У автоклавов диаметром 2,6 м толщина стенок 20 мм, а диаметром 3,6 м — 26 мм, рабочее давление соответственно 0,8 и 1,25 МПа.

Рис. 9. Автоклав

Для герметизации автоклава между фланцами корпуса и крышки проложена резиновая прокладка 29 специального профиля. По наружной поверхности корпуса автоклава приварены кольца 1 жесткости таврового сечения. Внутри корпуса уложены рельсы 20, по которым закатываются в автоклав запарочные вагонетка. Для придания большей жесткости к наружной поверхности автоклава приварены две продольные балки 23. Корпус автоклава установлен на опоры, из которых одна (средняя) неподвижная, а восемь подвижных 21.

Сферическая крышка с механизмом подъема представляет собой штампованное сферическое днище 14 и приваренный к ней фланец 28. На крышке имеются ушки 12, которыми она прикреплена к рычагу 11 механизма подъема. Механизм подъема состоит из гидроцилиндра 5 поворота, рычага 11, хомута 8, гидроцилиндра поворота хомута (не показан на чертеже) и кронштейна 4, на котором смонтирован весь механизм подъема. Гидроцилиндр 5 укреплен на кронштейне 4 с помощью цапф 6, на которых он может поворачиваться при открывании и закрывания крышки. Шток 7 гидроцилиндра 5 поворота соединен с одним концом рычага 11. Второй конец этого рычага прикреплен к крышке автоклава. В открытом положении крышка удерживается шоком 7 гидроцилиндра 5 и дополнительно хомутом 8, приводимым в движение специальным гидроцилиндром. Байонетное кольцо 16 с механизмом поворота предназначено для запирания крышки автоклава. Оно состоит из двух полуколец, соединяемых болтами в диаметральной плоскости.

К механизму поворота относятся два гидроцилиндра 10, смонтированных на кронштейнах 9, закрепленных на корпусе автоклава. Крышка запирается путем поворота байонетного кольца с помощью двух гидроцилиндров 10, при этом зуб (выступ) кольца заходит за выступ фланца крышки, образуя тем самым замок.

Автоклав имеет сигнально-блокировочное устройство, обеспечивающее невозможность пуска пара в автоклав при неполностью закрытой крышке, а также невозможность поворота байонетного кольца при наличии давления в автоклаве. Для контроля за полнотой закрытия крышки на корпусе автоклава смонтирован конечный выключатель, на который воздействует упор, установленный на байонетном кольце.

Электрическая схема настроена так, что исполнительный орган для пуска пара в автоклаве не срабатывает до тех пор, пока не будет включен конечный выключатель. Поворот байонетного кольца при наличии давления в автоклаве предотвращается двумя электроконтактными манометрами—грубым (со шкалой 0—2,5 МПа) и точным (со шкалой 0—0,16 МПа), обеспечивающими минимальное остаточное давление в автоклаве. Для отключения точного манометра от грубого имеется электромагнитный вентиль.

Автоклав снабжен сигнализатором 18 уровня конденсата, контрольным вентилем 25, сигнализирующим об отсутствии пара в автоклаве, а также предохранительным клапаном 2, контактным манометром 24 и мановакуумметром 26. Насосная станция 3 состоит из маслобака, лопастного насоса, электродвигателя и предохранительного клапана с переливным золотником. Распределительная станция 27 предназначена для распределения подачи масла в гидроцилиндры механизма подъема. Система охлаждения служит для герметизации и охлаждения крышки автоклава. В вентиль 30 специальным насосом подается под давлением 1,25 МПа холодная вода, что и обеспечивает уплотнение затвора. Для безопасности работы и исключения возможности смещения крышки при открывании или закрывании байонетного кольца в конструкции автоклава предусмотрена установка ограничительных 15 и направляющих роликов упоров, фиксирующих положение крышки и байонетного кольца относительно корпуса автоклава. Пар подается по трубам 19.

Автоклав работает следующим образом. После загрузки автоклава составом запарочных вагонеток включается гидропривод и механизм подъема крышек. После полного закрытия крышки специальный конечный выключатель дает разрешение на поворот байонетного кольца. В конце поворота кольца срабатывает конечный выключатель, сблокированный с программным регулятором запарки (ПРЗ). В соответствии с предусмотренной программой происходит весь процесс запарки, по окончании которого автоматически выпускается пар я конденсат.

Система блокировки такая, что крышка открывается только при отсутствии внутри автоклава избыточного давления, а также конденсата. При сбросе давления срабатывает точный электрический манометр, дающий первое разрешение на поворот байонетного кольца, второе разрешение поступает от сигнализатора уровня конденсата и третье — при ручном открытии контрольного крана. Последнее разрешение дает конечный выключатель, срабатывающий при условии, если крышка автоклава полностью закрыта. Для этого крышку перед ее открытием поджимают. Усилие поджатия в автоклаве диаметром 3,6 м равно 78,5 кН.

При эксплуатации автоклавов необходимо соблюдать правила котельного надзора и техники безопасности для сосудов, работающих под давлением. Не менее одного раза в шесть лет производят гидравлического испытания на давление, превышающее рабочее на 25%. Каждый автоклав оснащается двумя предохранительными клапанами и манометрами, на циферблатах которых выделено краевой краской предельное рабочее давление. После каждого цикла работы крышки автоклава подвергают проверке. При неисправности хотя бы одного болта крышки работа автоклава прекращается.
