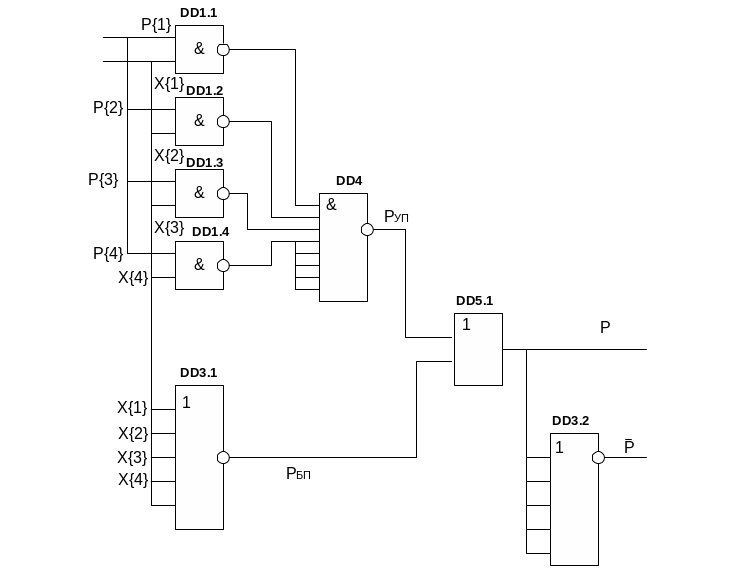

Приведём принципиальную схему формирования признаков уа.

Рyc = X{1}*P{1} + X{2}*P{2} + X{3}*P{3} + X{4}*P{4}

P_БП = X{1} X{2} X{3} X{4} = (X{1} + X{2} + X{3} + X{4})

P = Pyc + P_БП

DD1, DD2 – 155ЛА12

DD3 – 531ЛЕ7

DD4.1 – 155ЛА2

DD5.1 – 155ЛЛ1
