3.5 Расчёт колонн на устойчивость плоской формы деформирования
Расчёт на устойчивость плоской формы деформирования сжато-изгибаемых элементов следует выполнять по формуле (7.24) [2]:
,
где
—
площадь брутто с максимальными размерами
сечения элемента на участке lm;
Wsup — максимальный момент сопротивления брутто на участке lm;
n = 2 — для элементов без закрепления растянутой зоны из плоскости деформирования на участке lm и n = 1 — для элементов, имеющих такие закрепления;
kс — коэффициент продольного изгиба, определяемый по формуле (7.7)[2] для любой гибкости участка элемента расчетной длиной lm из плоскости деформирования;
km,c — коэффициент, определяемый по формуле (7.22)[2];
kinst — коэффициент, определяемый по формуле (7.19)[2].
Принимаем, что распорки по наружным рядам колонн в плоскости параллельной наружным стенам идут только по верху колонн.
где - радиус инерции сечения;
Полученная гибкость не превышает предельную (таблица 7.7[2]).
при по формуле 7.7[2]– коэффициент продольного изгиба;
Согласно п.7.6.2:
В случае, когда эпюра изгибающих моментов не соответствует очертанию, указанному в 7.6.2[2], коэффициент следует умножать на поправочный коэффициент определяемый по формуле
где — коэффициент, учитывающий очертание эпюры изгибающих моментов, определяется по таблице 7.6[2].
где
—
расстояние между точками закрепления
сжатой кромки от смещения из плоскости
изгиба;
b — ширина поперечного сечения;
h — максимальная высота поперечного сечения на участке lm;
kf — коэффициент, зависящий от формы эпюры изгибающих моментов на участке lm, определяемый по таблице 7.4[2].
Подставим в формулу:
Следовательно, устойчивость обеспечена.
3.5 Расчёт узла защемления колонны в фундаменте
Расчёт
производим для второго сочетания
нагрузок. При этом сочетании нагрузок
получим максимальные усилия в анкерах
конструкции узла защемлённой приставки
из бетона класса
(
= 20МПа > fcm..d),
из которой выпущены четыре стержня из
арматуры периодического профиля из
стали класса S400 (
).
Вклеивание арматурных стержней в
древесину осуществляется с помощью
эпоксидного клея ЭПЦ-1.
Принимаем (предварительно) диаметр арматурных стержней 25 мм. Тогда диаметр отверстия будет: d0 = d + 5 = 25 + 5 = 30 мм. Расстояние между осью арматурного стержня до наружных граней колонны должно быть не менее 2d0: a = 2 30 = 60 мм.
При определении усилий в арматурных стержнях учитываем, что прочность бетона на смятие больше прочности древесины.
Md = 32,893 кНм; N = 51,33 кН из второго сочетания нагрузок.
Из расчёта колонн на прочность имеем:
ld =8,8м, Asuр =6 10-2м2, kc = 0,521;
;
fc.o.d = 16,2МПа;
;
.
Конструкция узла защемления колонны изображена на рис.5.3. Пренебрегая (для упрощения расчёта) работой сжатия арматурных стержней, усилия в растянутых арматурных стержнях находим, используя два условия равновесия.
Условие равновесия:
;
;
При N = 51,33 кН; Md = 66,04 кНм; hк = 0,3 м; lк =0,2 м.
fcm.o.d = 16,2 МПа, получим:
;
.
Из второго равенства определим x, а затем, подставив значение x в первое равенство, получим значение Na.
0,525 x2 – 0,55125x + 0,10156 = 0.
Решаем полученное квадратное уравнение:
D = (0,55125)2 – 4 0,525 0,10156 =0,112;
;
x1 = 0,843м; x2 = 0,206 м;
x1 отпадает, так как не соответствует граничным условиям x1 = 0,843 > h = 0,3 м , что недопустимо.
Следовательно, x = 0,206 м;
.
Требуемая
площадь двух арматурных стержней:
3651,05=383,25МПа.
.
Ставим два стержня d = 20 мм, для которых As= 6,28 см2 > 1,375см2.
Определим расчетную несущую способность вклеенного вдоль волокон стержня на выдергивание по формуле 9.20 [2]:
,
где fsv.d =2,1МПа – расчетное сопротивление древесины сдвигу;
d0=25 мм – диаметр отверстия под вклеенный стержень;
ld = 500 мм - расчетная длина заделываемой части (должна быть не менее 10d и не более 30d;
kn3- коэффициент, учитывающий неравномерность напряжений сдвига в зависимости от длины заделываемой части стержней:
Следовательно, несущая способность соединения достаточна.

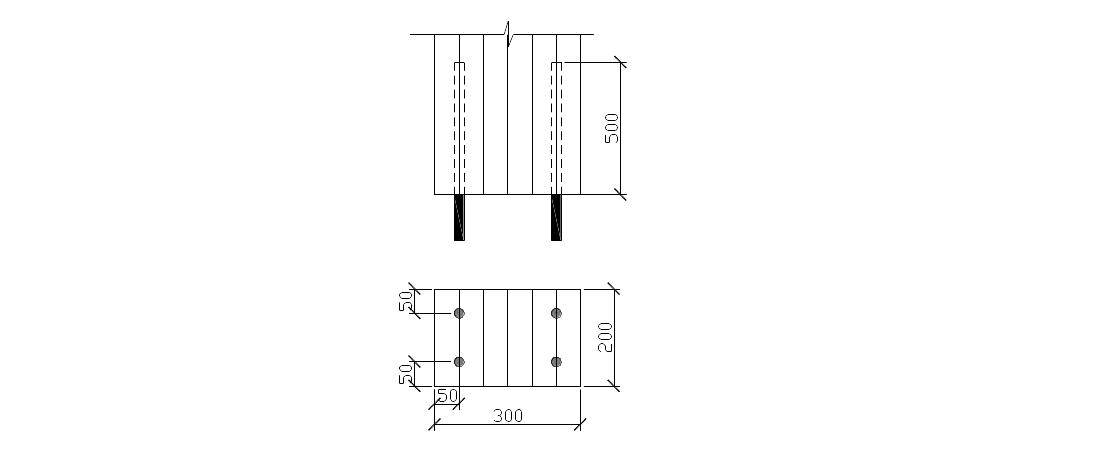

Рис. 7. Схема расстановки вклеенных вдоль волокон древесины стержней.
