3. Расчёт и конструирование колонны.
Исходные данные для проектирования колонны:
Здание производственного назначения, отапливаемое. Класс здания по условию эксплуатации – 1. Здание строится в г. Гродно (I Б снеговой район, I ветровой район) в местности, равномерно покрытой препятствиями высотой более 10м (тип местности В). Пролёт здания l =10 м.
Высота до низа несущих конструкций покрытия H =11 м;
Шаг колонн B = 3,6 м;
Длина здания 16·В=16·3,6=57,6м
Покрытие здания с кровельной плиткой “Икопал” по асбестоцементным плитам с верхней обшивкой, уложенным по дощатоклееным балкам. Уклон наклона кровли к горизонту 4,7о.
Стеновые панели клеефанерные общей толщиной 110мм. Нормативная нагрузка от панелей 0,392 кН/м2, расчётная нагрузка - 0,471 кН/м2 площади стены.
Дощатоклееные балки покрытия шириной 134 мм, высотой на опоре ho=528 мм.
Колонны проектируем из пиломатериалов древесины II сорта (ель).
3.1 Предварительный подбор сечения колонн

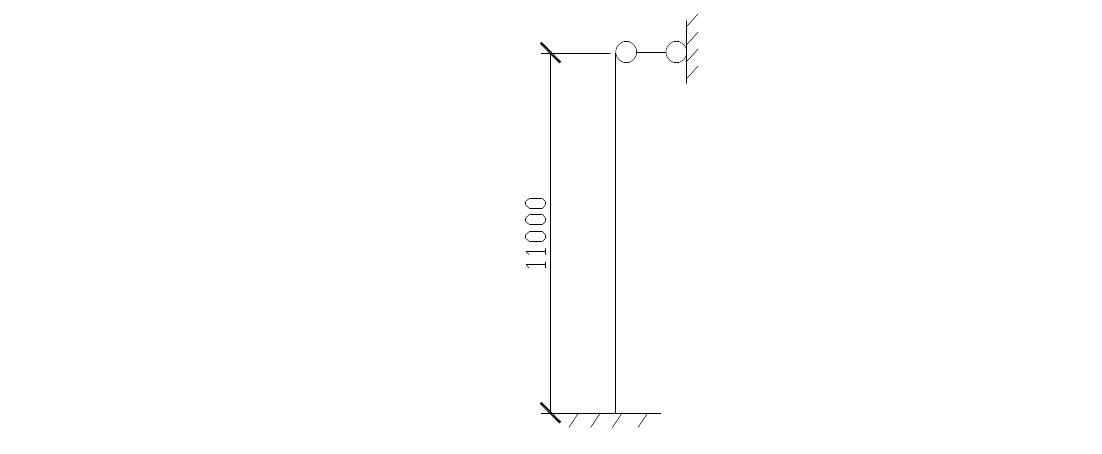

Расчётную схему колонны (Рис. 6) принимаем с шарнирным соединением низа и шарнирным соединением верха колонны.
Рис. 6. Расчётная схема колонны.
Для принятой расчётной схемы, расчётная длина колонна определяется по формуле:
где
-
коэффициент, принимаемый по п. 7.7.1[2]
Следовательно:
Далее предварительно принимаем следующие размеры колонны:
ширина сечения
высота сечения
Колонну проектируем дощатоклееную,
состоящую из досок сечением
,
Определяем положение центра тяжести колонны: так как колонна постоянного по высоте сечения, то соответственно центр тяжести колонны будет посередине её длины.
В соответствии с п.7.3.3[2] гибкость элемента определяется по формуле:
где
-
радиус инерции сечения;
Полученная гибкость
не превышает предельную
(таблица 7.7[2]).
В соответствии с пунктом 7.3.1[2] элементы проверяются на устойчивость по формуле:
где
при
по формуле 7.7[2]– коэффициент продольного
изгиба;
-
расчётное сопротивление древесины
сжатию (по таблице 6.4[2] с учётом
коэффициента
(таблица
6.3[2]).
Подставим найденные данные в формулу:
Условие выполняется, следовательно устойчивость колонны обеспечена.
3.2 Определение нагрузок на раму
Двухшарнирная рама является статически неопределимой системой. Преимуществом этой схемы является отсутствие Мd в шарнирном соединении ригеля со стойкой. Это упрощает конструкцию и даёт возможность применения в качестве ригеля клеедеревянной балки. Однако наличие жестких опорных узлов приводит к возникновению опорных моментов Мd, что весьма усложняет конструирование опорных узлов.
На раму действуют следующие нагрузки:
нагрузка от собственного веса кровли, дощатоклееной балки и стоек;
снеговая нагрузка в соответствии со снеговым районом;
ветровая нагрузка, определяемая в соответствии с ветровым районом (на подветренную и заветренную стойки, на ригель рамы).
Все нагрузки рассматриваются в соответствии с коэффициентами надёжности.
Определим действующие на колонну расчётные вертикальные и горизонтальные нагрузки. Подсчёт нагрузок горизонтальной проекции сводим в таблицу 3.1.
Таблица 3.1 – Нагрузки, действующие на раму
Наименование нагрузки |
Нормативное значение, кН/м2 |
Коэффициент надёжности по нагрузке |
Расчётная нагрузка, кН/м2 |
Постоянная: |
|
|
|
1. Кровля рулонная “Икопал” |
0,098 |
1,2 |
0,118 |
2. Асбестоцементная плита покрытия |
0,294 |
1,2 |
0,353 |
ИТОГО по ограждающим покрытиям: |
0,392 |
— |
0,471 |
3. Собственный вес балки |
0,0682 |
1,1 |
0,075 |
ИТОГО по покрытию: |
0,4602 |
— |
0,546 |
4. Навесные стены (асбестоцементные плиты) |
0,294 |
1,2 |
0,353 |
5. Собственный вес колонны, кН/м: 0,20,3 5= 0,3 кН/м |
0,3 кН/м |
1,1 |
0,33 кН/м |
Временная: |
|
|
|
1. Снеговая нагрузка (I Б сне-говой район) S0=0,8 кПа, [1, табл.1,7], μ =1, т.к. α =4,7о<25о |
0,8 |
1,6 |
1,28 |
2. Ветровая нагрузка (I ветро-вой район): qw.k = W0 k c; W0 = 0,23 кПа |
|
|
|
Для здания размером в плане 1057,6; ce1=+0.8 b/l
= 57,6/10 = 5,76 > 2
Ce3 = -0,6. |
|
|
|
При z = H + h'он = 11,638 м, k=0,6828 |
|
|
|
|
0,1256 |
1,4 |
0,1758 |
|
0,0942 |
1,4 |
0,1319 |
При z = 11, k =0,67 |
|
|
|
= 0,23 0,67 0,8 = 0,123 |
0,123 |
1,4 |
0,172 |
= 0,23 0,67 0,6 = 0,0925 |
0,0925 |
1,4 |
0,1295 |
При z = 10, k =0,65 |
|
|
|
= 0,23 0,65 0,8 = 0,1196 |
0,1196 |
1,4 |
0,1674 |
= 0,23 0,65 0,6 = 0,0897 |
0,0897 |
1,4 |
0,1256 |
При z = 5, k =0,5 |
|
|
|
= 0,23 0,5 0,8 = 0,092 |
0,092 |
1,4 |
0,129 |
= 0,23 0,5 0,6 = 0,069 |
0,069 |
1,4 |
0,097 |
