3. Терминальное оконечное оборудование. Описание функциональной схемы сотового телефона

Оконечное оборудование (обработки) данных (ООД, ОООД) или терминальное оборудование (англ. DTE, Data Terminal Equipment) — оборудование, преобразующее пользовательскую информацию в данные для передачи по линии связи и осуществляющее обратное преобразование. Это обобщённое понятие, используемое для описания оконечного прибора пользователя или его части. ООД может являться источником информации, её получателем или тем и другим одновременно. ООД передаёт и/или принимает данные посредством использования оконечного оборудования линии связи и канала связи.

Примером терминального оборудования может служить обычный персональный компьютер. В качестве ООД может также выступать большая ЭВМ (мейнфрейм), устройство сбора данных, кассовый аппарат, приемник сигналов глобальной навигационной системы или любое другое оборудование, способное передавать или принимать данные.

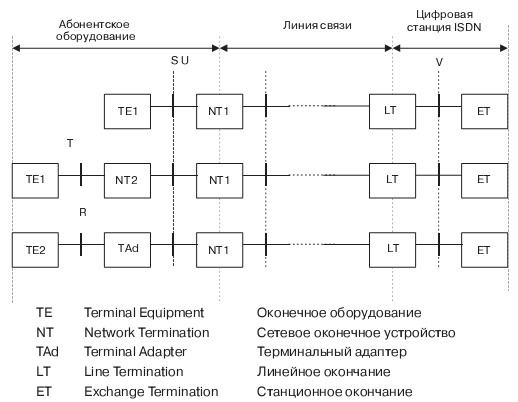

Для сети ISDN

TE 1 – (Terminal Equipment). Оконечное оборудование. Это, например, телефон ISDN или компьютер, или модем, факс или любые другие устройства, которые имеют интерфейс S-ISDN;

TE2 – Оконечное оборудование, несовместимое с ISDN и требующее согласующего оборудования. Это, например, аналоговый телефон или модем со стыком R232;

Tad — Терминальный адаптер позволяет преобразовывать произвольный интерфейс (R) устройств TE2 в интерфейс типа S. Он также может преобразовывать интерфейсы с цифровыми типами оборудования, например интерфейсы локальной сети Ethernet;

NT1: Сетевое окончание 1. Это оборудование обеспечивает физическое и электрическое согласование одного канала передачи. Например, окончание абонентской линии от местной телефонной станции;

NT2: Сетевое окончание 2. На этом уровне реализуются функции концентрации нагрузки ISDN. Типовые представители таких устройств: коммутационные подстанции, мультиплексоры и шлюзы локальной сети. Такие устройства используются большими учреждениями со своей собственной частной телефонной системой как ее основная часть;

LT: Линейное окончание. Это устройство, обеспечивающее физическое и электрическое подключение канала передачи ISDN к телефонной станции;

ET: Станционное окончание. Оно реализует логическое подключение к местной телефонной станции. Оно принимает сигналы, поступившие по D-каналу, и передает ответные сигналы от станции. ET – это групповое устройство и может обрабатывать информацию от нескольких D-каналов.

4. Описание структурной схемы сотового телефона.

Рассмотрим основные составляющие мобильного телефона:

- корпус

- станина

- основная плата

- LCD

- кнопки

- динамик

- бузер

- микрофон

Современный мобильный телефон имеет структуру микропроцессорной системы, которая содержит:

- ЦП (один или два)

- память (ОЗУ ПЗУ)

- контролер питания

- контролер зарядки

- контролер (зачастую ПЛИС), усилитель, диплексер радиочастотного тракта

- другая периферия

Процессор как правило специализированный и содержит множество дополнительных возможностей.

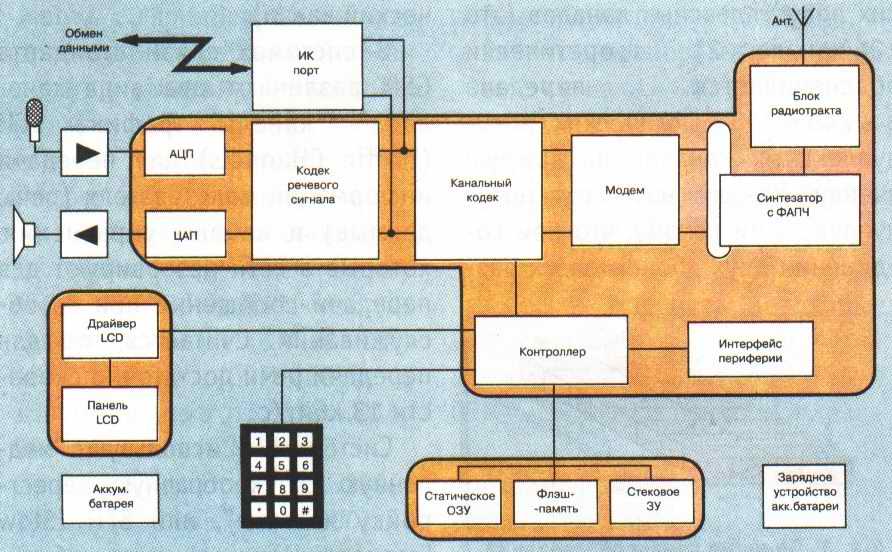

Рисунок 2 - Упрощенная структурная схема телефона.

Сигнал от RF-контроллера поступает на усилитель, затем, усиленный, подается на диплексор, который является своеобразным переключателем, после которого сигнал поступает на антенну. В этот момент телефон работает только на передачу, диплексор не пропускает усиленный по мощности ВЧ сигнал на приемную часть RF-контроллера. В противном случае столь мощный сигнал, пришедший на вход чувствительных цепей, попросту «спалит» часть контроллера. В момент приема сигнала, диплексор соединяет антенну с приемными цепями. В момент передачи телефон потребляет значительную мощность.
