6) Шестой вопрос

Фазовые детекторы преобразуют напряжение, модулированное по фазе в напряжение, изменяющееся по закону модулирующей функции. Напряжение на выходе детектора определяется разностью фаз сравниваемых колебаний. При использовании фазовых детекторов и фазамодулированных сигналов необходимо обеспечить равенство часты колебаний сигнала и опорной частоты сравниваемого, путем умножения, колебания. Основной характеристикой является детекторная характеристика – зависимость выходного напряжения от разности фаз сравниваемых колебаний. Основной параметр – крутизна характеристики, которая представляет собой производную выходного напряжения по фазовому углу в точке максимума производной при заданных амплитудах входных сигналов.

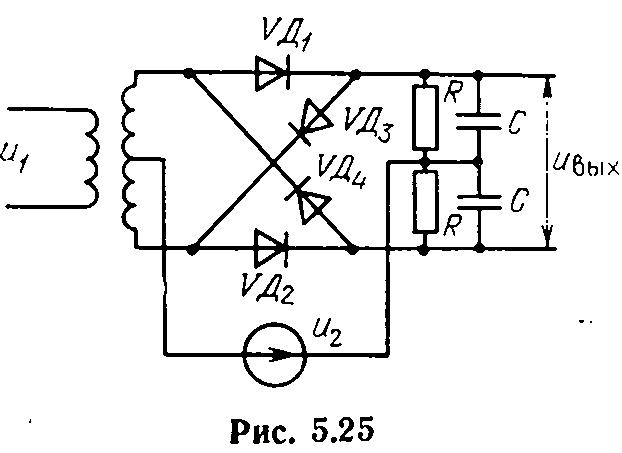

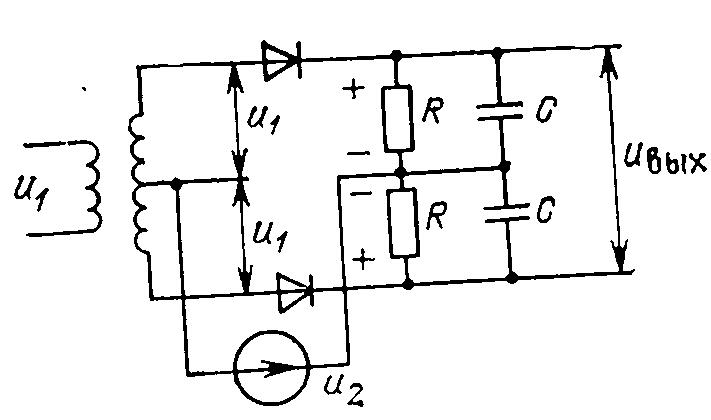

Ш ирокое распространение получил балансный фазовый детектор, устроенный таким образом чтобы выходные напряжения образовывали разность продетектированных сигналов. В некоторых случаях к ФД предьявляют высокие требования фильтрации комбинационных частот, тогда применяют кольцевые детекторы (5.25) – их можно рассматривать как соединение двух балансных детекторов, работающих на общую нагрузку.

ЧД – частотные детекторы различают как частотно-амплитудные,

ч астотно-фазовые и частотно-импульсные. В Ч-А изменение

частоты сигнала преобразуется в изменение амплитуды с последующим амплитудным детектированием. В Ч-Ф изменение частоты преобразуется в

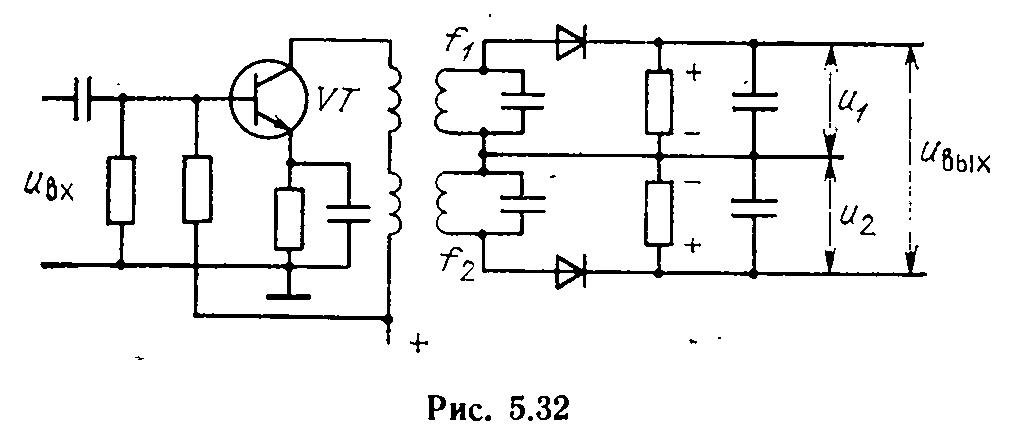

изменение фазового сдвига между двумя напряжениями с дальнейшим фазовым детектированием. В Ч-И детекторах ЧМ колебание преобразуется в последовательность импульсов, частота следования которых пропорциональна отклонению частоты входного сигнала от среднего значения. Характеристика ЧД – зависимость выходного напряжения от частоты сигнала при постоянной амплитуде входного напряжения. Качество детектирования определяется линейностью рабочего участка характеристики. В широко применяемом балансном детекторе (5.32) один из контуров настроен на частоту f1 несколько выше средней частоты принимаемого сигнала fo, второй на частоту f2 ниже fo.

7) Седьмой вопрос

В настоящее время приоритетным видом модулирования сигналов по сути является угловая модуляция, используемая во всех стандартах сотовой связи. Перспективы детектирования сигналов с угловой модуляцией сводятся к более эффективному использованию радиоспектра путём уплотнения манипуляций модулирующей функции. Квадратурная (амплитудная) модуляция — разновидность амплитудной модуляции сигнала, которая представляет собой сумму двух несущих колебаний одной частоты, но сдвинутых по фазе относительно друг друга на 90°, каждое из которых модулировано по амплитуде своим модулирующим сигналом. Квадратурная модуляция применяется для передачи сигналов цветности в телевизионном стандарте PAL и NTSC, стереофоническом радиовещании. Суть этого метода модулирования заключается в создании модулирующей функции из последовательности, каждый член которой соответствует возможным состояниям сигнала.

8) Восьмой вопрос

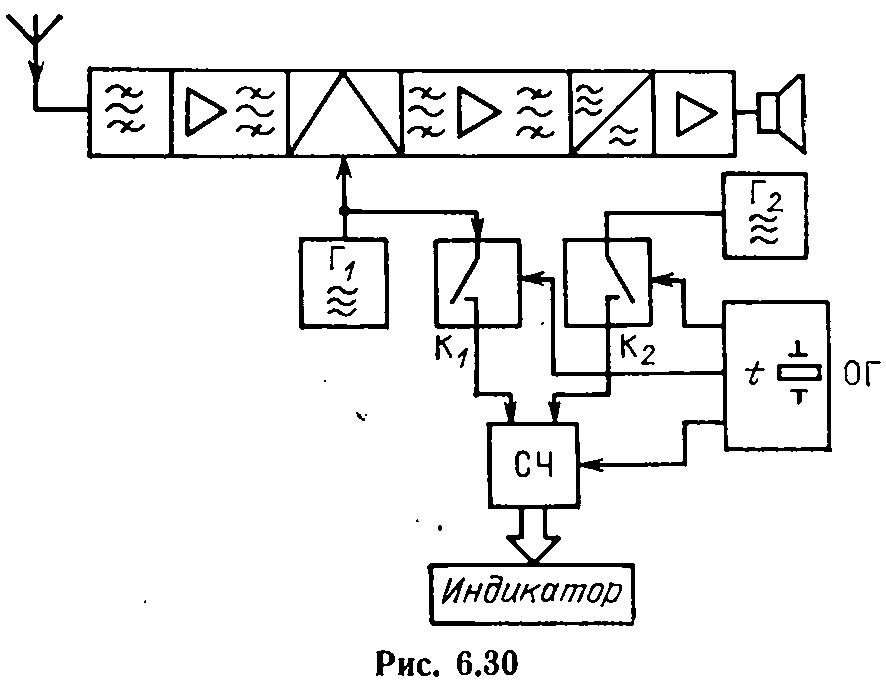

И спользование цифрового радиоканала предполагает обрабатывание сигналов в цифровом виде, т.е. дискретных последовательностей радиоимпульсов. Своего рода оптимизацией фильтрации может служить использование цифровой индикации частоты, при которой можно построить приемник без синтезатора, обладающий свойствами близкими к свойствам приемника с синтезатором. Задача решается путем настройки приемника на нужную частоту по индикатору и цифровой АПЧ для стабилизации настройки. Приемник с цифровым индикатором частоты по схеме 6.30 может быть настроен на нужную частоту с точностью, определяемой числом знаков в индикаторе. Идея цифровой АПЧ основана на том факте, что изменение числового значения частоты неизбежно начинается с последней цифры этого значения. Г1 – гетеродин преобразователя частоты, Г2 – генератор с частотй fпр, ОГ – опорный генератор, отмеряющий интервал времени отсчета. Этот интервал делится на две равные части, в течение первой из которых замкнут ключ К1 и ведется счет частоты гетеродина Г1. Во второй интервал замкнут ключ К2 и ведется счет частоты Г2. Концу мерного интервала счетчик выдает на индикатор результат.
