УПиО
1) Первый вопрос
Радиоприемное устройство, как часть радиотехнической системы, способно воспринимать слабые радиосигналы и преобразовывать их к такому виду, который обеспечит использование содержащейся в них информации.

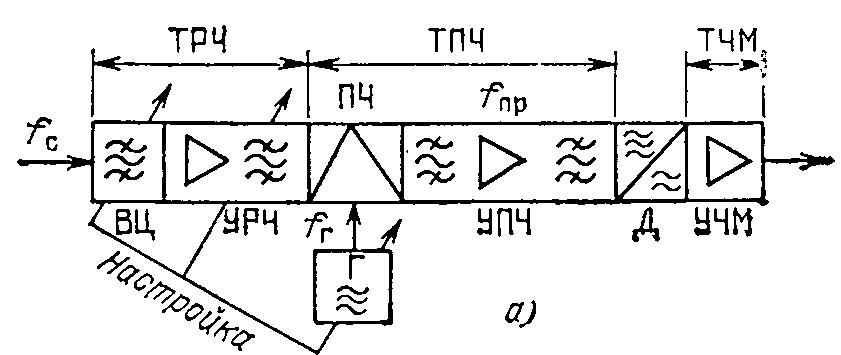

Супергетеродин:
С
игнал
с частотой fc преобразуется
в преобразователе частоты ПЧ, состоящем
из местного автогенератора (Г(гетеродин))
и смесителся частот в колебания
фиксированной промежуточной частоты
fпр, на которой и
осуществляется основное усиление и
частотная селекция. Додетекторный тракт
состоит из двух частей – ТРЧ (тракт
радиочастоты), в составе которого ВЦ и
УРЧ, и тракт ПЧ, включающий в себя УПЧ.
Инфрадинный:
Супергетеродинный приемник называется инфрадинным, в случае когда преобразование частоты fпр=fг±fc=fс±fг, осуществляется с переносом спектра сигнала вверх (fпр>fс_мах)
Прямое усиление:
В
се
резонансные цепи настроены на частоту
принимаемого сигнала на которой
осуществляется усиление. ВЦ обеспечивает
предварительную частотную селекцию,
УРЧ – основная частотная селекция и
додетекторное усиление сигнала. Контуры
ВЦ и УРЧ перестраиваются в пределах
нужного диапазона.
Прямого преобразования:
При использовании в приемном устройстве метода прямого преобразования частоты, частота fг=fс (почти равной). Принцип действия схож с супергетеродином и иногда может называется как супергетеродин с нулевой промежуточной частотой. Главный недостаток – близость зеркального канала - фактически соседний канал, но первоначально, при применении данного метода приема на СВ и ДВ, соседний канал приема почти гарантированно свободен.
2 )Второй вопрос
Чувствительность приемника по сути его способность принимать слабые сигналы. Количественно, чувствительность может быть оценена как минимальная ЭДС модулированного сигнала в эквиваленте приемной атненны в виде двуполюсника с усредненными параметрами (рис. а)), или минимальной мощностью сигнала на входе приемника. Различают чувствительность ограниченную усилением, реальную и пороговую чувствительности.
Чувствительность ограниченная усилением с малым усилением, т.е. в условиях малого влияния помех.
Реальная чувствительность учитывает влияние собственных шумов приемника и определяется минимальным уровнем сигнала на входе при заданных уровне сигнала и его превышении над шумом на выходе h^2=Эс/v^2. (Эс – энергия сигнала, v^2спектральная плотность мощности помехи).
Пороговая чувствительность определяется уровнем входного сигнала при h^2=1.
Так как устанавливается зависимость чувствительности приемника от его коэффициента усиления, уровня собственных шумов приведенных ко входу антенны и требуемого превышения h^2.
Обозначив Uc – напряжение сигнала, Uш – напряжение помехи, hвых = (Uc/Uш)вых, в эквиваленте антенны необходимо обеспечить превышение сигнала ha = Uo/Uш (где ha – превышение уровня сигнала с антенны над шумом, Uo – эффективное напряжение несущей частоты сигнала, необходимое для создания на выходе приемника напряжение Uc, Uш – уровень собственных шумов приемника). Осюда реальная чувствительность приемника подчиняется соотношению Uo≥ha*Uш.
