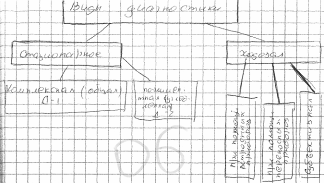

6. Виды диагностики при оценке технического состояния автомобилей. Средства диагностирования
СТАЦИОНАРНАЯ. Комплексная проводится с периодичностью ТО-1 назначение определение тех сост-я узлов агрегатов, обеспечивающих без-ть дв-я. Основой участка диагностики явл-ся тормозной стенд, прибор для проверки рулевого управления для легковых. Может быть стенд проверки установки управляемых колес.
Поэлементно углубленная проводится за 1-3 для до планового ремонта. Основой участка явл-ся стенд тяговых качеств на котором проверяется мощность, расход топлива и плюс все оборудование для поэлементного диагностирования.
ХОДОВАЯ – при помощи встроенных приборов, при помощи переносных приборов и субъективный.
7. Ходовая диагностика тормозной системы автомобиля
Эффективность торможения рабочей тормозной системы определяется по величине тормозного пути или по установившемуся замедлению или по времени срабатывания тормозной системы (эти величины приведены в ГОСТе и ПДД) и не зависит от типа транспортного средства.
Установившееся замедление определяется с помощью прибора инерционного типа называемого деселерометр, а ускорение акселерометр.
Величина тормозного пути опред-ся при однократном воздействии на рабочий орган в режиме экстренного торможения со скоростью в начале торможения 40км/ч.
Участок дороги должен быть с асфальто бетонным; цементно бетонным покрытием; ровный, горизонтальный, сухой, прямолинейный. При этом усилие на органе управления должно быть не более для легковых автомобилей 490 Н, для автобусов 686 Н, грузовые 686 Н, легковые автомобили с прицепом 490 Н. Скорость в начале торможения 40км/ч.
Эффективность торможения стояночной тормозной системы оценивается уклоном дороги на которой автотранспортное средство удерживается неподвижно. Стояночная тормозная система для АТС с разрешенной максимальной массой должна обеспечить неподвижное состояние АТС на опорной пов-ти с уклоном не менее 16%, для АТС в снаряженном состоянии не менее 23% для легковых автомобилей и автобусов и не менее 31% для грузовых авт и автопоездов. Усилие прикладываемое к органам управления должно быть не более 392Н для легковых авт и 588Н для остальных АТС.
Допускается падение давления воздуха в пневматическом тормозном приводе при неработающем двигателе не более чем на 0,5 от нижнего значения предела в течении 30 мин при отпущенной педали и 15 мин при нажатой педали.
8. Стендовая диагностика тормозной системы автомобиля
Все стенды делятся на силовые, инерционные и инерционно-силовые. В основу стендов положена имитация движения и нагрузок автомобиля на дороге. Стенды состоят из:
Опорное устройство;
Нагрузочное устройство;
Пульт управления;
Устройство для отсоса ОГ;
Вентилятор.
Опорное устройство состоит из рамы и беговых роликов. В современных стендах используются спаренные беговые ролики (барабаны). Диаметр роликов выбирается, исходя из соотношения Rрол / Rколеса =0,4-0,6. Длина роликов 600-700 мм с фиксирующими приспособлениями и 850-900 без них.
Опорные устройства: а) однороликовое колесо; б) двухроликовое колесо; в) двухроликовая ось; г) трехроликовое колесо и т. д.
Нагрузочные устройства:
а) механические (торможение создается с помощью дискового или колодочного тормоза, соединенного с одним из роликов);
б) электрические ( в качестве нагрузочного устройства используется асинхронный балансирный электродвигатель, который через редуктор соединен с одним из роликов, или электродвигатель постоянного тока без редуктора. Торможение создается за счет преодоления сил взаимодействия между ротором и статором. Большой расход электрической энергии, большие габариты);
в) электродинамические (представляет собой электромагнитную катушку. Большой диапазон скоростей, низкий расход эл. энергии , компактность);
г) гидравлические.
