1.4.2 Устройство и работа рунн .
Распределительное устройство низшего напряжения состоит из одной или нескольких транспортных групп. Каждая транспортная группа представляет собой набор шкафов с установленными в них аппаратами, измерительными и защитными приборами и вспомогательными устройствами со всеми внутренними электрическими соединениями главных и вспомогательных цепей. В транспортной группе шкафы стыкуются между собой болтовыми соединениями.

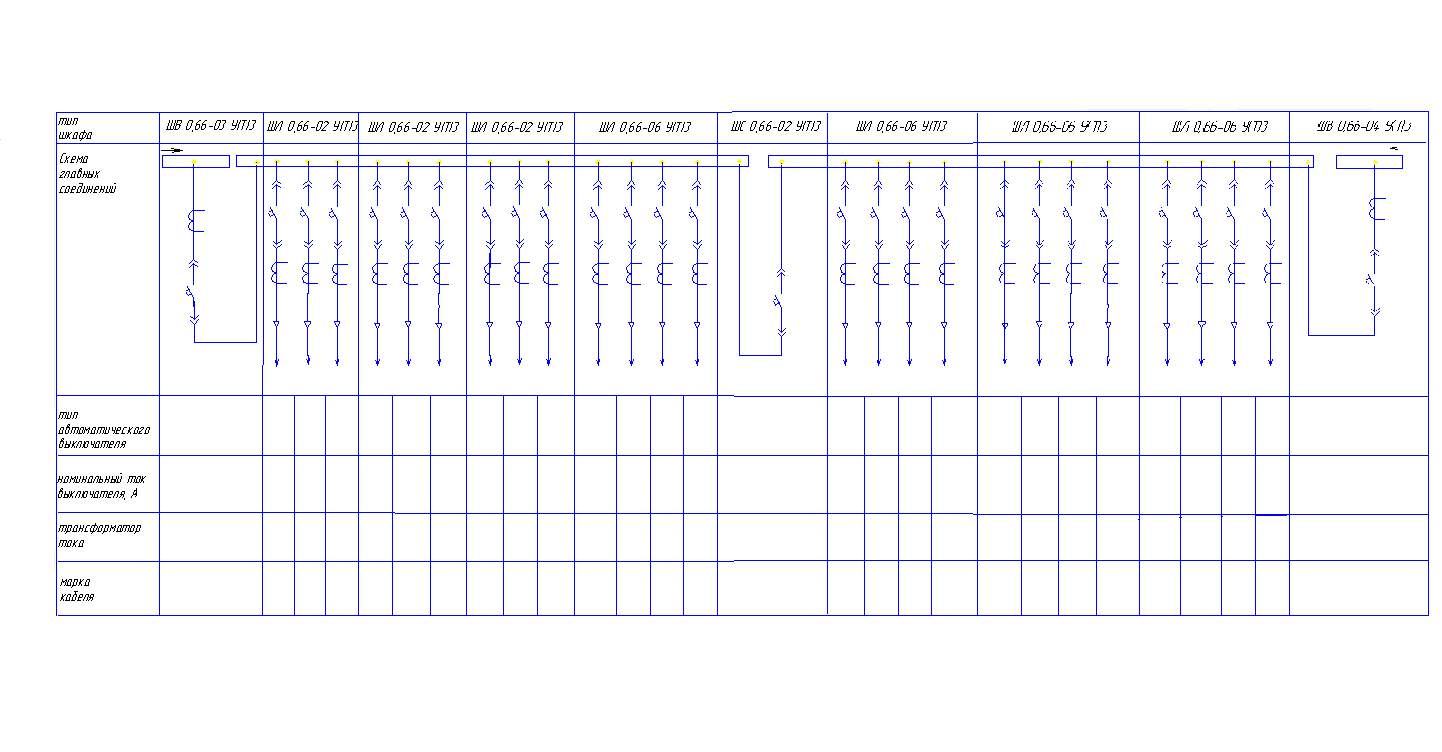

Рунн состоит из 10 шкафов
В перечень документации, передаваемой предприятию-изготовителю и необходимые для изготовления входят следующие документы:
1. принципиальная электрическая схема электроприводов объекта;
2. дополнительный чертеж мнемосхемы при невозможности
четкого изображения ее на сборочном чертеже;
3. опросные листы на комплектующие изделия, предусмотренные условиями их заказа;
4. чертеж компоновки (по усмотрению проектной организации);
5. патентный формуляр (при поставке на экспорт);
6. технические данные аппаратов;
7. чертеж общего вида;
8. электрическая схема соединений;
9. перечень надписей.
По согласованию с предприятием-изготовителем можно вместо схем соединений включать в состав документации таблицы соединений.
Передаваемые документы должны быть расположены в альбоме в следующей последовательности
а) на защищённые щиты;
б) на отдельные напольные шкафы;
в) на открытые щиты управления и сигнализации;
г) на открытые щиты для блоков резисторов;
д) на многоящичные щиты;
е) на отдельные блоки, панели и ящики;
ж) на пульты.
В начало каждого альбома необходимо помещать перечень комплектных устройств. В сопроводительном документе указывается почтовый адрес заказчика и генеральной проектной организации.
2 Специальная часть
2.1 Правила выполнения электротехнической рабочей документации
2.1.1 Состав эрд для строительства предприятий, зданий, и сооружении в общем случае.
1)рабочие чертежи, объединенные в комплекты по видам работ (далее именуемые основные комплекты рабочих чертежей);
2)прилагаемые к основным комплектам рабочих чертежей документы.
В основной комплект рабочих чертежей входят:
1) общие данные;
2)чертежи, схемы, таблицы и т.п. В прилагаемые документы входят:
1)повторно применяемые рабочие документы (чертежи, схемы, таблицы и т. п.);
2)рабочая документация на электромонтажные конструкции, подлежащие изготовлению в мастерских электромонтажных заготовок (рабочая документация задания МЭЗ);
3)эскизные чертежи общего вида НКУ;
4)локальная смета;
5)ведомость потребности в материалах;
6)спецификация оборудования;
7)опросные листы на электрооборудование (при необходимости);
8) ведомость объемов монтажных и строительных работ. В случаях, когда локальная смета составлена по Единым районным расценкам на строительные конструкции и работы и расценкам на монтаж оборудования, ведомость объемов монтажных и строительных работ не выполняется (согласно ГОСТ 21.111, п. 7);
9) другие документы, направляемые заказчику в соответствии с договором (контрактом),
Основной комплект рабочих чертежей и прилагаемые документы без текстовых документов имеют название "рабочие чертежи".
