1.4 Назначение проектируемого объекта, технологическая характеристика, выбор величин напряжения источника питания.
Цеховая подстанция (ПС 32) предназначена для приема, преобразования и распределения электрической энергии трехфазного переменного тока частотой 50 Гц на напряжение 6/0,4 кВ.
КТП предназначена для работы в следующих условиях:
- интервал температур от минус 45 градусов С до плюс 40 градусов С;
- внешняя изоляция по ГОСТ 9920-89 - степень II - III;
- по условиям работы комплектующей аппаратуры эксплуатация
допускается на высоте не более 1000 м над уровнем моря;
- район по ветру и гололеду I - IV в соответствии с ПЭУ-864
- окружающая среда - взрыво- и пожаробезопасная, не содержащая
токоведущей пыли, химически активных газов и испарений (атмосфера типа
по ГОСТ 15150-69);
Двухтрансформаторная КТП состоит из:
- металлического корпуса контейнерного типа;
- устройства высокого напряжения (УВН);
- распредустройства низкого напряжения (РУНН);
- двух силовых трансформаторов;
- высоковольтного воздушного ввода и разъединителя 10(6) кВ
1.4.1 Устройство и работа увн .
Глухой ввод осуществляется с помощью кабеля, подводимого к коробке ввода ВН. Коробка ввода ВН представляет собой сварную конструкцию , которая крепится к трансформатору болтовым соединениями и служит для подключения кабелей и защиты вводов трансформатора. Коробка глухого ввода входит в комплект поставки силового трансформатора .
Увн состоит из 10 шкафов к-66
Назначение и область применения.
Малогабаритное устройство комплектное распределительное серии К-66 напряжением 6÷10 кВ предназначено для приема и распределения электрической энергии переменного трехфазного тока частотой 50 Гц напряжением 6÷10 кВ. КРУ серии К-66 применяются в качестве распределительных пунктов городских и промышленных подстанций (мощностью силового трансформатора до 10000 кВА) и других объектов народного хозяйства.
КРУ серии К-66 предназначены для работы внутри помещения (климатические исполнения У3 и Т3 по ГОСТ 15150-69) при следующих условиях:
• высота над уровнем моря до 1000м,
• нижнее значение температуры окружающего воздуха: для исполнения У3 -
минус 25°С, для исполнения Т3 - минус 10°С;
• тип атмосферы: - II по ГОСТ 15150-69 для исполнения У3 (примерно
соответствует атмосфере промышленных районов ); - III для исполнения Т3.
Конструкция К-66 сейсмостойка во всем диапазоне сейсмических воздействий землетрясения до 9 баллов по шкале MSK 64 включительно на уровне 25 м по ГОСТ 17516.1-90.
Типы основного высоковольтного оборудования, встраиваемого в КРУ серии К-66:
• выключатель вакуумный модернизированный ВВ/ТЕL-10-20/1000У3;
• разъединители типа РВ-10У2 и РВЗ-10У2;
• трансформаторы тока типа ТОЛ-10У2 ;
• трансформаторы напряжения типа ЗНОЛП-10УХЛ2 ;
• предохранители для трансформаторов напряжения ПКН-001-10У3.

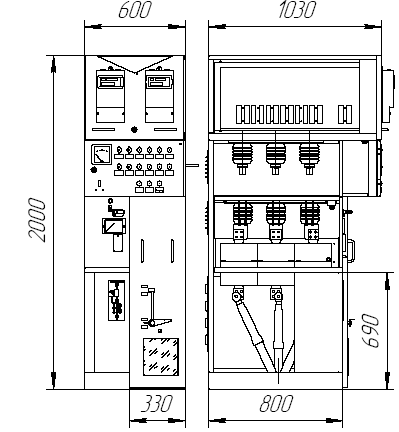

Общие сведения по конструкции.
КРУ серии К-66 поставляются отдельными шкафами с элементами стыковки шкафов в распредустройство, по желанию заказчика шкафы КРУ могут поставляться транспортными блоками до трех шкафов в блоке со смонтированными в пределах блока соединениями главных и вспомогательных цепей. Основной отличительной особенностью конструкции шкафов КРУ серии К-66 является нетрадиционное расположение фаз по глубине шкафа. Защита металлоконструкции КРУ от коррозии осуществляется лакокрасочными покрытиями, в том числе на основе полимеров, и гальваническими покрытиями.
Конструкция шкафов КРУ серии К-66 имеет четыре изолированные отсека:
• отсек высоковольтного выключателя;
• отсек трансформаторов тока и кабельной разделки;
• отсек сборных шин;
• отсек для релейной аппаратуры и защиты (релейный шкаф).
Конструкция КРУ серии К-66 обеспечивает удобное обслуживание встроенного оборудования и имеет освещение высоковольтных отсеков. Присоединения (вводы или выводы) шкафов выполняются кабельными. Конструкция шкафа КРУ серии К-66 позволяет подключать не более двух трехжильных высоковольтных кабелей сечением 240 мм2 или трех одножильных высоковольтных кабелей сечением до 630 мм2. Ввод высоковольтного кабеля в шкаф осуществляется снизу шкафа. Ввод контрольных кабелей в шкафы осуществляется сверху через кабельные лотки в верхней части шкафа либо снизу шкафа по левой стойке корпуса шкафа.
Вакуумный выключатель ВВ/ТЕL-10 установлен на выкатном элементе. Выкатной элемент с установленным вакуумным выключателем в шкафу может перемещаться как в горизонтальной плоскости, так и в вертикальной плоскости. Перемещение выкатного элемента в вертикальной плоскости обеспечивает разрыв главной цепи шкафа (рабочее и контрольное положения выкатного элемента). При перемещении выкатного элемента в горизонтальной плоскости выкатной элемент может быть перемещен в ремонтное положение. Шкафы КРУ оборудованы защитными автоматически закрывающими шторками при перемещении выкатного элемента из рабочего положения в контрольное.
На фасадных панелях шкафов размещены приводы разъединителей и заземляющих разъединителей. Приводы имеют фиксированные включенное и отключенное положения и оснащены указателями положения. Кроме того, они оборудованы запирающим устройством во включенном и отключенном положениях. На приводах предусмотрена возможность установки механических блокировочных замков типа Генодмана либо электромагнитных блокировочных замков. На приводах установлены концевые выключатели, с помощью которых контролируется положение приводов. Шкафы КРУ оборудованы необходимыми блокировками в соответствии с требованиями стандартов по безопасности труда. В КРУ серии К-66 применена быстродействующая дуговая защита, выполненная на
светочувствительных элементах, установленных в высоковольтных отсеках, в сочетании с клапанами разгрузки избыточного давления.
При необходимости шкафы КРУ серии К-66 могут устанавливаться в одном ряду распредустройства из шкафов КСО-3СЭЩ, при этом стыковка шкафов К-66 и КСО-3СЭЩ может осуществляться через переходный шкаф, шириной 400мм.

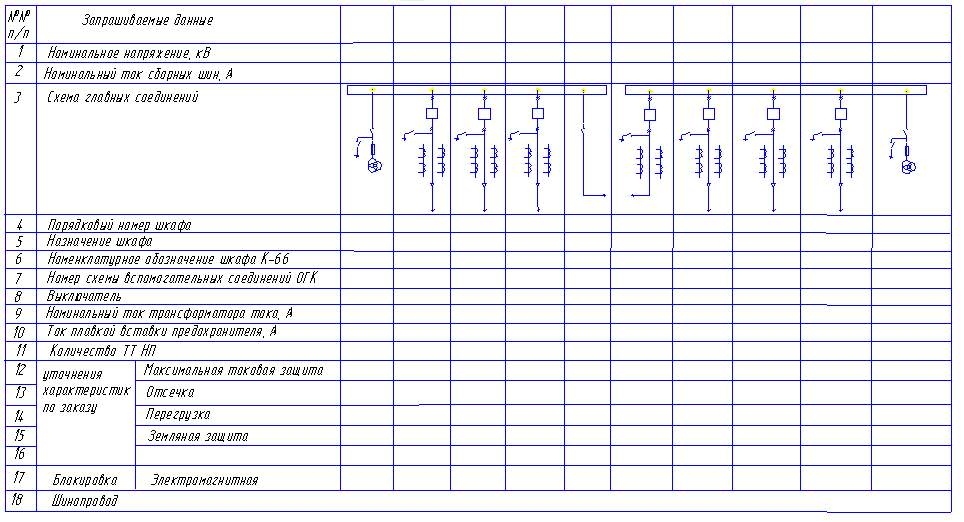

План-расположение шкафов КРУ с указанием расположения шинопроводов:
Вид поставки:
• блоками:
• отдельными шкафами
