Характеристика опору замикаючої ділянки
Замикаюча ділянка
|
|
|
||
|
|
|
|
|
4,69 |
4,06 |
1,23 |
1,12 |
Додаток Д
Таблиця 1
Теплотехнічні характеристики опалювальних приладів, що виготовляють в Україні
Найменування, марка |
Параметри |
|||||
|
|
|
|
|
|
|
Радіатор чавунний МС-140 |
64,5 |
0,1 |
0,005-0,014 |
1,3 |
0,02 |
174 1-секц. |
0,015-0,149 |
0 |
|||||
0,15-0,25 |
0,01 |
|||||
Радіатор РБ-біметалевий |
70 |
0,1 |
0,005-0,02 |
1,35 |
0,02 |
115 1 колонка |
0,021-0,25 |
0 |
|||||
Конвектор КСК-20 |
70 |
0,1 |
0,005-0,0278 |
1,21 |
0,18 |
1131 при
|
0,0279-0,25 |
0,07 |
|||||
Радіатор алюмінієвий |
64,5 |
0,1 |
|
1,3 |
0 |
160 1-секц. |
Додаток Ж
Таблиця 1
Значення коефіцієнту β

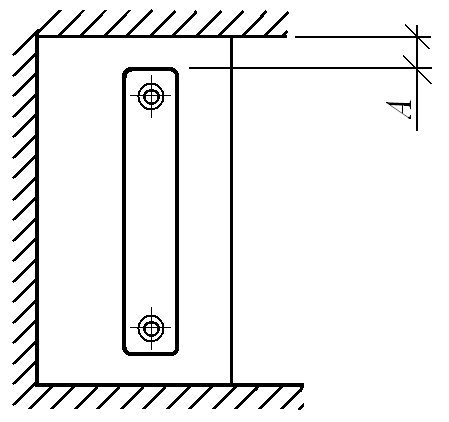

Способи установки опалювального приладу |
|
β |
|
|
Біля стіни без ніші; перекритий дошкою в вигляді полички |
40 80 100 |
0,95 0,97 0,98 |
|
В стінній ніші |
40 80 100 |
0,9 0,93 0,94 |
|
Біля стіни без ніші; закритий дерев‘яною шафою з щілинами в передній стінці біля полу та в верхній дошці |
150 180 220 260 |
0,8 0,84 0,88 0,89 |
|
Теж саме, зі щілиною в верхній частині передньої дошки |
130 |
0,83 (відкриті щілини) 0,71 (щілини закриті сіткою) |
|

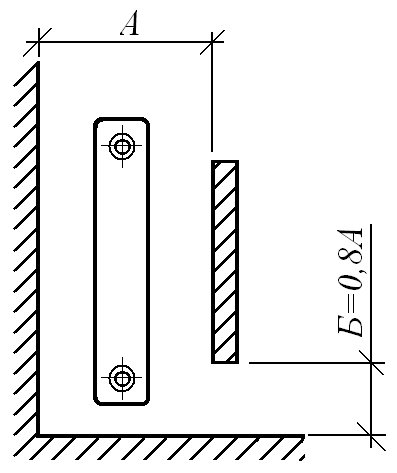

Біля стіни без ніші; закритий шафою зі щілиною в верхній дошці шириною Б не менше ширини приладу; спереду шафа закрита дерев‘яною решіткою, яка не доходить до полу |
100 |
0,87 |
|
Біля стіни без ніші; закритий екраном, який не доходить до полу |
100 |
1,11 |
|

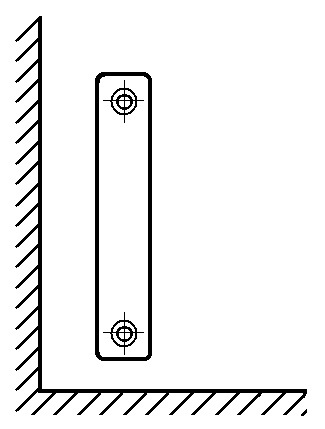

Відкрито біля глухої стінки |
- |
1 |
Додаток З
Приклад розрахунку поверхні нагрівальних приладів на однотрубному стояку системи опалення Верхня розводка

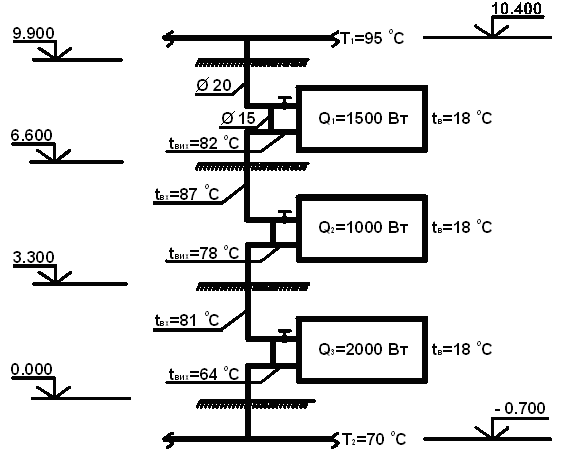

Рис. 1. Розрахункова схема стояка однотрубної системи опалення з верхньою розводкою

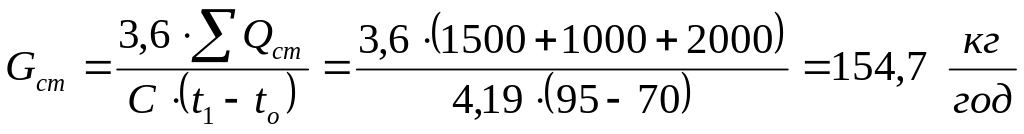

Визначаємо витрата теплоносія в стояку, :
.

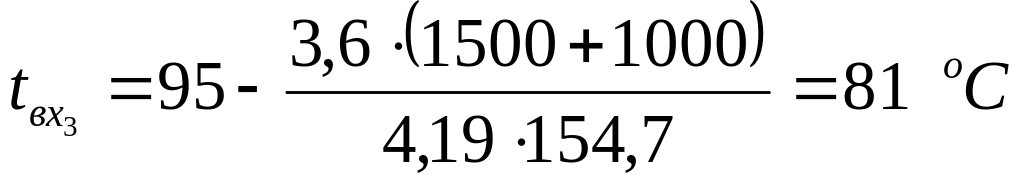

Визначимо температуру теплоносія на вході в опалювальні прилади,
.
Визначаємо швидкість теплоносія (води) у стояку,
:
.
Визначаємо температуру теплоносія (води), , на виході з нагрівального приладу. Знаходимо по таблиці
(шляхом інтерполяції по швидкості).
;
;
.
Визначаємо тепловий потік від трубопроводів на 1 – му, 2 – му та 3 – му поверхах. На один поверхостояк іде труб діаметром: ;
; ;
з них
- вертикальні, а
- горизонтальні, відповідно теплонадходження в приміщення від них буде дорівнювати:
;
.

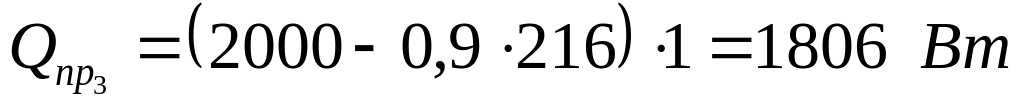

Визначаємо теплову потужність опалювального приладу:
;
;
.

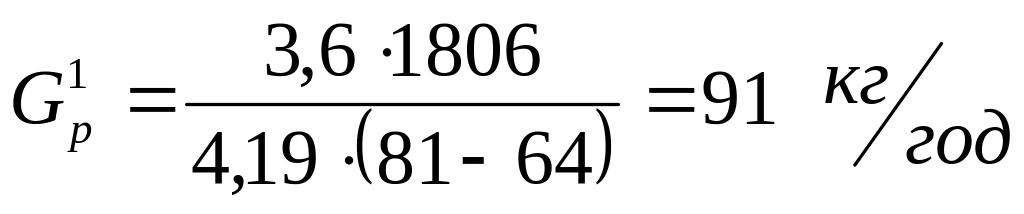

Визначаємо стандартний і розрахунковий температурний напори, , а також стандартні й розрахункові витрати теплоносія через опалювальний прилад, :
Визначаємо кількість модулів (секцій) опалювального приладу:
- секцій
чавунного радіатора МС-140 на першому
радіатору по ходу теплоносія.
Таблиця 4
