3 Выбор главной электрической схемы подстанции

Подстанции, обеспечивающие электроэнергией потребителей первой категории, выполняются двухтрансформаторными. Нормы технического проектирования ПС рекомендуют ряд типовых схем: так по напряже­нию выбираем схему, которая применяется для РУ 35 – 220 кВ двухтрансформаторной проходной подстанции.

Проходные подстанции выполняются по упрощенной схеме с выключателем в одной из перемычек и выключателями и разъединителями в цепях трансформаторов.

Достоинства этой схемы: простота, малая стоимость позволяющая обеспечить надежность электроснабжения потребителей. Главная электрическая схема подстанции 110/10/10 кВ с двумя трансформаторами по 40 МВА изображена на рисунке 3.1.

Рисунок 3.1 - Электрическая схема подстанции

4 Расчет токов короткого замыкания

Расчеты токов короткого замыкания (к.з.) при проектировании ПС необходимы для выбора и проверки электрических аппаратов и проводников, проектирования и настройки устройств релейной защиты и автоматики, проектирования заземляющих устройств и т.д.

Расчет токов к.з. для выбора аппаратов и проводников, их проверки по условиям термической и электродинамической стойкости при к.з. для определения параметров срабатывания, проверки чувствительности и согласования действий устройств релейной защиты электроустановок 0,4-220кВ производится приближенными, так называемыми практическими методами, многолетний опыт приближения которых доказал его технико-экономическую целесообразность.

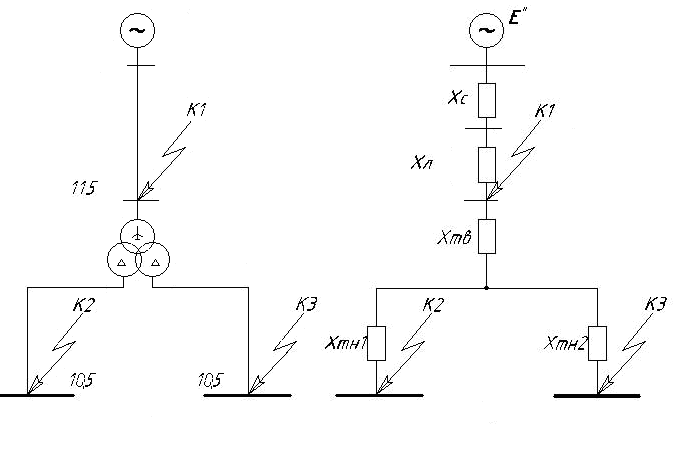

Схемы для расчётов токов КЗ представлены на рис. 4.1

Рисунок 4.1 - Расчётная схема и схема замещения

4.1 Примем значения сверхпереходной ЭДС и базисную мощность для системы =1,0; =1000 МВА.

Расчёт сопротивлений элементов:

где

3

4.2 Короткое замыкание в точке К1.

Результирующее сопротивление до точки К1:

Базисный ток:

(кА)

Начальное действующее значение периодической составляющей тока к.з.:

(кА)

Ударный ток к.з. следует определять:

,

где - ударный коэффициент

(кА)

Определение тока однофазного КЗ

4.3 Короткое замыкание в точках К2 и К3.

Результирующее сопротивление до точки К2 и К3:

Базисный ток:

(кА)

Начальное действующее значение периодической составляющей тока к.з.:

(кА)

Ударный ток к.з. следует определять:

,

где - ударный коэффициент

(кА)

5 Выбор электрических аппаратов и проводников

Выбор аппаратов и проводников для проектируемой подстанции проводится по заданной электрической схеме и расчетным условиям.

Расчетные величины сопоставляются с соответствующими номинальными параметрами аппаратов, выбираемых по каталогам и справочникам.

При выборе аппаратов необходимо учитывать род установки (наруж­ная или внутренняя), загрязненность среды, габариты, вес, стоимость ап­парата, удобство его размещения в РУ и др.
