- A8,0m1,0n (шифр параметра gz5); a4,0m0,5n (шифр параметра gz4);
- A2,0M0,5N (шифр параметра GZ3); N0,5M2,0A (шифр параметра GZ3B);
- A1,0M0,1N (шифр параметра GZ2);
в общем диапазоне от 0,2 до 5000 Ом*м с разбивкой на два диапазона от 0,2
до 200 Ом*м и от 200 до 5000 Ом*м; зондовыми установками
- A0,5M6,0N (шифр параметра PZ);A0,4M0,1N (шифр параметра GZ1);
в общем диапазоне от 0,2 до 1000 Ом*м с разбивкой на два диапазона от 0,2 до 200 Ом*м и от 200 до 1000 Ом*м и измерение удельного сопротивления водной промывочной жидкости (шифр параметра RB) резистивиметром - в диапазоне от 0,2 до 20 Ом*м.

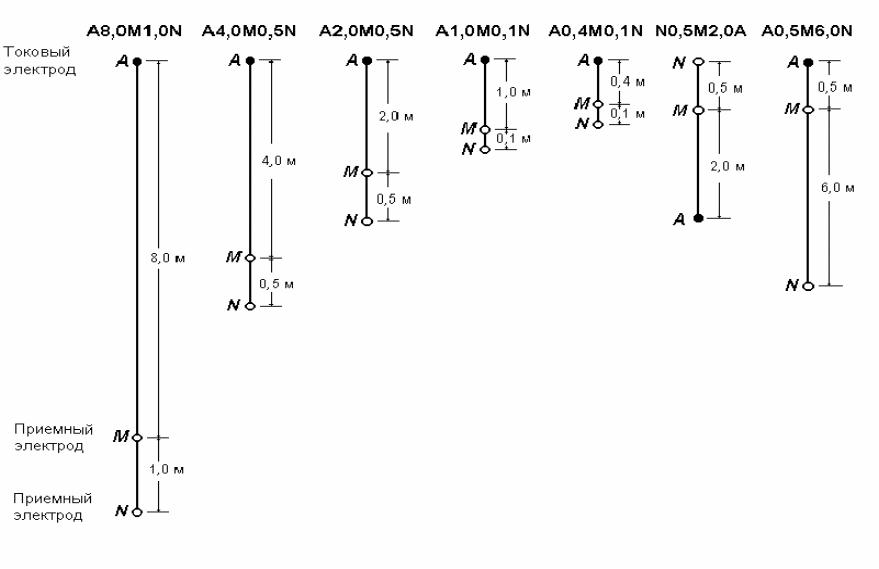

Схемы зондов БЭЗ приведены на рисунке 6.
Рисунок 6. Зонды, входящие в комплект БЭЗ
Для оценки качества БКЗ служат неразмытые глинистые пласты с выдержанными электрическими свойствами. Показания КС больших зондов БКЗ (2,4,8- метрового), БК и ИК в таких пластах близки удельному и мало различаются между собой. Следует учесть, что на КС зондов малого размера несколько сказывается влияние скважины, однако величины КС тоже близки между собой. Предельно допустимая скорость регистрации - 2000 м/час.
2.2.4. Микрокаротаж. Метод микрозондирования заключается в детальном исследовании кажущегося сопротивления прискважинной части разреза зондами очень малой длины. В качестве зондовой установки служит резиновый “башмак”, на котором установлены три точечных электрода на расстоянии 2.5 см друг от друга. Они образуют два зонда: микроградиент-зонд (МГЗ) A0.025M0.025N и микропотенциал-зонд (МПЗ) A0.05M, у которого электродом N служит корпус прибора (рисунок 7).
Микрокаротаж применяется для детального изучения геологического разреза скважины, выделения пластов – коллекторов и оценки их эффективной мощности. Поскольку радиус исследования микроградиент – зонда составляет около 4 см, а микропотенциал – зонда 10 – 12 см, то микроградиент – зонд против проницаемых пластов изучает в основном сопротивление глинистой корки, а микропотенциал – зонд – сопротивление пород в пределах промытой зоны, где основным флюидом является фильтрат промывочной жидкости, а также остаточные нефть и газ.МКЗ относится к основным исследованиям, проводится во всех поисковых и разведочных скважинах, в открытом стволе, в интервалах детальных исследований, совместно с комплексом БКЗ.
МКЗ самостоятельно решает следующие геофизические задачи:
определение УЭС промывочной жидкости (по интервалам каверн),определение кажущегося сопротивления исследуемой среды.
Рисунок 7. Зонд микрозондирования
МКЗ применим при решении следующих геологических задач:
-при наличии глинистой корки и радиального градиента сопротивлений положительными приращениями на диаграммах МКЗ выделяются коллекторы с межгранулярной средней и высокой пористостью, при условии, что сопротивления, измеряемые микрозондами, превышают не более чем в 5 раз значения УЭС промывочной жидкости;
-положительные приращения на диаграммах относятся к прямым качественным признакам проникновения фильтрата промывочной жидкости в пласты и подтверждают движение флюида в пласты, образование глинистых корок и радиальных градиентов сопротивлений;
-определение эффективной мощности коллекторов с достоверным выделением отдельных проницаемых прослоев толщиной от 0,4 м и выше, при разрешающей способности МКЗ 02 см;
-выделение плотных непроницаемых прослоев;
-выделение размываемых глин-покрышек, дающих значительные каверны;
выделение зон частого чередования участков разреза тонкослоистого строения с ухудшенными коллекторными свойствами, зонами глинизации или представленные неколлекторами;
-при незначительном проникновении или его отсутствии по данным МКЗ возможно разделение газонасыщенных и водонасыщенных участков пласта;
-данные МКЗ используются при привязке керна к глубине;
-данные МКЗ используются как вспомогательный материал при детальных расчленениях.
На рисунке 8 приведены диаграммы методов КВ, МКЗ и БК.
Рисунок 8. Диаграммы комплекса ГИС в терригенном разрезе.
