Задание Задача1
Для двухопорной стальной балки определить реакции опор, построить эпюры поперечных сил, изгибающих моментов и подобрать необходимые
размеры поперечного сечения заданной формы, приняв [аи] = 150 МПа.

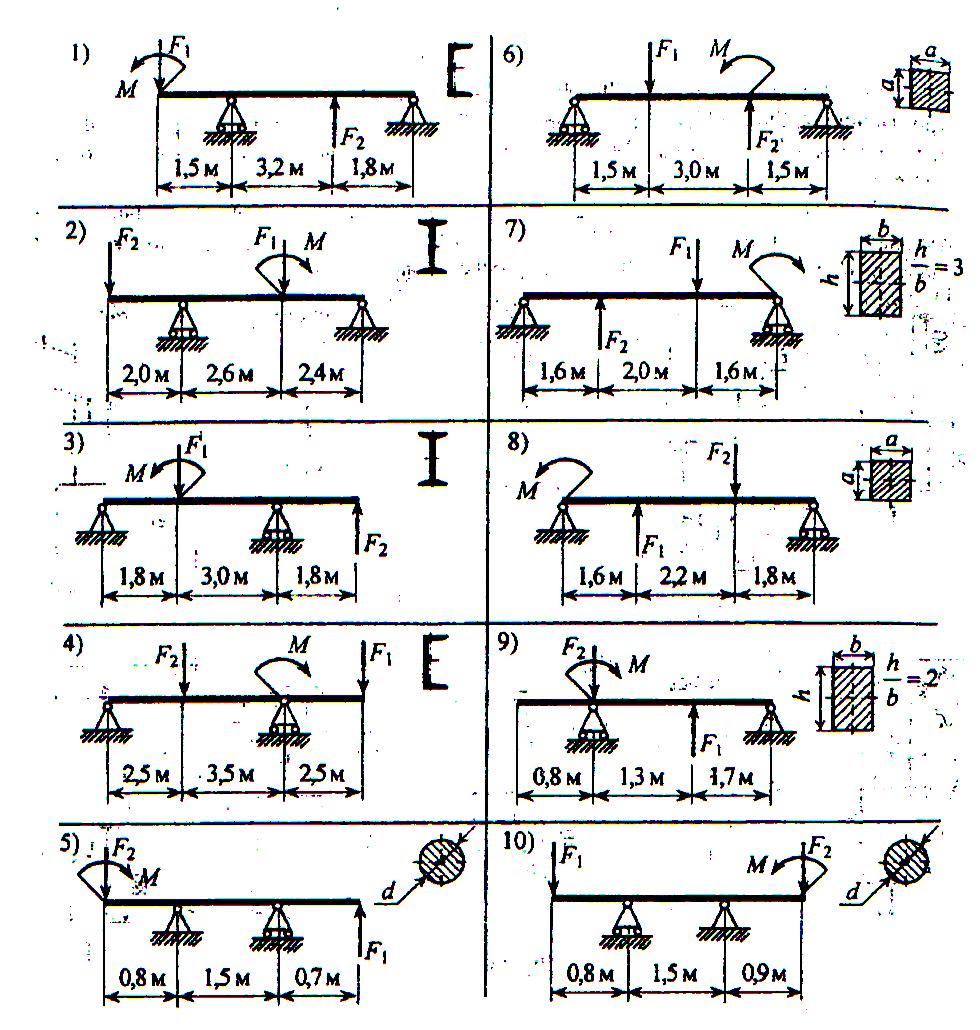

Номер схемы и вид сечения (1-10) выбрать по рисунку 6 , а числовые значения сил и момента - по таблице 3.
рис.6
Таблица 3- Данные для задачи 1
вариант |
№ схемы |
F1 кН |
F2 кН |
М кН·м |
|
|
1 |
1 |
18 |
20 |
3,0 |
||
2 |
2 |
12 |
32 |
5,0 |
||
3 |
3 |
1 4 |
14 |
2,8 |
||
4 |
4 |
8 |
18 |
4,6 |
||
5 |
5 |
11 |
15 |
1,8 |
||
6 |
6 |
20 |
20 |
6,0 |
||
7 |
7 |
6 |
14 |
4,8 |
||
8 |
8 |
18 |
28 |
5,5 |
||
9 |
9 |
21 |
29 |
8,0 |
||
10 |
10 |
15 |
12 |
2,4 |
||
11 |
1 |
18 |
14 |
5,6 |
||
12 |
2 |
8 |
38 |
9,0 |
||
13 |
3 |
9 |
10 |
3,6 |
||
14 |
4 |
26 |
16 |
5,2 |
||
15 |
5 |
14 |
36 |
6,4 |
||
16 |
6 |
18 |
48 |
4,8 |
||
17 |
7 |
24 |
24 |
2,4 |
||
18 |
8 |
16 |
56 |
5,6 |
||
19 |
9 |
28 |
28 |
2,8 |
||
20 |
10 |
20 |
20 |
2,0 |
||
21 |
1 |
36 |
52 |
5,2 |
||
22 |
2 |
36 |
36 |
3,6 |
||
23 |
3 |
28 |
48 |
4,8 |
||
24 |
4 |
38 |
38 |
3,8 |
||
25 |
5 |
24 |
21 |
2,1 |
||
26 |
6 |
16 |
55 |
5,5 |
||
27 |
7 |
18 |
26 |
2,6 |
||
28 |
8 |
20 |
24 |
2,4 |
||
29 |
9 |
28 |
25 |
2,5 |
||
30 |
10 |
20 |
20 |
2,0 |
Выходной контроль Контрольные вопросы
1. Какой изгиб называют прямым?
2.Какие силовые факторы возникают в сечении при косом изгибе?
Список литературы
1. Мовнин,М.С. Основы технической механики[Текст]:учебник/М.С.Мовнин, А.Б.Израелит,А.Г.Рубашкин.- изд. 2-е перераб. и доп. -Л.: Машиностроение, 2002.- 288с.
2. Олофинская,В.П. Техническая механика[Текст]:учебник/В.П.Олофинская, .- учебное пособие -М.: ФОРУМ: ИНФА-М, 2005.- 230с.
