Ход работы
Ответить на вопросы входного контроля
Изучить теоретические основы темы.
Выполнить схему вала, отметить конструктивные особенности, сделать описание. Перечислить по и названию назначение элементов конструкции валов и осей: цапф, шеек, галтелей, фасок.
Задача 1: Определить диаметр вала, если известно :
Максимально крутящий момент Мк = 1300 Нм;
допускаемое напряжение материала [τ] = 50Мпа
48 мм; 2- 51мм; 3- 5,1 мм; 4- 72 мм)
Задача 2: Образец вала диаметра d = 40 мм разрушился при крутящем моменте Мк = 230 Нм,
Определить разрушающие напряжение [τ] =?
(1- 6,75 МПа; 2- 18 МПа; 3- 21,25МПа; 4- 32,75 МПа)

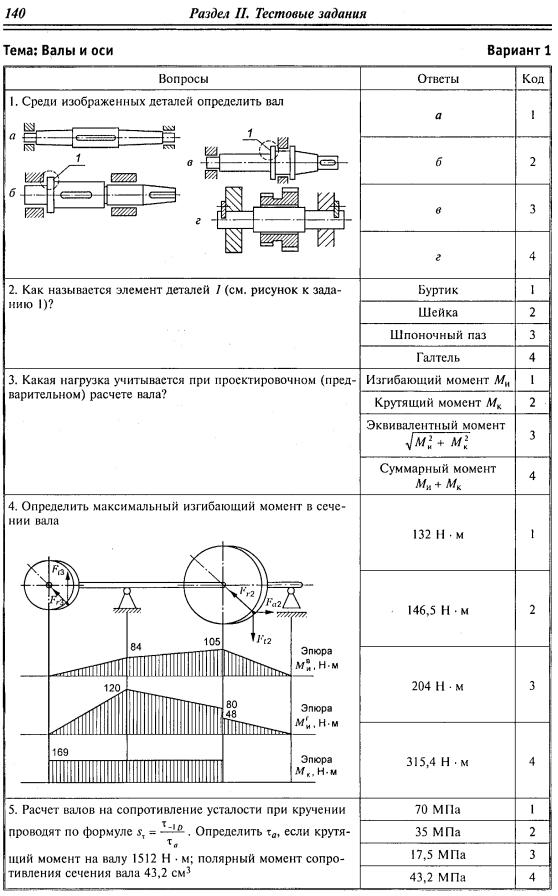

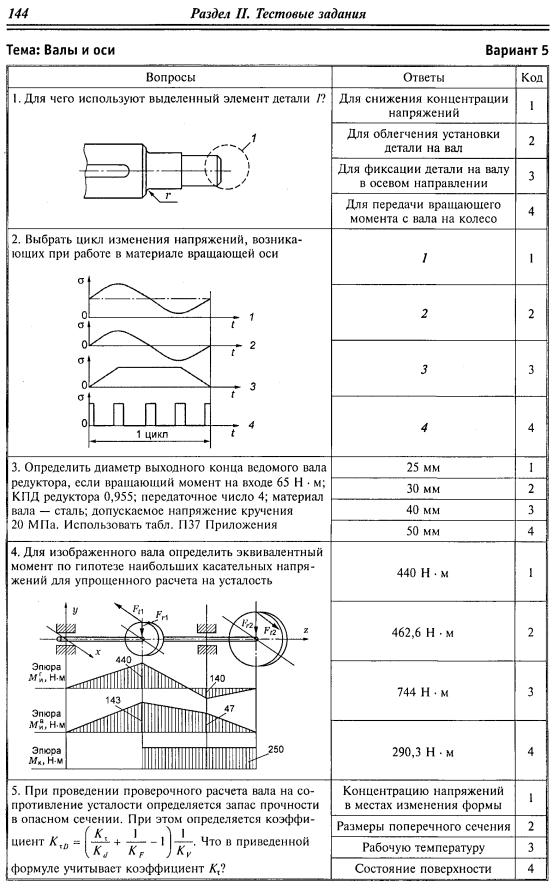

Тест- Валы и оси
1

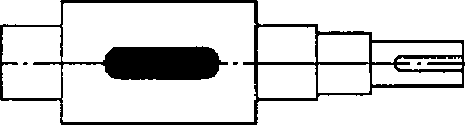

Среди изображенных деталей определить вал
1.а
2. б
3. в
4. г
2
. Как называется элемент деталей 1 (см. рисунок к заданию 1)?
1. Буртик
2. Шейка
3. Шпоночный паз
4. Галтель
3
Для чего используют в технике изображенный на схеме вал?
1. Для передачи вращающего момента вдоль своей оси
2. Для поддержания вращающихся деталей
3. Для преобразования возвратно-поступательного движения во вращательное
4. Для передачи момента между точками, меняющими положение при работе
4
Для чего используют выделенный цветом элемент конструкции вала?
1. Для осевой фиксации колес
2. Для центрирования колеса на валу
3. Для удобства сборки
4. Для передачи вращающего момента от вала на колесо или наоборот
5.
Определить диаметр вала для передачи 5,5 кВт при частоте вращения вала 750 мин -1, если материал вала — сталь; допускаемое напряжение кручения 16 МПа
1. 25 мм
2. 28 мм
3. 36 мм
4. 42 мм
6
Указать основной критерий работоспособности валов
1. Статическая прочность при изгибе
2. Сопротивление усталости
3. Статическая прочность при совместном действии Ми и Мк
4. Устойчивость
7
Для чего используют выделенный элемент детали 1 ?
1. Для снижения концентрации напряжений
2. Для облегчения установки детали на вал
3. Для фиксации детали на валу в осевом направлении
4. Для передачи вращающего момента с вала на колесо
Ответить на вопросы выходного контроля
Сделать вывод
