Внеаудиторная самостоятельная работа № 13

Тема: 3.4. Детали вращение

Задание: Выполнение индивидуальных заданий расчёта деталей

Цель: Научиться производить расчет вала или оси по заданным нагрузкам

Входной контроль

Контрольные вопросы

1. Классификация валов по геометрической форме.

2. Какая деталь называется валом?

3. Для чего служит ось?

Теоретический материал

1. Валы и оси

Вал – деталь машин, предназначенная для передачи крутящего момента вдоль своей осевой линии. В большинстве случаев валы поддерживают крутящиеся вместе с ними детали (зубчатые колеса, шкивы, звездочки и др.).

Некоторые валы (например, гибкие, карданные, торсионные) не поддерживают вращающиеся детали и работают только на кручение.

Валы машин, которые кроме деталей передач несут рабочие органы машины, называются коренными. Коренной вал станков с вращательным движением инструмента или изделия называется шпинделем.

Вал, распределяющий механическую энергию по отдельным рабочим машинам, называется трансмиссионным. В отдельных случаях валы изготовляют как одно целое с цилиндрической или конической шестерней (вал-шестерня) или с червяком (вал-червяк).

По форме геометрической оси валы (рис. 1) бывают прямые, коленчатые и гибкие (с изменяемой формой оси). Простейшие прямые валы имеют форму тел вращения. Прямые валы бывают гладкие и ступенчатые. Наиболее широко распространены ступенчатые валы. Для уменьшения массы или для размещения внутри других деталей валы иногда делают с каналом по оси; в отличие от сплошных такие валы называют полыми.

а)

Рис.1

Вал 1 (рис.2) имеет опоры 2, называемые подшипниками. Часть вала, охватываемую опорой, называют цапфой. Концевые цапфы именуют шипами 3, а промежуточные — шейками 4.

Рис.2. Прямой вал: 1 — вал; 2 — опоры вала; 3 — цапфы; 4 — шейка

Осью называют деталь, предназначенную только для поддержания установленных на ней деталей.

В отличие от вала ось не передает вращающего момента и работает только на изгиб. В машинах оси могут быть неподвижными или же могут вращаться вместе с сидящими на них деталями (подвижные оси).

Ось – деталь машин и механизмов, служащая для поддержания вращающихся частей, но не передающая полезный крутящий момент. Оси бывают вращающимися (рис.3, а) и неподвижными (рис. 3, б).

Вращающаяся ось устанавливается в подшипниках. Примером вращающихся осей могут служить оси железнодорожного подвижного состава, примером неподвижных – оси передних колес автомобиля.

Из определений видно, что при работе валы всегда вращаются и испытывают деформации кручения или изгиба и кручения, а оси –только деформацию изгиба (возникающими в отдельных случаях деформациями растяжения и сжатия чаще всего пренебрегают).

Валы предназначены для передачи вращающего момента и поддер­жания расположенных на них деталей; оси, поддерживая расположенные на них детали, вращающего момента не передают.

Не следует путать понятия "ось колеса", это деталь и "ось вращения", это геометрическая линия центров вращения.

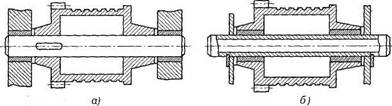

Рис.3. Конструкции осей: а — вращающаяся ось; б — неподвижная ось

Исходя из расчета на прочность и для удобства установки деталей валы выполня­ют ступенчатыми. Переходные участки вала выполняют цилиндрическими или кониче­скими с галтелями разной формы и фаска­ми (рис. 4).

Рис.4 переходные участки вала: 1- фаскв; 2- галтель; r – радиус галтели
