Приложение а
(справочное)
Справочные материалы по электробезопасности
Таблица А.1 – Нормированные значения сопротивления растеканию тока заземляющих устройств [9]
№ п/п |
Номинальное напряжение электроуста- новки, кВ |
Режим нейтрали электроустановки |
Нормированное значение сопротивления, Ом |
Примечание |
1. |
выше 1 кВ |
изолированный |
|
|
2. |
до 1 кВ (0,38 кВ) |
глухозаземленный |
не более 4 Ом |
при ρ> 100 Ом·м Rз = 4 · 0,01ρ, но не более 40 Ом |
3. |
Одновременно: выше 1 кВ и до 1 кВ (0,38 кВ) |
изолированный глухозаземленный |
не более 4 Ом |
при ρ> 100 Ом·м Rз = 4 · 0,01ρ, но не более 40 Ом |
но
не более 10 Ом
Таблица А.2 – Приближенные значения удельных сопротивлений грунтов [5]
Грунт |
Удельное сопротивление, 102 Омм |
|
возможные пределы колебаний |
при влажности 10-12% к массе грунта |
|
Песок |
1-4 |
7 |
Супесок |
1,5-4 |
3 |
Суглинок |
0,4-1,5 |
1 |
Глина |
0,08-0,7 |
0,4 |
Чернозем |
0,09-5,3 |
2,0 |
Речная вода |
10,0 |
- |
Морская вода |
0,002-0,01 |
- |
Таблица А.3 – Формулы для вычисления сопротивлений одиночных заземлителей растеканию тока [5]
Тип заземлителя |
Схема |
Формула |
Дополнительные указания |

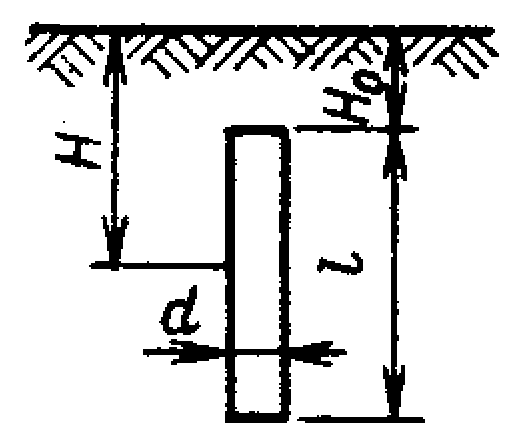

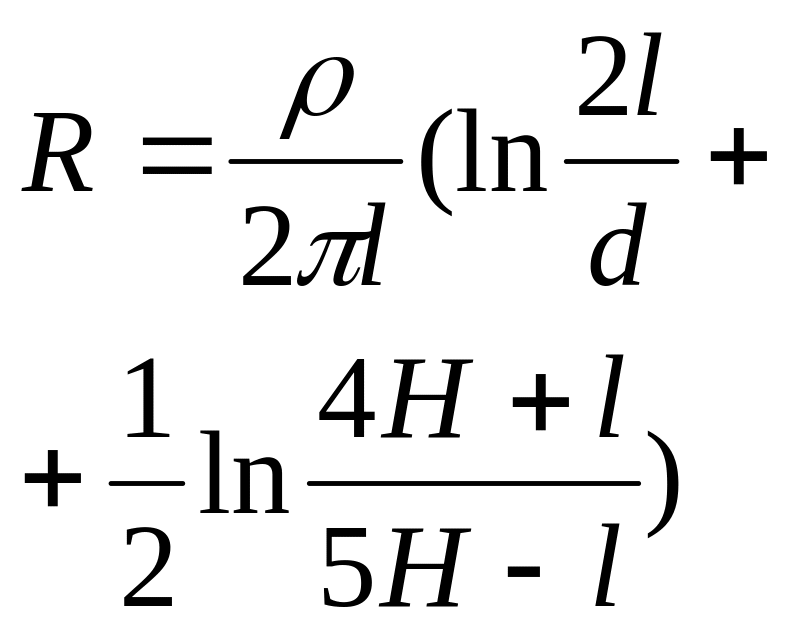

Стержневой в грунте
|
|
|
H0>0,5 м |

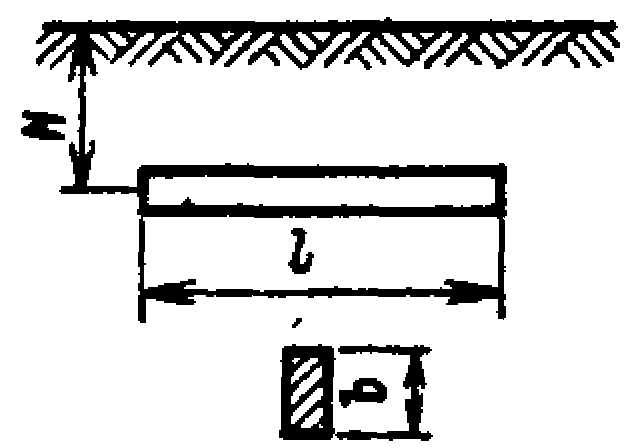

Полоса в грунте |
|
|
|
Таблица А.4 – Коэффициенты использования заземлителей из труб или уголков без учета влияния полосы связи [5]
Отношение расстояния между трубами (уголками) к их длине |
При размещении в ряд |
При размещении по контуру |
||
число труб (уголков) |
СТ |
число труб (уголков) |
СТ |
|
1 |
2 |
0,84-0,87 |
4 |
0,66-0,72 |
3 |
0,76-0,8 |
6 |
0,58-0,65 |
|
5 |
0,67-0,72 |
10 |
0,52-0,58 |
|
10 |
0,56-0,62 |
20 |
0,44-0,5 |
|
15 |
0,51-0,56 |
40 |
0,38-0,44 |
|
20 |
0,47-0,5 |
60 |
0,36-0,42 |
|
2 |
2 |
0,9-0,52 |
4 |
0,76-0,8 |
3 |
0,85-0,88 |
6 |
0,71-0,75 |
|
5 |
0,79-0,83 |
10 |
0,66-0,71 |
|
10 |
0,72-0,77 |
20 |
0,61-0,66 |
|
15 |
0,66-0,73 |
40 |
0,55-0,61 |
|
20 |
0,65-0,7 |
60 |
0,52-0,58 |
|
3 |
2 |
0,93-0,95 |
4 |
0,84-0,86 |
3 |
0,9-0,92 |
6 |
0,78-0,82 |
|
5 |
0,85-0,88 |
10 |
0,74-0,73 |
|
10 |
0,79-0,83 |
20 |
0,68-0,73 |
|
15 |
0,76-0,8 |
40 |
0,64-0,69 |
|
20 |
0,74-0,79 |
60 |
0,62-0,67 |
|
Таблица А.5 – Коэффициент использования соединительной полосы заземлителей из труб или уголков [5]
Отношение расстояния между заземлителями к их длине |
Число труб или уголков заземлителя |
|||||
4 |
8 |
10 |
20 |
30 |
50 |
|
При расположении полосы в ряду труб или уголков |
||||||
1 |
0,77 |
0,67 |
0,62 |
0,42 |
0,31 |
0,21 |
2 |
0,89 |
0,79 |
0,75 |
0,56 |
0,46 |
0,36 |
3 |
0,92 |
0,85 |
0,82 |
0,68 |
0,58 |
0,49 |
При расположении полосы по контуру труб или уголков |
||||||
1 |
0,45 |
0,36 |
0,34 |
0,27 |
0,24 |
0,21 |
2 |
0,55 |
0,43 |
0,4 |
0,32 |
0,3 |
0,28 |
3 |
0,7 |
0,6 |
0,56 |
0,45 |
0,41 |
0,37 |
Таблица А.6 – Наименьшие размеры заземлителей и заземляющих проводников, проложенных в земле [9]
Материал |
Профиль сечения |
Диаметр, мм |
Площадь поперечного сечения, мм2 |
Толщина стенки, мм |
Сталь черная |
Круглый: для вертикальных заземлителей для горизонтальных заземлителей Прямоугольный (полоса) Угловой |
16
10
-
- |
-
-
100
100 |
-
-
4
4 |

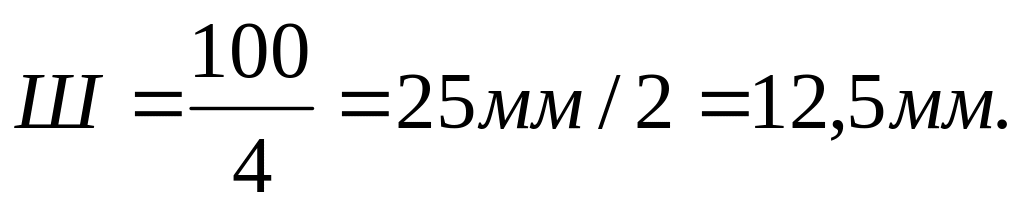

Примечание. Минимальный размер полки стального уголка (Ш) должен быть не менее:
Далее стальной уголок выбирается из ближайших к минимальному типовых размеров в большую сторону.
Таблица А.7 – Расчетные значения полных сопротивлений понижающих трансформаторов типа ТМ при однофазных замыканиях [5]
S, кВА |
25 |
40 |
63 |
100 |
160 |
250 |
400 |
630 |
Zт, Ом |
1,04 |
0,65 |
0,413 |
0,26 |
0,162 |
0,104 |
0,065 |
0,043 |
Таблица А.8 - Значения полных удельных сопротивлений петли прямого и обратного провода линии или жил кабеля из цветных металлов на 1 км линии, Ом/км
Сечение провода, мм2 |
Кабель и провода в трубах |
Провода на роликах и изоляторах |
|||
прямого |
обратного |
медные |
алюминиевые |
медные |
алюминиевые |
1,5 |
1,5 |
25,2 |
- |
25,2 |
|
2,5 |
2,5 |
15,1 |
25,2 |
15,1 |
25,2 |
4 |
4 |
9,3 |
15,8 |
9,3 |
15,8 |
6 |
6 |
6,12 |
10,5 |
6,14 |
10,5 |
10 |
10 |
3,68 |
6,32 |
3,71 |
6,32 |
16 |
16 |
2,40 |
3,96 |
2,45 |
3,99 |
25 |
16 |
1,94 |
3,26 |
1,98 |
3,30 |
35 |
35 |
1,09 |
1,84 |
1,16 |
1,90 |
50 |
25 |
1,14 |
1,92 |
1,21 |
1,97 |
70 |
35 |
0,833 |
1,39 |
0,927 |
1,45 |
95 |
50 |
0,608 |
0,99 |
0,712 |
1,08 |
120 |
70 |
0,461 |
0,745 |
- |
- |
150 |
150 |
0,285 |
0,446 |
- |
- |
Таблица А.9 – Шкала номинальных токов плавких вставок предохранителей [5]
Тип предохранителя |
Номинальный ток предохранителя, А |
Номинальные токи плавких вставок предохранителей, А |
ПР-2 |
15 |
6, 10, 15 |
60 |
15, 20, 25, 35, 45, 60 |
|
100 |
60, 80, 100 |
|
200 |
100, 125, 160, 200 |
|
350 |
200, 225, 260, 300, 350 |
|
600 |
350, 430, 500, 600 |
|
1000 |
600, 700, 850, 1000 |
|
ПН-2 |
40 |
6, 10, 15, 20, 25, 30, 40 |
100 |
30, 40, 50, 80, 100 |
|
250 |
80, 100, 120, 150, 200, 250 |
|
400 |
200, 250, 300, 400 |
|
600 |
300, 400, 500, 600 |
Таблица А.10 – Выключатели автоматические серии АП50Б [5]
Тип выключателя |
Номинальный ток, А |
Ток срабатывания электромагнитного расцепителя, А |
АП50Б-2МТ |
10 |
35, 100 |
16 |
56, 160 |
|
25 |
87,5; 250 |
|
40 |
140, 400 |
|
50 |
175, 500 |
|
63 |
220,5; 630 |
|
АП50Б-2М3Т |
25 |
87,5; 250 |
40 |
140, 400 |
|
50 |
175, 500 |
|
63 |
220,5; 630 |
Таблица А.11 – Выключатели автоматические серии А3700 [5]
Тип выключателя |
Номинальный ток, А |
Ток срабатывания электромагнитного расцепителя, А |
Двухполюсные |
||
А3711 |
80 |
400 |
160 |
630, 1000, 1660 |
|
А3721 |
250 |
1600, 2000, 2500 |
А3715 |
160 |
630 |
А3725 |
250 |
2500 |
Трехполюсные |
||
А3712 |
80 |
400 |
160 |
630, 1000, 1600 |
|
А3722 |
250 |
1600, 2000, 2500 |
А3716 |
160 |
630 |
А3726 |
250 |
2500 |
Таблица А.12 – Выключатели автоматические серии АЕ1031 [5]
Номинальный ток, А |
Ток срабатывания электромагнитного расцепителя, А |
6 |
90 |
10 |
150 |
16 |
240 |
20 |
300 |
25 |
375 |
