3. Гидромуфты с статическим самоопоражниванием

Такие гидромуфты (рис. 9) служат для передачи крутящего момента с ограничением по максимальной его величине (коэффициент перегрузки K_перег. = 3 ÷ 5):

,

где М_стоп и М_ном  соответственно крутящие моменты в ГДМ на стоповом (η = 0) и номинальном (η_max) режимах.

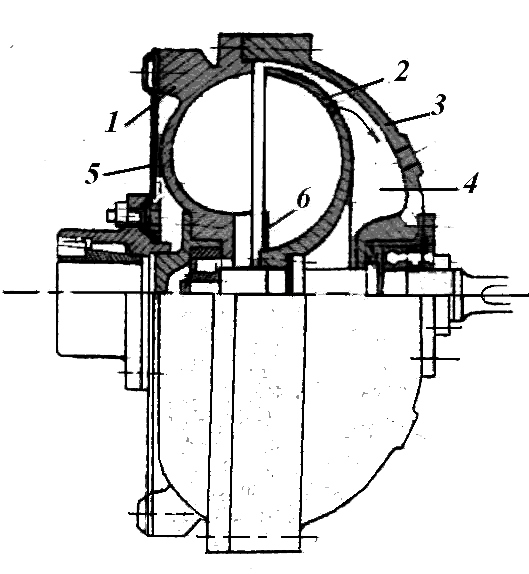

Рис. 9. Гидродинамическая муфта

со статическим самоопоражниванием

Для слива жидкости из рабочей полости служит дополнительная камера, расположенная за турбинным колесом. Переход жидкости из гидромуфты в дополнительную камеру происходит за счет разности статических давлений в рабочей полости и в камере (с ростом скольжения давление в дополнительной камере падает, а объем жидкости в ней растет). Насосное колесо 1 получает вращение от ведущего вала. Турбинное колесо 2 имеет на выходе порог 6 и соединено с ведомым валом. С насосным колесом соединен кожух 3, который замыкает внутреннюю полость гидромуфты и образует за турбинным колесом дополнительную камеру 4. 5 – упругий элемент на входном звене. В полость гидромуфты постоянное количество жидкости заливается через пробку в кожухе. Из дополнительной камеры жидкость возвращается в рабочую полость через отверстия в торовой поверхности турбинного колеса.

2. Регулируемые гидромуфты.

1. Объемное регулирование.

Гидромуфты с поворотной черпательной трубкой

и вращающимся резервуаром (рис.10).

К насосу гидромуфты присоединен наружный кожух 1. Он образует дополнительный резервуар, который вращается вместе с насосным колесом. Рабочая жидкость в резервуаре располагается в виде кольца.

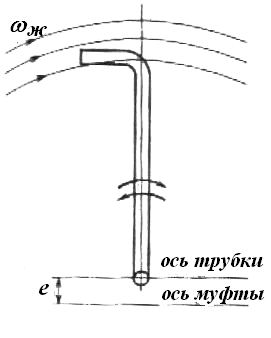

На оси, отстоящей с эксцентриситетом е от оси вращения гидромуфты, расположена черпательная трубка 2, которая неподвижна при данном установившемся режиме работы муфты. Черпательная трубка 2 может поворачиваться на 900 при помощи рычага 3.

В замыкающем кожухе установлен жиклер 4 (калиброванное постоянно открытое отверстие), через который непрерывно вытекает жидкость из рабочей камеры во вращающийся резервуар.

Черпательная трубка предназначена для перераспределения объемов жидкости в рабочей и дополнительной камерах. При введении трубки в поток рабочей жидкости под действием скоростного напора потечет по черпательной трубке в рабочую камеру.

Рис. 10. Схема ГДМ с поворотной черпательной трубкой

и вращающимся резервуаром

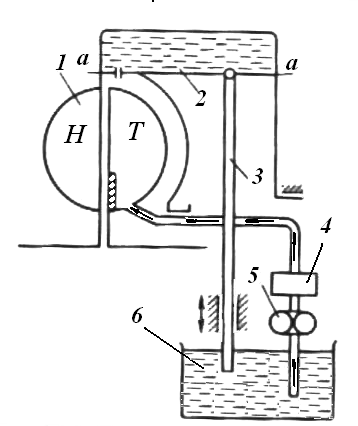

Гидромуфты со скользящей

черпательной трубкой (рис.11).

В этой гидромуфте 1 черпательная трубка 3 предназначена для перекачки рабочей жидкости из дополнительной камеры 2 в специальный бак 6.

Подпитка рабочей полости гидромуфты осуществляется с помощью насоса 5 через теплообменник 4.

Рис. 11. Схема ГДМ со скользящей черпаковой трубкой

и вращающимся резервуаром

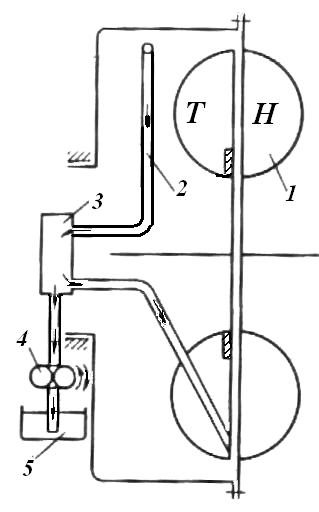

Гидромуфты с неподвижной

черпательной трубкой (рис.12).

Так как черпательная трубка 2 неподвижна, ее приемное отверстие все время находится под напором жидкости. Рабочая жидкость поступает в коллектор 3, а затем в рабочую полость гидромуфты 1. При установившемся режиме работы количество жидкости, отобранное через черпательную трубку, равно количеству жидкости, поступающей в камеру гидромуфты.

Объемное регулирование в данной схеме заключается в том, что часть жидкости отсасывается дополнительно насосом 4 из коллектора 3 в бак 5, а при наполнении гидромуфты насос нагнетает рабочую жидкость из бака в полость рабочей камеры гидромуфты. Таким образом, насос работает в период изменения наполнения рабочей камеры гидромуфты.

Преимущество объемного регулирования состоит в возможности полного выключения гидромуфты. Недостатком является большая инертность.

Рис. 12. Схема ГДМ с неподвижной черпаковой трубкой
