Многомодовое оптическое волокно с градиентным показателем преломления
Рис. 17. Многомодовое градиентное оптоволокно
Отличается от ступенчатого тем, что показатель преломления изменяется в нём плавно от середины к краю. В результате моды идут плавно, межмодовая дисперсия меньше.
Градиентное оптоволокно в соответствии со стандартами имеет диаметр сердцевины 50 мкм и 62,5 мкм, диаметр оболочки 125 мкм. Оно применяется во внутриобъектовых линиях длиной до 5 км, со скоростями передачи до 100 Мбайт/c на длинах волн 0,85 мкм и 1,35 мкм.
Одномодовое оптическое волокно

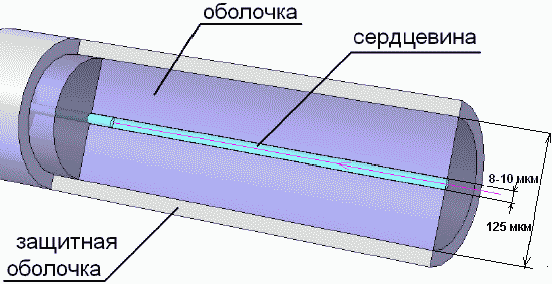

Стандартное одномодовое оптическое волокно имеет диаметр сердцевины 9 мкм и диаметр оболочки 125 мкм
В этом оптоволокне существует и распространяется только одна мода (точнее две вырожденные моды с ортогональными поляризациями), поэтому в нем отсутствует межмодовая дисперсия, что позволяет передавать сигналы на расстояние до 50 км со скоростью до 2,5 Гбит/с и выше без регенерации. Рабочие длины волн λ1 = 1,31 мкм и λ2 = 1,55 мкм.
Рис. 18. Одномодовое оптоволокно
Окна прозрачности оптоволокна.
Говоря об окнах прозрачности оптического волокна, обычно рисуют такую картинку.
Рис.
19.

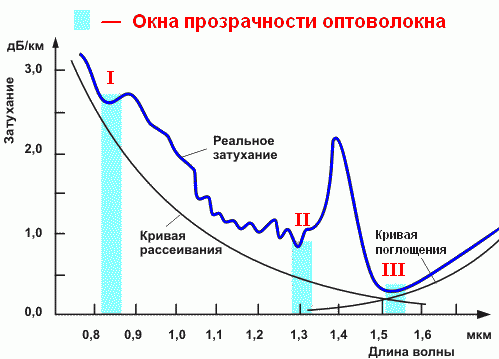

Окна прозрачности оптоволокна
В настоящее время оптоволокно с такой характеристикой уже считается устаревшим. Достаточно давно освоен выпуск оптоволокна типа AllWave ZWP (zero water peak, с нулевым пиком воды), в котором устранены гидроксильные ионы в составе кварцевого стекла. Такое стекло имеет уже не окно, а прямо таки проём в диапазоне от 1300 до 1600 нм.
Все окна прозрачности лежат в инфракрасном диапазоне, то есть свет, передающийся по ВОЛС, не виден глазу. Стоит заметить, что в стандартное оптоволокно можно ввести и видимое глазом излучение. Для этого применяют либо небольшие блоки, присутствующие в некоторых рефлектометрах, либо даже слегка переделанную китайскую лазерную указку. С помощью таких приспособлений можно находить переломы в шнурах. Там, где оптоволокно сломано, будет видно яркое свечение. Такой свет быстро затухает в волокне, так что использовать его можно только на коротких расстояниях (не более 1 км).
Гибкость оптического волокна.
Фотография, надеюсь, успокоит тех, кто привык видеть стекло бьющимся и хрупким.
Рис. 20. Оптоволокно. Гибкость оптоволокна
Здесь изображено стандартное одномодовое волокно. То самое, 125 мкм кварцевого стекла, использующееся повсеместно. Из-за лакового покрытия оптоволокно способно выдерживать изгибы радиусом в 5 мм (хорошо видно на рисунке). Свет, а значит и сигнал через такой изгиб, увы, уже не проходит.
Показатель преломления оболочки имеет постоянное значение, а показатель преломления сердцевины может оставаться постоянным или изменяться вдоль радиуса по определенному закону. Изменение показателя преломления вдоль радиуса называется профилем показателя преломления – может быть ступенчатым или градиентным.
Обобщенным параметром оптического волокна, является нормированная частота. Нормированная частота, она же и характеристическая частота волокна представляет собой обобщенный параметр, включающий диаметр сердцевины, длину волны и коэффициенты преломления. Каждая из мод, имеет свою характеристическую частоту, которая определяет границы ее существования.
Выбирая параметры световода(диаметр, коэффициенты преломления и длину волны) таким образом, что следующие высшие моды с более высокими частотами отсечки не могли распространяться – одномодовый режим работы оптического волокна. На практике, одномодовый режим достигается при диаметре оптического волокна примерно равном длине волны. Для установления многомодового режима необходимо увеличивать диаметр сердцевины или уменьшать длину волны.
