Автоматизация работ по формированию комплекта технологической документации

После разработки технологии изготовления деталей и про­цесса сборки изделия формируется комплект технологической документации, содержащий следующие документы:

• титульный лист;

• маршрутную карту;

• операционные технологии с автоматизированным расче­том времени обработки детали на всех операциях;

• операционные эскизы;

• ведомость использования технологической оснастки. Несмотря на единые стандарты значительное количество предприятий имеет свои собственные традиции оформления до­кументов и методики проектирования и расчетов. Поэтому со­временные САПР позволяют пользователю создавать и эффек­тивно использовать собственные формы документов, алгоритмы расчетов и подключать свои базы данных по инструментам, осна­стке, оборудованию и пр.

Автоматизированное формирование комплектов техноло­гической документации производится в соответствии с действу­ющими стандартами ЕСТД или ГОСТов. На ряде предприятий создают свои стандарты технической документации (СТП). Большие функциональные возможностями по настройке позво­ляют адаптировать САПР и последовательность выпуска ком­плекта документов к требованиям СТП.

Средства формирования выходных форм документации обеспе­чивают легкий и удобный способ создания любых новых и редакти­рование имеющихся в базе данных форм бланков технологической документации силами самих пользователей. Вид и состав комплекта технологических документов оперативно настраивается на различ­ные типы производств (единичное, серийное, массовое и т. д.) на основе шаблонов. Обеспечивается полная ассоциативность изме­нений в сформированном документе и информации в базе данных.

Шаблоны содержат всю необходимую информацию о раз­мещении таблиц, полей, рисунков, также и об оформлении до­кументов: шрифты, типы и толщины линий, цвета, формат и ориентация листа и т. д. Гибкий механизм по настройке отчетов позволяет создавать нестандартные технологические карты и другие сводные документы по стандартам предприятия. В даль­нейшем автоматический поиск технологии изготовления детали может выполняться по коду ее геометрической формы, виду за­готовки, габаритным размерам и т. д. Сформированный ком­плект технологических документов передается в архив.

Структура современных сапр

Современные САПР выпускаются в виде отдельных модулей, которые используются при проектировании чертежей деталей и сборочных чертежей изделия, оценке технологичности конструк­ции деталей, составлении технологий их изготовления и при под­готовке производства к выпуску нового изделия. На ЭВМ моде­лируют Технологические процессы, составляют управляющие программы для станков с ЧПУ, проектируют производственные участки, оценивают временные характеристики выпуска деталей, проводят календарное планирование.

Модульная архитектура программного и информационного обеспечения САПР позволяет пользователю комплектовать рабо­чее место в соответствии с поставленными задачами, облегчает расширение системы и адаптирование ее в соответствие с требо­ваниями пользователя, который может приобретать только необ­ходимые ему компоненты. Как правило, для всех модулей исполь­зуется единый интерфейс пользователя и выдержаны общие для всех модулей правила работы. Между модулями реализован пря­мой обмен данными. При этом каждая информация вводится не более одного раза и в дальнейшем может присутствовать в раз­личных документах.

На рис. 5.30 показана структура системы ADEM-VX. Для ав­томатизации выпуска чертежей деталей и сборок, технологичес­ких карт и программ для станков с ЧПУ предлагается модули ADEM-VX: Assembly, CAD, САРР, САМ и Verify, а доступ к доку­ментам и их архивацию обеспечивает модуль ADEM-Vault.

Модуль САРР используется при проектировании технологи­ческих процессов, выполнении технологических расчетов, нор­мировании, выборе инструмента и оборудования, составлении маршрутных и операционных карт (рис. 5.31).

Модуль Vault обеспечивает структурированное хранение всех документов, в том числе сторонних, с учетом прав доступа пользо­вателя (рис. 5.32). Он автоматизирует работу с версиями докумен­тов, что позволяет контролировать изменения в течение всего пе­риода жизни документа, вносить комментарии к документу и вести журнал работы с документом.

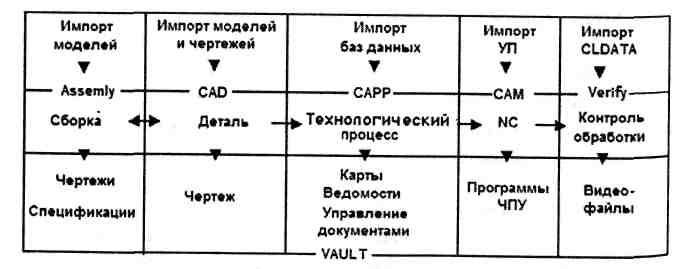

Рис. 5.30. Структура системы ADEM-VX

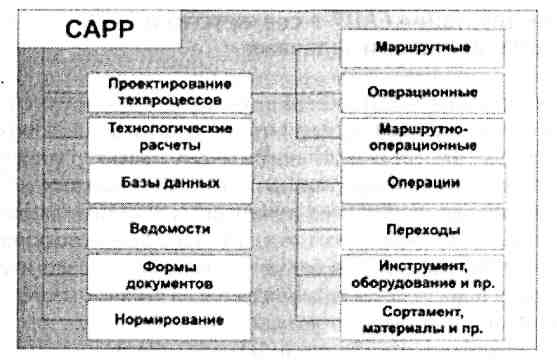

Рис. 5.31. Модуль САРР системы ADEM-VX

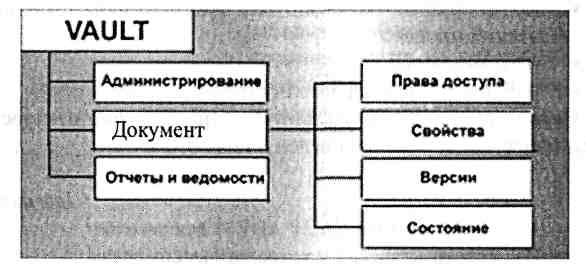

Рис. 5.32. Модуль Vault системы ADEM-VX

В архиве реализован поиск документов по времени создания и иным атрибутам, а также по свойствам, вписанным в учетную кар­точку документа. При этом регистрируется, кто работал с докумен­том, какую он информацию добавил, удалил или заменил.

Возможность одновременного редактирования документа не­сколькими пользователями исключена, так как до тех пор, пока один пользователь не завершит редактирование документа и не со­хранит сделанные изменения, другие пользователи могут только просматривать данный документ.
