3.Полнопоточный влагомер сырой нефти всн-2-пп

Полнопоточный влагомер сырой нефти ВСН-2-ПП с диапазоном измерения влажности до 100 % предназначен для измерения мгновенных значений влажности нефти в потоке (Рис.4). Влагомер ВСН-2-ПП выдает сигнал о достижении предельной влажности. Он поможет быть использован для организации внутри- и межпромыслового учета нефти. Влагомер ВСН-2-ПП экономит электроэнергию и химические реагенты на установках подготовки нефти. Результаты измерений и вычислений представляются на матричном дисплее влагомера . Информация о влажности и объеме чистой нефти по запросу пользователя может передаваться на систему телемеханики и самопишущий прибор. Отстой свободной воды перед измерением влажности не требуется. Настройка влагомера на сорт нефти производится либо по предварительно записанной на объекте эксплуатации характеристике, либо по усредненной характеристике, имеющейся в запоминающем устройстве блока обработки.

Особенности: - высокая достоверность результатов измерений - непрерывно контролируется вся проходящая по основному трубопроводу нефть; - не требует врезки через пробозаборный зонд.(Рис.5)

Технические характеристики: Диапазон температур, °С: от +5 до +60 Плотность, вязкость, содержание парафина, смол, солей: не ограничивается Рабочее давление, МПа, не более: 4,0 Скорость потока жидкости через измерительный преобразователь влагомера, 1 - 2,5 м/с Максимальное расстояние от измерительного преобразователя до блока обработки:500 м, Электропитание от сети переменного тока напряжением,: 220(+22 -33)В Режим работы влагомера: непрерывный Потребляемая мощность, не более: 30Вт, Масса измерительного преобразователя: не более 8кг, Блок обработки: 2кг, Исполнение измерительного преобразователя: взрывозащищенное Модификации преобразователей

403 800,00 руб.

Аналоги:

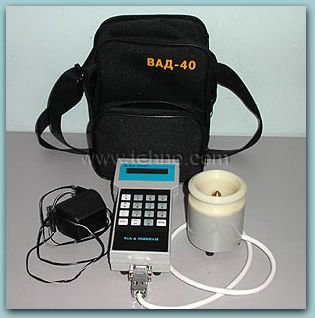

1.Прибор для измерения влажности нефтепродуктов "ВАД-40" Работа прибора основана на принципе измерения диэлектрической проницаемости материалов. Прибор нашёл широкое применение в лабораториях химической, фармацевтической, пищевой промышленности и строительстве.(Рис.6)

Более легкий(Масса не более 0.5кг), дешевле (332 000 руб.), используется не только для измерения влажности нефти, но и влажность бензина, керосина, дизельного топлива, турбинные, трансформаторные, индустриальные масла, мазуты всех марок, и т.д.; не зависит от скорости потока жидкости, более мобильный; местный, но уступает в технологических показателях: Эксплуатируется при температуре окружающего воздуха от 15 до 35 ° С относительной влажности до 80% при температуре 25 ° С., большие погрешности в измерениях)

2.Влагомер сырой нефти ВСН-ПИК

Влагомер сырой нефти ВСН-ПИК используется для непрерывного измерения объемного содержания воды в сырой нефти непосредственно после сепарации свободного газа. Влагомер состоит из первичного измерительного преобразователя (ПИП), вторичного преобразователя и блока питания.

Принцип работы влагомера заключается в пропускании потока сырой нефти с разным влагосодержанием через ПИП, при этом происходит изменение его диэлектрической проницаемости и электрические параметры. Эти изменения измеряются микропроцессорным устройством (размещено в металлическом корпусе, установленном на внешней стороне корпуса) и от их значений формируется отчет о содержании влаги в сырой нефти. (Рис.7)

Технические характеристики: диапазон измерений, объемная доля воды,1 - 100,0%; обработка результатов так же автоматическая, среднее время работы(срок службы) совпадает с полнопоточным и лабораторным-6 лет; рассчитан на большее допускаемое давление в трабопроводе( не 4, а 6,4 МПа) Потребляемое напряжение совпадает с полнопоточным (около 30 В); диапазон температур : от+5 до +50(совпадает с полнопоточным); по габаритным размерам в несколько раз превосходит полнопоточный и лабораторный; масса значительно больше (от 30 до 205 кг).

Трудно найти обновленную методику проверки, требует врезки через пробозаборный зонд, требуется сепарация свободного газа не более 1,0 % объемных долей., полнопоточный же может работать в условиях без сепарации газа, а следовательно ВСН-ПИК требует дополнительную предварительную переработку, а следовательно затраты.(266 200 руб.)
