Определение температуры размягчения

Номер кольца прибора	1	2
Температура размягчения, °С
Средняя температура размягчения, °С

2. Определение вязкости (гост 11501-78)

Оборудование и материалы: проба битума, сушильный шкаф или песчаная баня, сито с отверстиями 0,6-0,8 мм, пенетрометр, секундомер, бензол или скипидар.

Проведение испытаний. Характеристикой структурно-механических свойств битума является вязкость. Вязкость определяют по условному показателю — глубине проникновения иглы в битум при определенной нагрузке, температуре и времени погружения на приборе, называемом пенетрометром. Пенетрометр (рис. 2) состоит из металлического штатива, столика, циферблата и падающего стержня с иглой и грузом, закрепленных на кронштейнах.

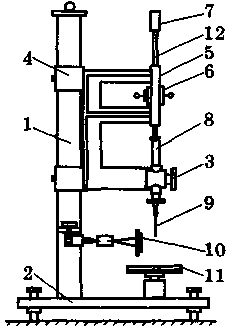

Рис. 2. Пенетрометр:

1 —стойка; 2 — опорная площадка; 3 — стопорная кнопка; 4 — кронштейн; 5 — лимб; 6 — стрелка; 7 — кремальера; 8 — свободно падающий стержень с грузом; 9 — игла; 10 — зеркало; 11 — вращающийся столик; 12 — пружина

Предварительно обезвоженный и процеженный битум расплавляют в сушильном шкафу или песчаной бане, перемешивают до удаления пузырьков воздуха и наливают в металлическую чашку (диаметром 55 и высотой 35 мм) на высоту не менее 30 мм. Выдерживают битум на воздухе при температуре +18...+20 °С 1 ч. Слой воды над битумом должен быть не менее 25 мм. Температуру поддерживают, добавляя холодной или горячей воды.

После выдерживания в воде чашку с битумом помещают в кристаллизатор, заполненный водой с температурой +25 °С, и устанавливают на столике пенетрометра. Подводят острие иглы к поверхности битума, а кремальеру — до прикосновения с верхней частью стержня с иглой. Отмечают положение стрелки на шкале циферблата. Затем погружают иглу в битум на 5 с, для чего нажимают стопорную кнопку и одновременно включают секундомер. Через 5 с кнопку отпускают. После этого доводят кремальеру до верхнего конца стержня и отмечают второе положение стрелки на шкале циферблата.

Разность показаний стрелки первого и второго отсчетов указывает глубину проникновения иглы в градусах. Один градус соответствует 0,1 мм погружения иглы в битум.

Испытания повторяют три раза в разных точках на поверхности образца, отстоящих от краев чашки и друг от друга не менее чем на 10 мм. После каждого погружения иглу отмывают от приставшего битума бензином, бензолом или скипидаром и вытирают насухо.

За окончательный результат принимают среднее арифметическое значение из трех определений. Расхождение не должно превышать следующих значений:

Глубина проникновения иглы, град.	150-200	75-150	25-75	до 25
Расхождение, град.	10	5	3	1 |

При больших расхождениях испытания повторяют. Полученные данные записывают по форме табл. 2.

Таблица 2

Определение вязкости битума

Номер определения	1	2	3	Среднее значение
Глубина проникновения иглы, град.
