Осветительные средства

В качестве осветительных средств на станции применяются под­весные светильники (рис. 2.25).

Рис. 2.25. Подвесной светильник

Подвесной светильник состоит из металлического отражателя, корпуса с патроном и держателем, цепочки и провода длиной 6 м с муфтой-вилкой на конце,

Держатель корпуса светильника служит для подвески све­тильника на различную высоту от освещаемой поверхности путем установки его крюка в различные звенья цепочки подвеса. Для светильников используются электрические лампы мощностью 25, 40 и 100 Вт.

Основные параметры и размеры подвесного светильника при­ведены в табл. 2.3.

Таблица 2.3

Параметр	Норма
Напряжение, В	220
Мощность, Вт	100
Защитный угол, град	10
Масса с проводом, кг	0,75
Габаритные размеры, мм: диаметр высота	210 200

2.4. Вспомогательное имущество

В состав вспомогательного имущества каждой станции входят:

комплект имущества для свертывания и развертывания ка­бельной сети и осветительных средств;

бидоны вместимостью по 20 л для топлива, бидон вмести­мостью 10 л для масла;

мегомметр для измерения сопротивления изоляции.

В комплект имущества для свертывания и развертывания ка­бельной сети и осветительных средств входят:

а) барабан для намотки провода (рис. 2.26) с одним наглухо закрепленным диском 2 и другим съемным диском 3 для снятия намотанного провода.

На съемном диске имеется стопор, с помощью которого диск кренится на оси барабана, и рукоятка для вращения.

Для намотки провода барабан надевается па полуось скобы 1, имеющей три упора, на которые надеты резиновые колпаки;

б) бурав, предназначенный для сверления отверстий в деревян­ных стенах помещении для проводки вводных проводов;

в) монтажные скобы для закрепления кабельной сети и подвески светильников;

г) деревянные штанги с металлическими наконечниками, позволяющими составлять из нескольких штанг шест нужной длины. С помощью такого шеста можно производить подвеску светильников и укладку проводов на монтажные скобы. Штанги могут быть использованы для переноски чехлов с проводом, для установки брезентовой палатки, а также для прокладывания кабельной сети через дороги;

д) аккумуляторный фонарь типа АМФ-8М с аккумуляторной батареей 2ФКП-9-1 для осмотра агрегата и кабельной сети;

е) монтерский инструмент и принадлежности: молоток, напильник, монтерский нож, отвертка, комбинированные плоскогубцы, паяльник, перчатки диэлектрические резиновые и брезентовые ру­кавицы;

ж) расходные материалы: изоляционная лента, предохраните­ ли, материалы для пайки жил проводов, гвозди; для текущего ремонта проводов каждая станция комплектуется изоляционной лен­той ПВХ;

з) шанцевый инструмент: топор, лопата;

и) заземлитель с заземляющим проводником.

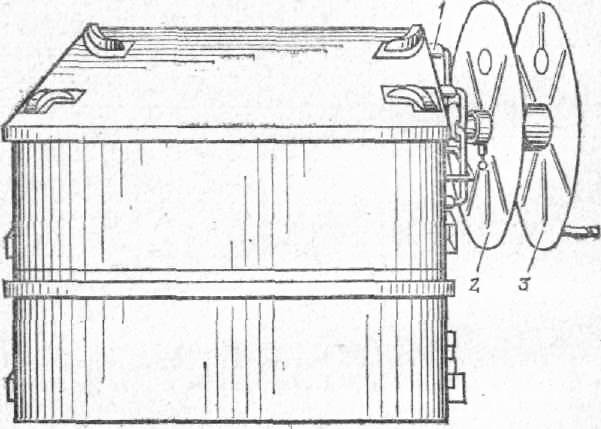

Рис. 2.26. Барабан для намотки провода:

1 — скоба; 2 — диск; 3 — съемный диск.
